HBK 3DM-CX5-GNSS/INS 高性能 GNSS 導航傳感器
詳情說明

      美國 HBK（原Lord）MicroStrain 3DM-CX5-GNSS/INS （3DM-CX5-45）高性能 GNSS 導航傳感器，采用一體化導航解決方案采用高性能集成多星座 GNSS 接收器，利用 GPS、GLONASS、北斗和伽利略衛星星座。3DM-CX5-GNSS/INS 傳感器測量經過完全校準、溫度補償，并在數學上與正交坐標系對齊，以獲得極其精確的輸出。高度線性的傳感器性能和自適應估計濾波器算法可在現實世界的動態條件下產生非常準確的計算輸出。


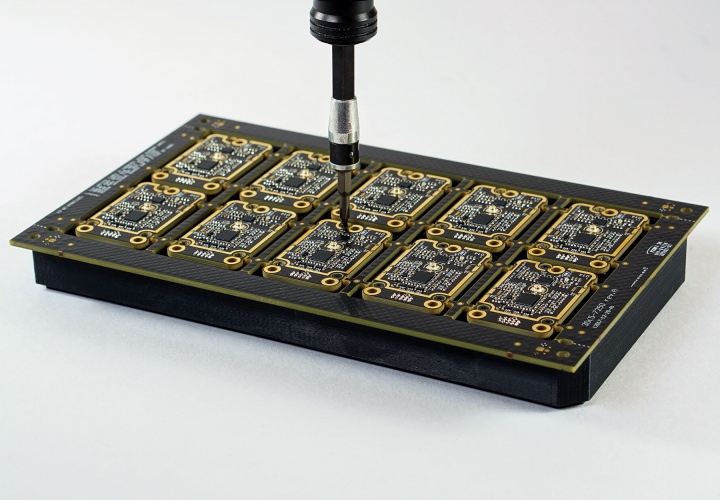

      MicroStrain  Sensing  3DM?CX5  系列高性能工業級板級慣性傳感器提供廣泛的三軸慣性測量、計算姿態和導航解決方案。CX 產品線具有 GX 系列的所有相同功能，采用專為批量生產而設計的經濟高效的系統集成商友好型封裝。


      補償選項包括磁異常、陀螺儀和加速度計噪聲以及噪聲影響的自動補償。計算輸出包括俯仰、橫滾、偏航、航向、位置、速度和  GNSS  輸出，使其成為完整的  GNSS/INS（GNSS  輔助慣性導航系統）解決方案。


      一、3DM-CX5-GNSS/INS  GNSS 導航傳感器的產品亮點

         ? 高性能集成多星座GNSS接收器和先進的  MEMS  傳感器技術可在小型封裝中提供直接慣性測量和輸出。

         ? 三軸加速度計、陀螺儀、磁力計、溫度傳感器和壓力高度計實現了測量質量的最佳組合。

         ? 雙板載處理器運行新的自適應擴展卡爾曼濾波器  (EKF)  可實現出色的動態位置、速度和姿態估計。


      二、3DM-CX5-GNSS/INS  GNSS 導航傳感器的特點和優點

（1）同類最佳的性能（2）傳感器（3）操作（4）封裝

? 完全校準、溫度補償和數學上與正交坐標系對?以獲得高精度輸出。

? 高性能、低漂移陀螺儀，噪聲密度低和振動校正誤差。

? 加速度計噪聲低至  20  ug/√Hz。

? 多星座接收器可跟蹤多達 32 顆衛星；

? 高性能加速度計：

         ? 25 μg/√Hz（8g 選項）；

         ? 80 μg/√Hz（20g 選項）。

? 超穩定陀螺儀：

         ? 8 dph 運行偏差（-40 至 +85°C）；

         ? 偏移溫度滯后 0.05°/s；

         ? 粗略 0.3°/√小時。

? 俯仰-橫滾動態精度 ±0.2°。

? 采樣率可調高達 500Hz；

? 34狀態自適應EKF；

? 可獨立配置的 IMU、GNSS、EKF 輸出；

? 前向兼容的 MIP 協議優化帶寬；

? 用于配置、控制、顯示和記錄的SensorConnect軟件。

? CNC陽極氧化鋁；

? 精密對準功能；

? 高度緊湊且薄型：

         ? 38.0 毫米 x 24.0 毫米 x 11.1 毫米

         ? 13.0克

? USB 和 TTL UART 接口（高達 921600 BAUD）；

? –40 至 +85 °C 工作溫度范圍。


      三、3DM-CX5-GNSS/INS  GNSS 導航傳感器的應用領域

（1）無人機導航（2）機器人導航（3）移動測繪、SLAM 和 PNT

? 低噪聲、低漂移 MEMS 陀螺儀和加速計可在急轉彎、強風等情況下提供準確且穩定的 PVA（位置、速度、姿態）輸出。

? 卓越的 IMU 性能和 EKF 強大的異常抑制能力有助于在 GNSS 中斷或拒絕環境下進行導航。

? 完全校準和溫度補償保證了室外工作溫度范圍內的穩定性能，即使在波動較大的情況下也是如此。

? 低噪聲、低漂移 MEMS 陀螺儀和加速計可在惡劣地形下提供準確且穩定的 PVA（位置、速度、姿態）輸出。

? 自適應卡爾曼濾波器算法提供卓越的動態性能。

? 卓越的 IMU 性能和 EKF 強大的異常抑制能力有助于在 GNSS 中斷或拒絕環境下進行導航。

? 完全校準和溫度補償?shù)?IMU 在苛刻的環境中提供穩定的性能。

? 低噪聲、線性且穩定的 MEMS 陀螺儀和加速計可在轉彎和顛簸期間實現卓越的航向精度。

? 自適應卡爾曼濾波器算法提供卓越的動態性能。

? 自動自校準和自動異常拒絕使帶有磁力計的裝置成為可靠且準確的航向參考。

? 完全校準和溫度補償?shù)?IMU 在苛刻的環境中提供穩定的性能。


      四、3DM-CX5-GNSS/INS  GNSS 導航傳感器的技術規格

（1）常規規格
集成傳感器：三軸加速度計、三軸陀螺儀、三軸磁力計、壓力高度計、溫度傳感器和 GNSS 接收器
數據輸出：慣性測量單元 (IMU) 輸出：加速度、角速率、磁場、環境壓力、Delta-theta、Delta-速度
計算輸出

擴展卡爾曼濾波器 (EKF)：濾波器狀態、GNSS 時間戳、LLH 位置、NED 速度、姿態估計（歐拉角、四元數、方向矩陣）、線性和補償加速度、偏差補償角速率、壓力高度、陀螺儀和加速度計偏差、比例因子和不確定性、重力和磁性模型等。
互補濾波器 (CF)：姿態估計（歐拉角、四元數、方向矩陣）穩定、北向和向上矢量、GNSS 相關時間戳
全球定位系統輸出 (GPS)

全球?qū)Ш叫l(wèi)星系統輸出 (GNSS)：LLH位置、ECEF位置和速度、NED速度、UTC時間、GNSS時間、SV.GNSS協議接入模式可用。


（2）慣性測量單元 (IMU) 傳感器輸出

加速度計陀螺儀磁力計
測量范圍：

±8 g (標準)

±2 g, ±4 g, ±20 g, ±40 g (可選)

300°/sec (標準)

±75, ±150, ±900 (可選)

±8 Gauss
非線性：±0.02% fs±0.02% fs±0.3% fs
分辨率：0.02 mg (+/- 8 g<0.003°/sec (300 dps
偏差不穩定性：±0.04 mg8°/hr--
初始偏置誤差：±0.002 g±0.04°/sec±0.003 Gauss
標度系數穩定性：±0.03%±0.05%±0.1%
噪聲密度：20 μg/√Hz (2 g)0.005°/sec/√Hz (300°/sec)400 μGauss/√Hz
對準誤差：±0.05°±0.08°±0.05°
可調帶寬：225 Hz250 Hz--
溫度范圍內的失調誤差：0.06% (typ)0.04% (typ)--
溫度增益誤差：0.03% (typ)0.03% (typ) --
振動引起的噪聲：-- 0.072°/s RMS/g RMS--
(VRE) 振動校正誤差：-- 0.001°/s/g2 RMS--
IMU濾波：數字 sigma-delta 寬帶抗混疊濾波器到數字平均濾波器（用戶可調），按物理單位縮放。
采樣率：1 kHz 4 kHz100 Hz
IMU數據輸出率：1 Hz to 500 Hz（標準模式）

1 Hz to 1000 Hz（傳感器直接模式）


（3）壓力高度計
范圍：-1400 m to 10,000 m（1260-260 hPa）
相對精度：在 800-1000 hPa 范圍內 ± 0.1 hPa @ T= 25°C
分辨率：0.01hPa RMS采樣率：25Hz


（4）計算輸出
位置精度：±2 m RMS 水平，±5 m RMS 垂直（典型值）
速度精度：±0.1 m/s RMS (typ)姿態航向范圍：所有軸向 360°
姿態準確度：EKF 輸出：±0.25° RMS 橫滾和俯仰，±0.8° RMS 航向（典型值）
 CF 輸出：±0.5° RMS 橫滾、俯仰和航向（靜態，典型），±2.0° 橫滾、俯仰（動態，典型）
姿態分辨率：< 0.01°姿態重復精度：0.2°（典型值）
計算更新率：500 Hz

計算出的數據輸出率： EKF 輸出：高達 500 Hz
CF 輸出：高達 500 Hz


（5）全球?qū)Ш叫l(wèi)星系統 (GNSS) 輸出
接收器類型：72 通道 GPS/QZSS L1 C/A、GLONASS L10F、北斗 B1、SBAS L1 C/A:WAAS、EGNOS、MSAS Galileo E1B/C
GNSS數據輸出速率：1 Hz to 4 Hz加速度極限：≤4g
首次修復時間：冷啟動：27秒，重新捕獲：1秒靈敏度跟蹤：-164 dBm，冷啟動：-147 dBm
熱啟動：<1秒熱啟動： - 156 dBm
測速精度：0.1 m/sec航向精度：0.5°
水平位置精度：全球?qū)Ш叫l(wèi)星系統：2.5m CEP時間脈沖信號精度：30 nsec RMS
SBAS：2.0m CEP< 60 nsec 99%
海拔限制：50,000米速度限制：500 m /秒（972節）


（6）工作參數
溝通：USB 2.0（全速）| TTL 串行（3.0 V 直流，9,600 bps 至 921,600 bps，默認 115,200）
電源：+ 3.2 to 5.2 V dc功耗：500 mW (typ)
工作溫度：-40°C to +85°C機械沖擊極限：500g/1ms絕對最大生存能力。*
MTBF：400,094小時（Telcordia方法，GM/35C）


（7）物理規格
尺寸：38mm x 24mm x 9.7mm重量：8克
外殼材質：鋁法規符合性：CE、REACH、ROHS


（8）集成
連接器：數據/電源：Samtec FTSH 系列
GNSS天線：MMCX型
連接套件：Micro D9
軟件：包含 SensorConnect 和 MIP Monitor 軟件；兼容Windows XP/Vista/7/8/10
數據通信協議（DCP）：GX3、GX4、RQ1、GQ4、GX5、CX5 和 CV5 產品系列的協議兼容性
軟件開發包（SDK）：MicroStrain 通信庫 (MSCL) 開源許可證包括完整的文檔和示例代碼。
* 注意：反復暴露于 > 2 倍滿量程可能會導致永久性損壞。


相關圖紙

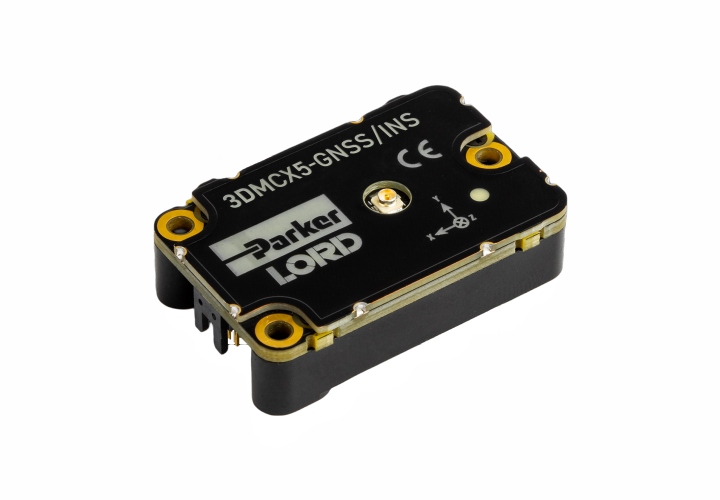

3DM-CX5-GNSS/INS 傳感器3DM-CX5-GNSS/INS 高性能 GNSS 導航傳感器
產品圖3DM-CX5-GNSS/INS

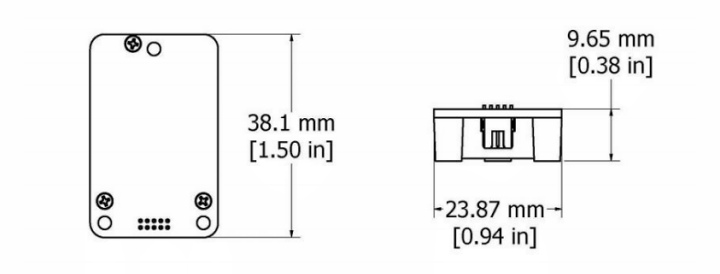

3DM-CX5-GNSS/INS 傳感器的尺寸圖
尺寸圖
