美國 Lord（現 HBK）MicroStrain Torque-Link-200 單通道堅固耐用的無線扭矩/應變傳感器節點，通過應用一個應變橋?qū)?biāo)準驅動軸轉變?yōu)?a data-mid="6" href="http://honglanweb.com/p/164">無線扭矩傳感器。該節點支持以高達 1 kHz 的采樣率從 1 個差分輸入通道采集高分辨率、低噪聲數據。集成霍爾效應傳感器可以報告轉速和總脈沖，從而可以在扭矩應用中導出實時功率。
該傳感器尺寸支持定制，可根根客戶設備轉動軸軸徑大小設計定制，如您有定制需求請致電或加微信咨詢。
Torque-Link-200無線扭矩測試儀是一款無線傳感器節點，具有堅固耐用和防風雨的外殼。它包括板載PGA，濾波和高分辨率ADC，可精確測量各種傳感器類型，包括應變計，稱重傳感器，應變式壓力傳感器和應變式加速度計。
Parker Lord Microstrain無線傳感器網絡消除了有線傳感器系統的布線時間和線路復雜性的維護工作。它們可以快速部署并提供可靠，無丟失的無線測量數據。事實證明，這些無線傳感器網絡適用于要求可靠數據采集至關重要的苛刻行業。
SensorConnect軟件可用于設備配置，實時數據監控和數據分析。SensorCloud是Parker Lord Microstrain可選的基于云的平臺，可優化從遠程網絡收集的傳感器數據的數據聚合，分析和警報。
? 2 至 6 英寸直徑的軸（標準），可根據要求提供更多尺寸；
? 1 個差分輸入通道（標準），用于全橋應變計集成（2 個通道可選）；
? 具有完全溫度補償和彎曲消除功能的靜態和動態扭矩測量的理想選擇；
? 替代的儀表配置可實現軸向和彎曲測量；
? 堅固的 ABS 外殼設計用于在圓柱軸上遠程、長期安裝；
? 可根據要求提供特定于應用的設計。
| （1）高性能 | （2）便于使用 |
? 在LXRS +和LXRS使能模式下，遠距離，無數據丟失和±50μs的節點同步； ? 高達2048 Hz的采樣； ? 噪聲低至1μVpp； ? 高分辨率24位數據； ? 數據記錄最多800萬個數據點。 | ? 安裝在現有的應變?cè)洼S上，無需機械修改； ? 可配置的外殼幾何形狀可適應任何軸尺寸； ? 無線數據傳輸允許安裝在旋轉組件上而無需滑環應用。 |
? 基于狀態的監測；
? 旋轉部件，飛機，結構和車輛的健康監測；
? 靜態和動態扭矩測量。
| （1）基礎規格 | |||
| 傳感器輸入通道： | 1 個差分模擬輸入，1 轉/脈沖； 1 內部溫度。 | 數據存儲容量： | 16 M字節（最多 8,000,000 個數據點） |
| （2）模擬輸入通道 | |||
| ADC 分辨率： | 24-bit | 數字濾波器： | 用于降低噪聲的可配置 SINC4 低通濾波器 |
| 電橋勵磁電壓： | 可配置：1.5 V 或 2.5 V (100 mA) | 增益可調： | 1 to 128 |
| 溫度穩定性： | 0.172μV/°C（典型值） | 應變校準： | 用于導出線性應變校準系數的板載分流電阻 |
| 分流校準電阻： | 499k Ohm (± 0.1%) | ||
| （3）集成溫度通道 | |||
| 準確性： | ±0.25℃ | 測量范圍： | -40 to +105°C |
| （4）工作參數 | |||
| 無線通信距離： | 視線：1 千米（理想），400 米（典型）； 室內/障礙物： 50 米（典型值）。 | ||
| (RF)射頻收發載波： | 免許可證 2.405 至 2.480 千兆赫，16 個頻道 | ||
| 射頻通訊協議： | IEEE 802.15.4 | 工作溫度： | -40°C to +60°C |
| 電源： | ?性能：推薦 1.5 V 鋰 AAA (L92)； 性能較低：堿性 AAA ? 降低溫度范圍和電池壽命 | ||
| 能量消耗： | 取決于配置（請參閱用戶手冊第 13.4 節） | 角加速度限制： | 500g 持續，1000g 間歇 |
| 最大轉速： | 取決于操作條件（參見用戶手冊） | ||
| （5）采樣 | |||
| 采樣模式： | 連續、周期性突發或事件觸發 | 采樣率： | Up to 1024 Hz |
| 采樣率穩定性： | ±5 ppm | 網絡容量： | 每個 RF 通道最多127個節點 |
| 節點間同步： | ± 50 μsec | ||
| （6）轉速傳感 | |||
| 傳感器輸入： | 集電極開路、漏極開路或來自霍爾效應或其他源的數字脈沖。 | ||
| 范圍： | 0.1 to 100 Hz (6 to 6000 RPM) | 準確性： | ±0.1%（典型值） |
| （7）物理規格 | |||
| 尺寸： | 可根據設備軸徑定制 | 外殼材料： | ABS 熱塑性塑料 |
| 環境等級： | IP 66，根據 DO?160 標準進行溫度變化、濕度和振動測試。 | ||
| 軟件： | SensorCloud?, SensorConnect?, Windows 7, 8 & 10 compatible | ||
| 監管合規性： | FCC（美國）、IC（加拿大）、CE、RoHS（歐盟）、MIC（日本） | ||
| 相關圖紙 | |
 |  |

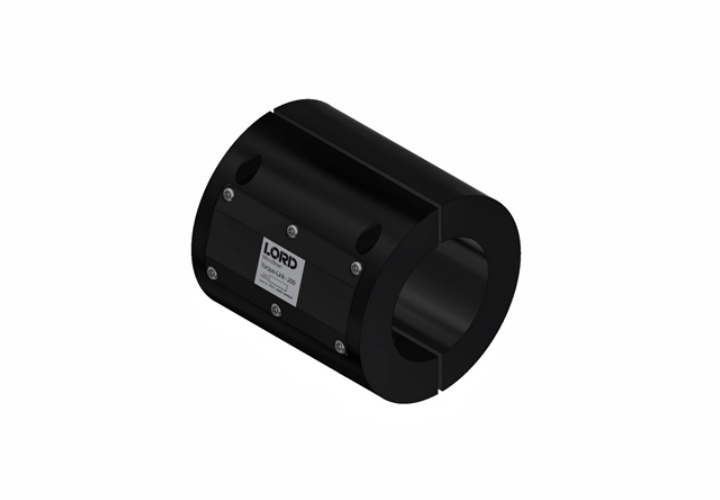

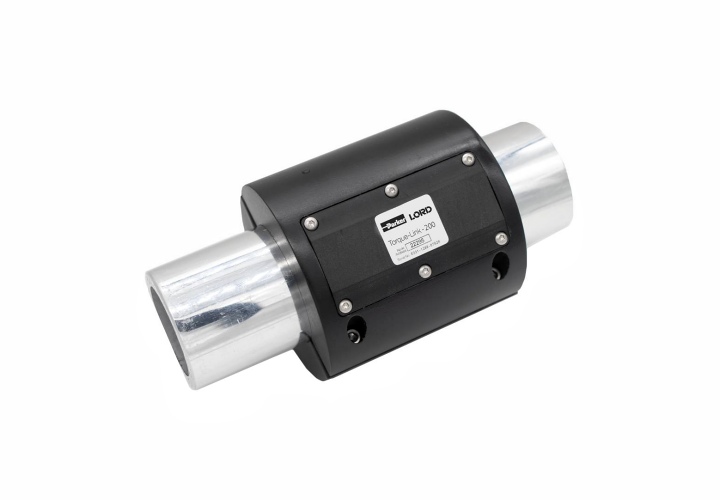

| 產品圖（1） | 產品圖（2） |
 |  |

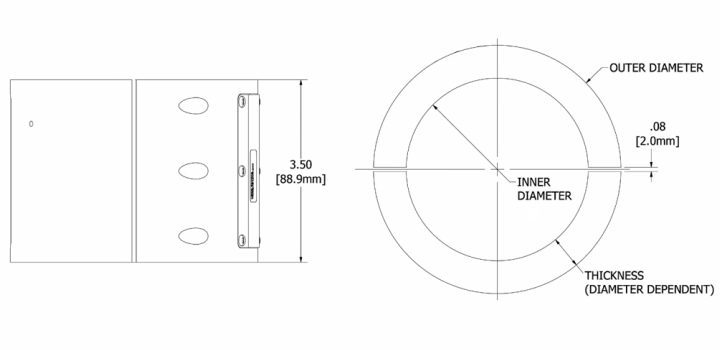

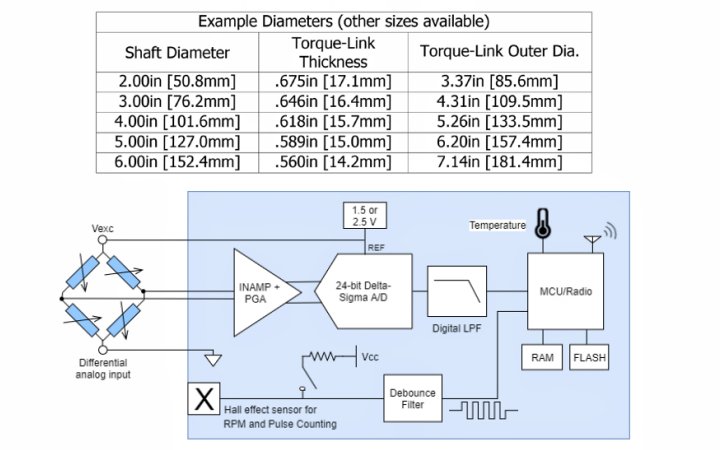

| 尺寸圖 | 部分尺寸規格及電路圖 |
