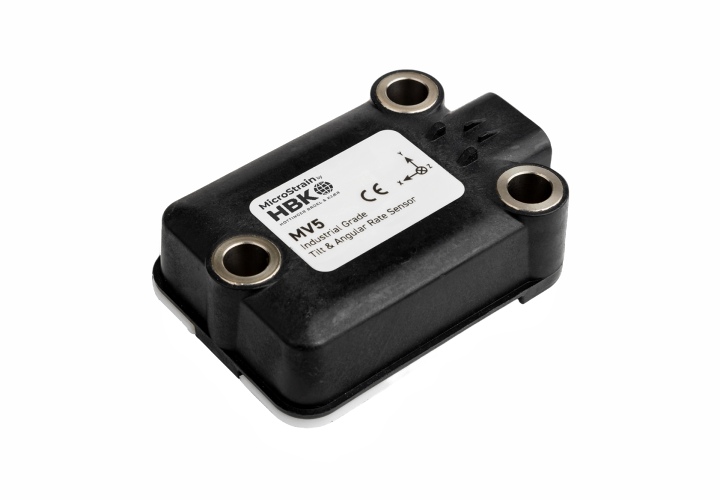

HBK MV5-AR 工業傾斜和角速率傳感器
詳情說明

      美國 Lord（現 HBK）MicroStrain MV5-AR 工業傾斜和角速率傳感器（IP68/69K 封裝）在具有挑戰性的環境中（例如重型建筑、非公路、農業和卡車運輸行業遇到的環境）將動態傾斜、加速度和角速率的測量精度提升到了新的水平。


      MV5-AR 利用先進的自適應擴展卡爾曼濾波器 (EKF) 的強大功能來消除與振動、突然線性運動和地震相關的誤差，從而在所有條件下都能真實讀取傾角。其動力和安裝靈活性使其成為適合各種車輛應用的單件解決方案。


      Lord  Sensing 的最先進的溫度補償和校準可確保在整個工作溫度范圍內實現無差錯性能。


      MV5-AR 傳感器緊湊的尺寸、4.5  至  36  V  的寬功率范圍、IP68/IP69K  防護等級以及 CAN J1939 或 CANopen 通信協議使 MV5?AR 成為適用于各種車輛尺寸和應用的單件解決方案。


      一、MV5-AR 傾斜和角速率傳感器的產品亮點

（1）高性能傳感（2）堅固耐用，適合非公路使用（3）靈活的部署選項

? 6  DOF  陀螺儀穩定傾角儀。

? 在?40°C  至85°C  的整個工作溫度范圍內保持高精度。

? 自適應  EKF  提供卓越的動態精度。

? 基于LORD  Sensing  成熟的第五代工業/航空航天固態MEMS  技術。

? 緊湊而堅固的強化  PBT  外殼完全密封，適合浸沒、壓力清洗  (IP68/IP69K)。

? 低成本、堅固、可靠的  AMPSEAL  16  連接器。

? 可選的金屬護板可保護傳感器和連接器并允許連接器插入和移除。

? CAN  J1939  或  CANopen  通信。

? 傳感器與車輛的簡單對準，可按任何方向安裝。

? 寬電源輸入范圍（4.5Vdc?36Vdc）。

? 用戶可設置的參數。


      二、MV5-AR 傾斜和角速率傳感器的特點

（1）傳感器（2）操作（3）封裝

? 高性能加速度計：

         ? 85μg/√Hz；

         ? ±20g 范圍。

? 高性能陀螺儀：

         ? 1000°/秒。

? 姿態精度±0.2°

? 姿態分辨率0.05°

? 完全校準和溫度補償

? –40 至 +85°C。

? 可調節采樣率高達 500Hz（默認為 100Hz）

? 三重電源靈活性：

         ? 5V穩壓；

         ? 12V非穩壓車輛總線；

         ? 24V非穩壓車輛總線。

? 單個 CAN 命令可針對任何安裝方向進行調整

? 完全符合嚴格的汽車和非公路測試標準。

? PBT 熱塑性塑料，增強型，氣密密封

? 防護等級 IP68、IP69K

? 高度緊湊且薄型：

         ? 80.0mm×55.0mm×24.0mm；

         ? 110.5克。

? J1939 或 CANopen 總線接口選項

? RoHS、REACH、CE。


      三、MV5-AR 傾斜和角速率傳感器的應用領域

（1）非公路車輛（2）移動機器人

? 行業獨有的機械隔離可在沖擊和振動下提供穩定的性能。

? 可用堅固的包裝（IP68/IP69K 壓力清洗），配有防水行業標準 AMPSEAL 16 四針連接器。

? 可用的行業標準 CAN J1939 或 CANopen 協議可輕松集成。

? 低噪聲、線性且穩定的 MEMS 陀螺儀和加速計可在轉彎和顛簸期間實現卓越的航向精度。

? 自適應卡爾曼濾波器算法提供卓越的動態性能。

? 自動自校準和自動異常拒絕使帶有磁力計的裝置可靠且準確的航向參考。

? 完全校準和溫度補償?shù)?IMU 在苛刻的環境中提供穩定的性能。


      四、MV5-AR 傾斜和角速率傳感器的技術規格

（1）常規規格
集成傳感器：三軸加速度計、三軸陀螺儀數據輸出：俯仰、橫滾、角速率、加速度


（2）慣性測量單元 (IMU) 傳感器輸出

加速計陀螺儀
測量范圍：±20 g±1000° /sec
輸出范圍：±320 m/s2±250 °/sec
非線性：±0.04% fs±0.06% fs
分辨率*：0.05 mg <0.003° /sec
偏差不穩定性：±0.08 mg 8° /hr
初始偏置誤差：±0.004 g±0.1° /sec
比例因子穩定性：±0.05%±0.05%
噪聲密度：85 μg/√ Hz 0.0075° /sec/√Hz
A對準誤差：±0.05% ±0.05%
帶寬：40 Hz40 Hz
溫度偏移誤差：0.2% (typ)  0.1% (typ)
隨溫度變化的增益誤差： 0.05% (typ)   0.1% (typ)  0.4% (max)
比例因子非線性 (@ 25°C)：

0.04% (typ)

0.2% (max)

0.04% (typ)

0.15% (max)

IMU數據輸出速率：100 Hz (1 Hz to 500 Hz 可選)


（3）姿態（俯仰和橫滾）輸出
精度：±0.2° RMS 橫滾和俯仰EKF更新率：500Hz
螺距：±90°橫滾：±180°
分辨率*：0.05°重復精度：0.2°
最大數據輸出速率：500 Hz（1-500可選，默認100 Hz）


（4）物理和環境規格
尺寸：長 78.9 mm x 寬 55.0 mm x 高 23.5 mm
重量：110.5 克功耗：標稱 625 mW
電源：最低 +4.5 V，標稱 12/24 V，最高 +36 V
工作溫度：-40°C to +85°C外殼材料：PBT 熱塑材料，增強型
防護等級：IP68（浸泡），IP69K（壓力清洗）
振動（隨機）：

MIL-STD-202G，方法 214A、

測試條件 1-B，24 小時/軸

振動（掃頻）：SAE J1455 附錄 A 10-2000Hz，10 g 峰值，10 小時/倍頻程/軸
熱沖擊：SAE J1455 4.1.3.2 鹽霧：MIL-STD-202G，方法 101E 條件 A（96 小時）
熱浸：5X，30 分鐘 @ 85C，30 分鐘 @ 冰浴，運行中
機械沖擊跌落： SAE J1455 4.11.3.1；距混凝土表面 1m符合法規：ROHS、REACH、CE
機械沖擊操作：MIL STD 202，M213B；50g，11ms 1/2 正弦，每軸 3 次；共 18 次
MTBF ：826,440 小時；Telcordia SR332（第 3 期）
連接器：AMPSEAL 16 鍍金 4 引腳，4 位置鍍金引腳
安裝：3 x M8，安裝扭矩 20 Nm ±2 Nm


（5）通訊選項
J1939：訂單部件號 6243-7790CANopen：訂購部件號 6243-7792
CAN 250 kb/s 標準，可提供自定義波特率。
*注：通信協議可能會施加超出測量設備分辨率限制。 詳情請參閱產品手冊。


相關圖紙

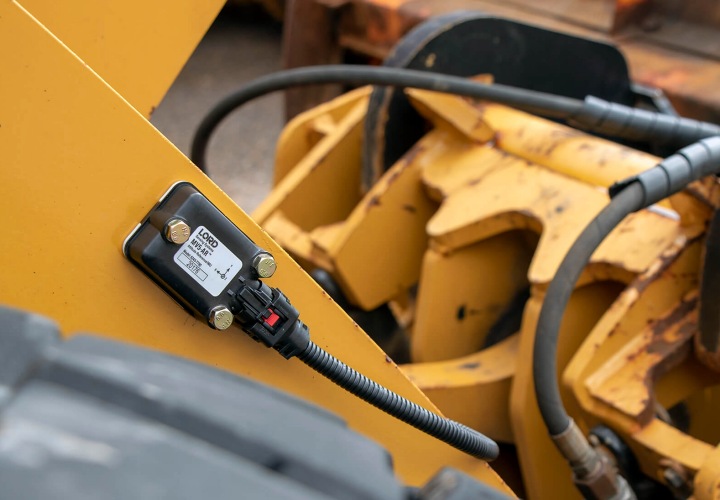

MV5-AR 傳感器應用于工程機械監測MV5-AR 工業傾斜和角速率傳感器
應用實例MV5-AR

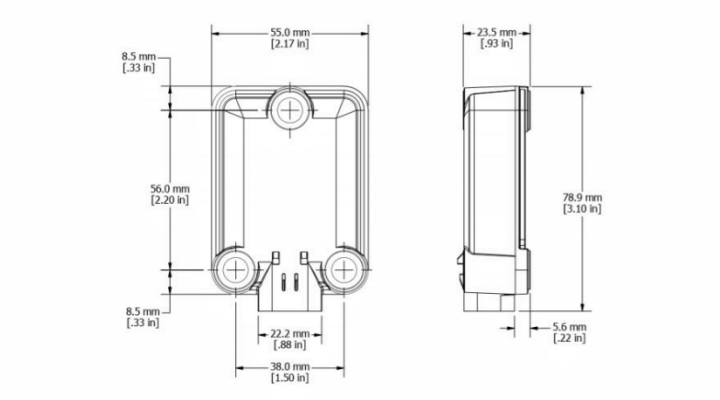

MV5-AR 傳感器的尺寸圖
尺寸圖
