美國 Lord（現 HBK）MicroStrain TC-LINK-200 無線熱電偶/電壓傳感器節點是一款 12 通道無線傳感器，用于熱電偶和差分輸出傳感器的精確測量。無需校準。選擇所需的熱電偶類型，節點將輸出準確、低噪聲的溫度或 mV 數據。
Lord 無線傳感器網絡部署速度快，并提供可靠、無損的數據吞吐量。事實證明，這些網絡可以在要求可靠的數據采集至關重要的行業中發揮作用。配有可更換電池。
| （1）高性能傳感 | （2）可靠的數據收集 | （3）可針對多種應用進行配置 |
? 12 個熱電偶輸入通道； ? 板載線性化算法； ? 板載冷端補償 (CJC)； ? 數字濾波可抑制 50 和 60 Hz 頻率高達 120 dB噪音； ? 開路檢測。 | ? 使用無損、同步和可擴展的網絡LXRS 和LXRS+協議。 ? 使用遠程配置節點并查看傳感器數據SensorConnect (PC)、SensorCloud (Web) 或 MSCL（API庫）。 ? 低電量檢測。 | ? 報告溫度或mV； ? 高達 128 Hz 采樣率； ? 連續或事件觸發操作； ? 實時傳輸數據和/或保存到板載內存。 |
| （1）傳感器輸入 | （2）操作 | （3）封裝 |
? 12 個熱電偶或差分電壓輸入通道； ? 板載冷端補償； ? 使用 NIST 九階多項式計算板載溫度； ? 兼容的熱電偶類型： ? J、K、N、R、S、T、E、B； ? 數字濾波可抑制高達 120 dB 的 50 和 60 Hz 噪聲； ? 開路（燒毀）檢測； ? 差分電壓范圍為 +/-19.5 mV 至 +/-1.25 V； ? 隨時間和溫度漂移低。 | ? 報告溫度或 mV； ? 高達 128 Hz 采樣率； ? 連續或事件觸發操作； ? LXRS 協議允許無損數據收集、可擴展的網絡規模和 ±50 μs 的節點同步； ? 數據記錄多達 800 萬個數據點； ? 無線范圍可達 1 公里； ? 電池壽命長。 | ? 內置電池（4 節 AA 電池）； ? 外部電源（4.0 – 36 V）； ? 螺栓固定或 DIN 導軌安裝； ? –40 至 +85 °C 工作溫度范圍； ? 靜電放電：4kV； ? 模制聚碳酸酯外殼。 |
| （1）設備狀態監測 | （2）事件監控 | （3）測試與測量 |
? 電池壽命可持續多年，可實現長期趨勢監控。 ? 高通道數和無線功能可減少裝備機器的時間和成本。 ? 來自SensorCloud的文本和電子郵件警報 。 | ? 事件驅動采樣允許僅報告圍繞預定義事件的感興趣的數據。 ? 用戶可配置的事件前和事件后持續時間允許您查看導致事件發生的數據，以及數據如何恢復到正常條件。 | ? 端到端數據采集系統減少了測試時間和成本。 ? 使用 SensorConnect 遠程配置節點網絡并實時收集數據。 ? 網絡中的所有節點都使用 Lord 專有的無線網絡協議來傳輸同步且無損的數據。 |
| （1）常規參數 | |||
| 傳感器輸入通道： | 熱電偶，12 個通道 | 集成傳感器： | 溫度 CJC，1 個通道 |
| 數字濾波器： | 可調式低通濾波器，最高 120 dB 50/60 Hz 抑制 | ||
| （2）熱電偶輸入 | |||
| 測量范圍： | -210°C 至 1820°C（取決于熱電偶類型） | 初始精度： | ±0.25°C（20 至 70°C 節點溫度） ； ±0.5°C（-40 至 85°C 節點溫度） |
| 分辨率： | 24 位 | 兼容類型： | J、K、N、R、S、T、E 和 B |
| 噪聲： | +/- 0.01°C 典型值，使用 K 型熱電偶和默認 12Hz 濾波器，20°C 時 | ||
| （3）集成冷結點補償 (CJC) 通道 | |||
| 補償范圍： | -40°C 至 85°C (對于 B 型熱電偶，0°C 至 85°C）。 | 精度： | ±0.13°C（20°C 至 70°C），±0.25°C（-40°C 至 85°C） |
| 分辨率： | 0.02°C | ||
| （4）采樣 | |||
| 采樣模式： | 連續和事件觸發 | 輸出選項： | 溫度、mV 或自定義 |
| 采樣率： | 1 S/hr 至 128 SPS（1 通道）； 1 S/hr 至 32 SPS（12 通道） | 網絡容量： | 每個射頻通道最多 128 個節點（帶寬計算器） |
| 節點同步： | ±50 μsec | 數據存儲容量： | 16 MB（多達 4,000,000 個數據點） |
| （5）操作參數 | |||
| 電池電量： | 4 節串聯 AA 電池。 總電壓介于 3.4 V 和 36 V 之間 | 外部電源： | 4 伏至 36 伏直流 |
| 無線通信范圍： | 室外/視距：2 千米（理想），800 米（典型） ； 機載天線：1 千米（理想），400 米（典型值） ； 室內/障礙物：50 米（典型值） | 射頻 (RF) 收發器載波： | 免許可證 2.405 至 2.480 千兆赫（16 個頻道） |
| 射頻發射功率： | 用戶可設置 0 dBm 至 20 dBm（受地區限制） | 工作溫度： | -40°C 至 +85°C |
| 靜電放電： | 4 kV | 機械沖擊極限： | 安裝電池時 250g/1.5ms； 500g/1.5ms （未安裝電池 ； (外部電源） |
| （6）物理規格 | |||
| 尺寸： | 129 mm x 117.6 mm x 31 mm（包括天線） | 重量： | 283 克（含電池），217 克（不含電池 電池） |
| 接口： | 螺釘固定端子 | ||
| （7）集成 | |||
| 兼容網關： | 所有 WSDA 網關 | ||
| 軟件： | SensorCloud、SensorConnect、Windows 7、8 和 10 兼容 | ||
| 法規合規性： | FCC（美國）、IC（加拿大）、CE、ROHAS（歐盟 MIC（日本）、IMDA（新加坡） | ||
| 相關圖紙 | |
 |  |

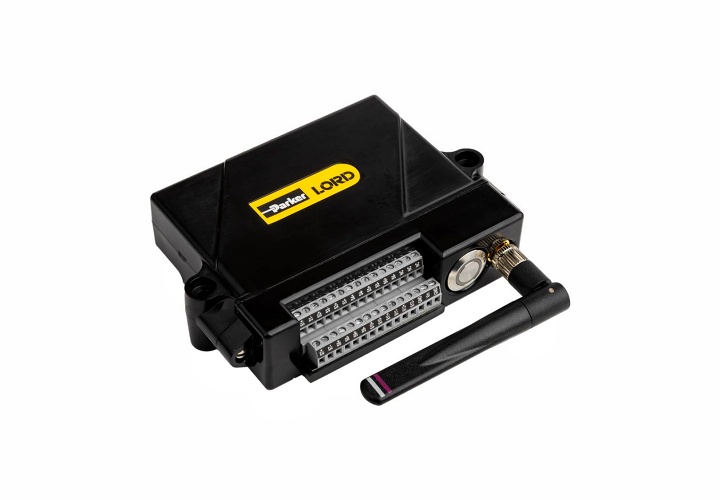

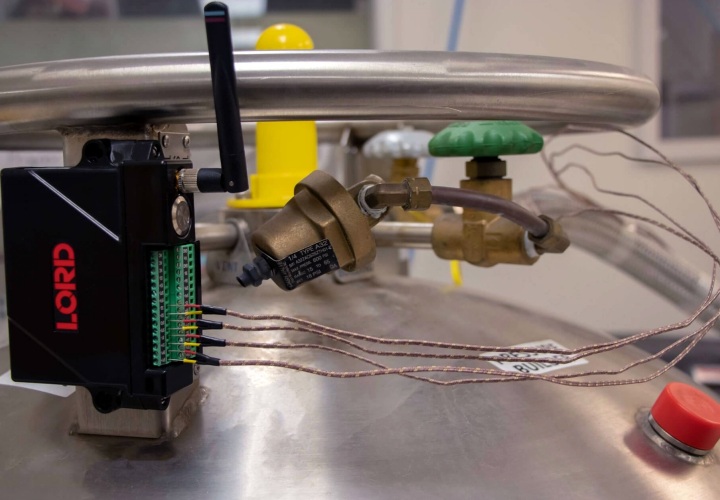

| 應用 | TC-LINK-200 |
 |  |

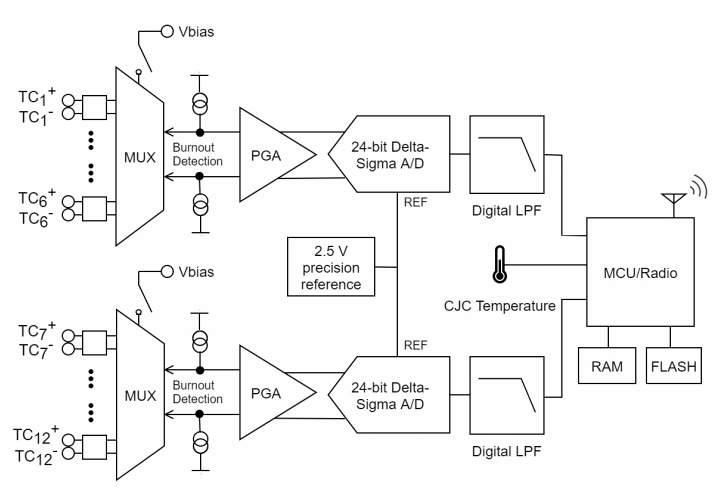

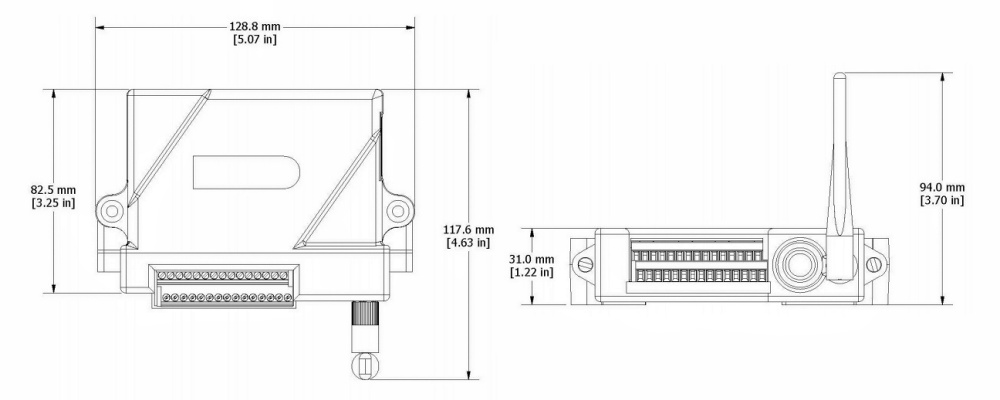

| 尺寸圖 | 電路圖 |
