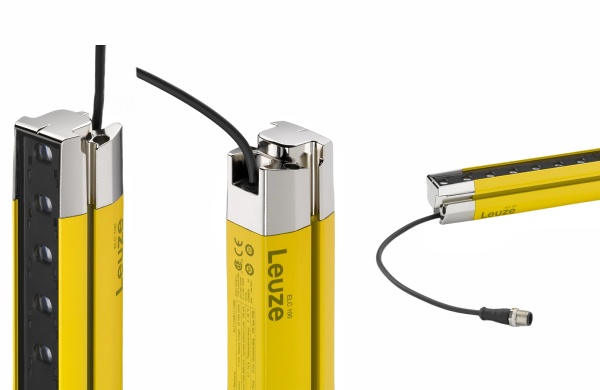

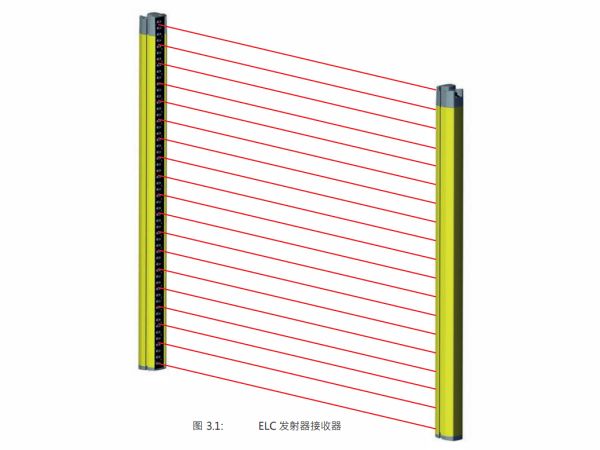

勞易測 Leuze ELC100T30-1500 安全光幕發射器，商品編號： 72000315，與 ELC110R30-1500 安全光幕接收器 配對使用。
| 1、基礎數據 | |||
| 系列：ELC100 | 設備類型：發射器 | 包含：2 件滑塊 | 應用：手部保護 |
| 2、特性參數 | |||
| 類型：4, IEC/EN 61496 | SIL：3, IEC 61508 | SILCL：3, IEC/EN 62061 | 使用壽命：20 年, EN ISO 13849-1 |
| 3、保護區域數據 | |||
| 分辨率：30 mm | 保護區高度：1,500 mm | 檢測范圍：0.5 ... 6 m | |
| 4、光學數據 | |||
| 同步：發射器和接收器之間，光學的 | 光源：LED, 紅外線 | 波長：940 nm | 發光二極管平均功率：50 μW |
| 傳輸信號波形：脈沖 | LED 風險組：自由組（根據 EN 62471:2008） | ||
| 5、電氣數據 | |||
保護電路： ? 短路保護 ? 過壓保護 | （1）、性能數據 供電電壓 UB：24 V, DC, -20 ... 20 % 最大電流消耗：50 mA | （2）輸入端 數字開關量輸入：功能：控制輸入范圍降低 | |
| 6、連接 | |||
| 接口數量：1 個 | （1）連接1 功能：機器接口 類型：帶接頭電纜 電纜長度：300 mm 護套材料：PUR 電纜顏色：黑色 核心截面：0.2 mm2 螺紋規格：M12 類型：插頭 材料：金屬 引腳數：4 個引 | （2）電纜性質 允許的典型導線截面：0.25 mm2 最大連接電纜長度：15 m 允許的最大負載線路電阻：20 Ω | |
| 7、機械參數 | |||
| 外殼材料：金屬 | 金屬外殼：鋁 | 鏡頭蓋材料：塑料(PMMA) | 端蓋材料：壓鑄鋅 |
| 凈重：2,110 g | 外殼顏色：黃色，RAL 1021 | 緊固類型： ? 安裝支架 ? 槽式安 | |
| 8、操作和顯示 | |||
| 顯示類型：LED | LED數：2 個 | ||
| 9、環境數據 | |||
| 環境溫度，工作：0 ... 50 °C | 環境溫度，儲藏：-30 ... 70 °C | 相對空氣濕度（無冷凝）：0 ... 95 % | |
| 10、認證 | |||
| 防護等級：IP 65 | 安全等級：III | 認證： ? TüV Süd ? c UL US | 抗振強度：50 m/s2 |
符合由標準定義的擺動測試程序： IEC/EN 60068-2-6 | 符合由標準定義的沖擊測試程序： IEC/EN 60068-2-6 | 美國專利：US 6,418,546 B | |
ELC100T30-1500 安全光幕發射器

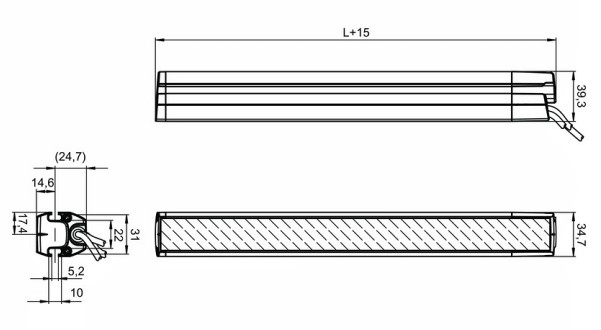

尺寸圖
