您的位置: 首頁 > 慣性測量單元(IMU) > Advanced Navigation Motus MEMS IMU 傳感器
Advanced Navigation Motus MEMS IMU 傳感器
詳情說明

      澳大利亞 Advanced Navigation Motus 是一款微型超高精度 MEMS IMU。 它具有目前可與磁力計結合使用的一些最高精度的 MEMS 加速度計和陀螺儀。


      Motus MEMS IMU 慣性測量單元傳感器針對寬溫度范圍內的所有傳感器誤差進行了全面校準，并且可以通過軟件升級到 AHRS 或 INS 功能。


      Motus 采用一些最高精度的 MEMS 加速度計和陀螺儀，并結合復雜的融合算法，可提供類似 FOG 的性能。其市場領先的 SWaP-C（尺寸、重量、功耗和成本）使其成為自主系統應用的理想選擇。 Motus 提供 OEM 和加固型封裝兩種形式。

Motus MEMS IMU 傳感器

      一、Motus MEMS IMU 傳感器的特點

      （1）超高精度MEMS

      Motus 具有目前最高精度的 MEMS 加速度計和陀螺儀。 Motus 的慣性性能超過了某些 FOG IMU，并且尺寸縮小了 100 倍，價格降低了 10 倍。 Motus 經過高級導航的密集校準過程，可在 -40°C 至 85°C 的擴展溫度范圍內提供一致準確的數據。


     （2）微型封裝

      以前從未在如此小的封裝中提供如此高的慣性性能。 Motus 的體積僅超過 1 立方英寸，重量僅為 26 克。這使其成為重量和尺寸敏感應用的理想選擇。 Motus 提供適合集成到大型產品中的 OEM 封裝或供外部和獨立使用的封閉封裝。


      （3）先進的信號處理

      Motus 通過 6 個單獨的 24 位差分 ADC 以 1000Hz 同步采樣其傳感器，從而最大限度地減少噪聲并提供最佳的熱校準和性能特征。 14 個獨立的經過嚴格過濾的穩壓電源可確保每個傳感器和 ADC 都使用最干凈的電源運行。


      （4）可靠性

      Motus 專為可靠性非常重要的關鍵任務控制應用而設計。它建立在面向安全的實時操作系統之上，所有軟件均按照安全標準進行設計和測試，并考慮到容錯能力。硬件按照軍用標準設計和制造。


      （5）高更新率

      Motus 以 1000Hz 輸出溫度校準傳感器數據，并以相同速率輸出過濾姿態。這允許控制動態不穩定的平臺。

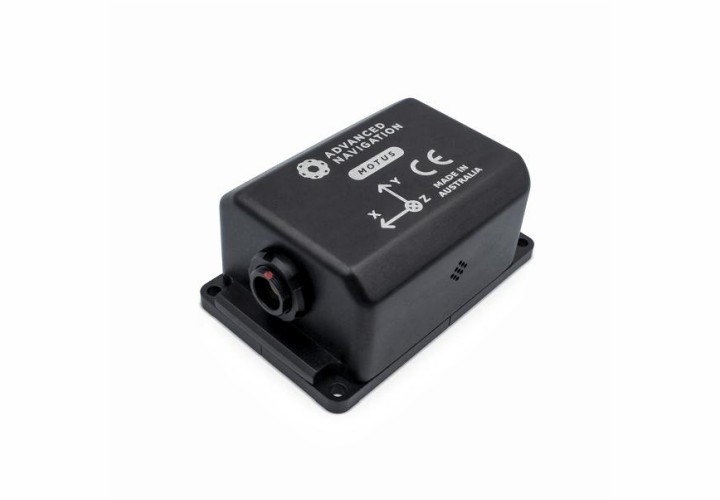

Advanced Navigation Motus MEMS IMU 慣性測量單元傳感器

      二、Motus MEMS IMU 傳感器的技術規格

1、導航
橫滾和俯仰精度：0.05°航向精度（磁力）：0.8°橫滾和俯仰精度（外部 GNSS 輔助）：0.03°航向精度（外部 GNSS 輔助）：0.05°
水平位置精度（外部 GNSS 輔助）：0.8 m垂直位置精度（外部 GNSS 輔助）：1.5 m速度精度（外部 GNSS 輔助）：0.007 m/s方位范圍：無限
熱啟動時間：500 ms內部過濾率：1000 Hz輸出數據速率：高達 1000 Hz


2、傳感器
（1）加速度計范圍：±10 g偏置不穩定：8 ug初始偏差： 0.45 mg
初始縮放誤差：< 0.03%比例因子穩定性：< 0.04%非線性：< 0.05%
交叉軸對準誤差：<0.05°噪聲密度：2 ug/√Hz帶寬：250 Hz
（2）陀螺儀范圍：±475 °/s偏置不穩定：0.2 °/hr初始偏差：< 3 °/hr
初始縮放誤差：< 0.02%比例因子穩定性：< 0.03%非線性：< 0.03%
交叉軸對準誤差：<0.05°噪聲密度：6 °/hr/√Hz帶寬：200 Hz
（3）磁力計范圍：±8G初始縮放誤差：< 0.07%比例因子穩定性：< 0.09%
非線性：< 0.08%交叉軸對準誤差：<0.05°噪聲密度：210 uG/√Hz
帶寬：110 Hz


3、通信
接口（OEM）：串口接口（隨附）：RS232（提供RS422版本）速度：4800 至 2M 波特率協議：AN 數據包協議或 NMEA
外圍接口：2x GPIO 和輔助 RS232GPIO電平：5 - 20 VGPIO 功能：

1PPS 輸入 ? 傳感器同步輸入 ? 傳感器同步輸出 ? 里程表 ? 固定 ? 大氣數據輸入 ? NMEA 輸入/輸出 ? Novatel GNSS 輸入 ? Trimble GNSS 輸入 ? AN 數據包協議。


4、硬件
工作電壓（OEM）：4.5 to 5.5 V工作電壓（隨附）：5 to 36 V輸入保護（僅限封閉式）：±60V功耗（典型值）：1.4 W
熱啟動電池容量：> 48 hrs熱啟動電池充電時間：30 mins熱啟動電池壽命：> 10 years工作溫度：-40 °C to 85 °C
環境保護（附）：IP67 / MIL-STD-810G平均無故障時間：200,000 hrs沖擊極限：150 g，6 ms，半正弦振動極限：8 g RMS
尺寸（OEM）：34 x 39 x 24 mm尺寸（隨附）：42 x 67 x 30 mm重量（OEM）：26克重量（隨附）：98克

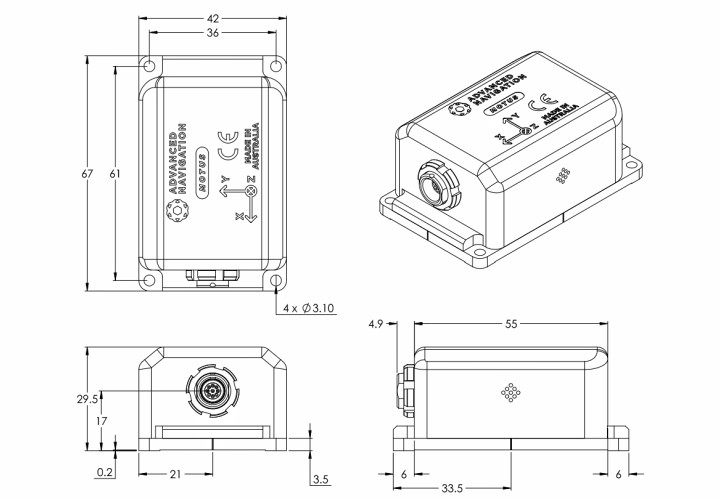

Motus MEMS IMU 傳感器尺寸圖

      三、Motus MEMS IMU 傳感器的應用領域

（1）天空（2）陸地（3）海洋

 ? 無人機地理定位

 ? 無人機激光雷達

 ? 萬向穩定

 ? 萬向穩定

 ? 結構監測

 ? 車輛導航

 ? AUV導航

 ? ROV 導航

 ? 水文學
