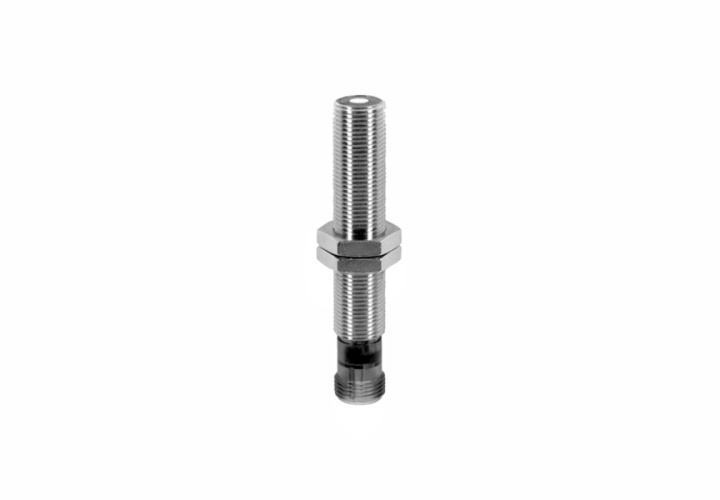

堡盟 Baumer UNAM 12I9912/S14 微型超聲波測距傳感器|超聲波距離測量傳感器，貨號： 10156815。
? 感應范圍：60 … 400 mm；
? 輸出電路：電流輸出；
? 調節：外部自學習；
? 連接方式：M12?接頭；
? 工作溫度：-10 … 60 °C；
? 防護等級：IP 67。

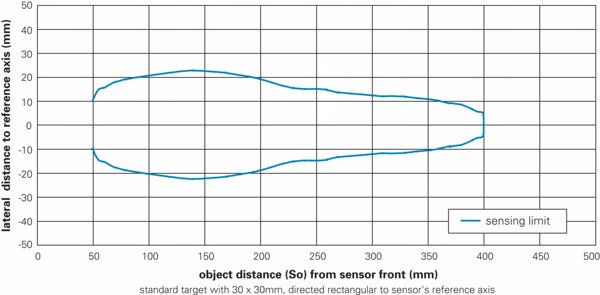

典型聲錐縱面
| （1）基本參數 | |
| 感應范圍 Sd | 60 … 400 mm |
| 感應范圍近端限值 Sdc | 60 … 400 mm |
| 感應范圍遠端限值 Sde | 60 … 400 mm |
| 重復精度 | 0,5 mm |
| 分辨率 | < 0,3 mm |
| 響應時間 ton | < 60 ms |
| 釋放時間 toff | < 60 ms |
| 溫漂 | > 50 mm < 2 % of distance to target Sde |
| 調節 | 外部自學習 |
| 聲波頻率 | 290 kHz |
| 對準器 | 目標物指示燈閃爍 |
| 指示燈 | 黃色LED / 紅色LED |
| （2）電氣參數 | |
| 電源電壓范圍 +Vs | 15 … 30 VDC |
| 最大電流消耗（無負載） | 45 mA |
| 輸出電路 | 電流輸出 |
| 輸出信號 | 0…10 mA / 10…0 mA |
| 輸出電流 | 20 mA |
| 負載電阻（+Vs最大） | < 1100 Ohm |
| 負載電阻（+Vs最?。?/td> | < 400 Ohm |
| 殘余紋波 | < 10 % Vs |
| 短路保護 | 是 |
| 反極性保護 | 是 |
| （3）機械參數 | |
| 類型 | 圓柱形，螺紋版 |
| 外殼材質 | 黃銅鍍鎳 |
| 寬度 / 直徑 | 12 mm |
| 高度 / 長度 | 70 mm |
| 連接方式 | M12 接頭 |
| （4）環境條件 | |
| 工作溫度 | -10 … +60 °C |
| 防護等級 | IP 67 |

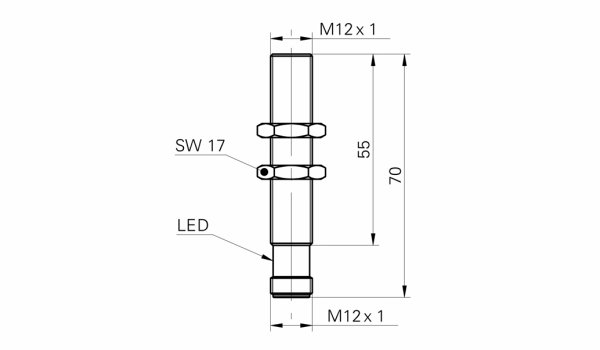

尺寸圖

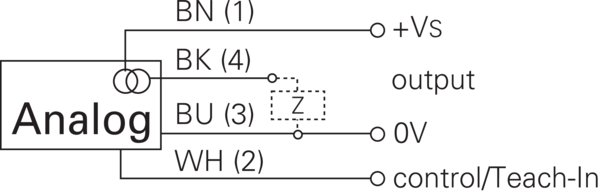

接線圖
