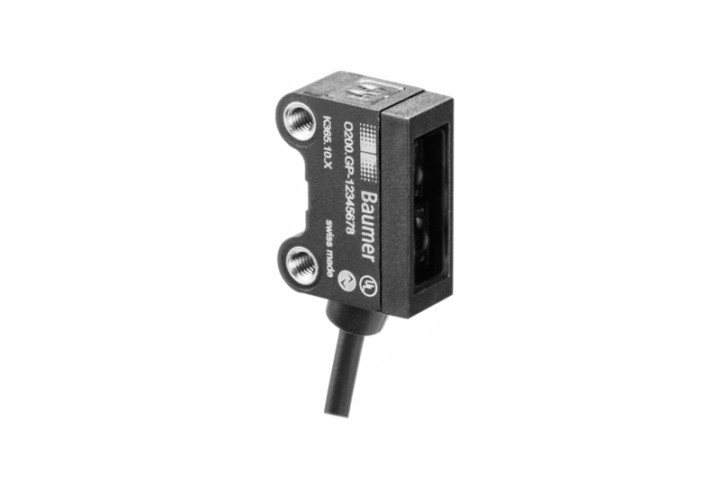

Baumer O200.SP.T-GW1J.72CVH006 智能反射式光電傳感器
詳情說明

      堡盟 Baumer O200.SP.T-GW1J.72CVH006 是一款微型 SmartReflect 智能反射式光電傳感器|激光傳感器|光柵，貨號： 11230713，應用于目標物檢測。


      一、O200.SP.T-GW1J.72CVH006 智能反射式光電傳感器的特點

         ?SmartReflect - 無需反光板的安全屏障原理；

         ?Baumer PinPoint LED：小而均勻的光斑，邊緣鋒利；

         ?通過補償環境影響，長期穩定地檢測透明物體；

         ?通過 qTeach 或線路示教進行防操縱、簡單的示教；

         ?IO-Link 用于擴展參數化選項和附加診斷數據；

         ?通過不銹鋼制成的 M3 螺紋襯套快速安裝。

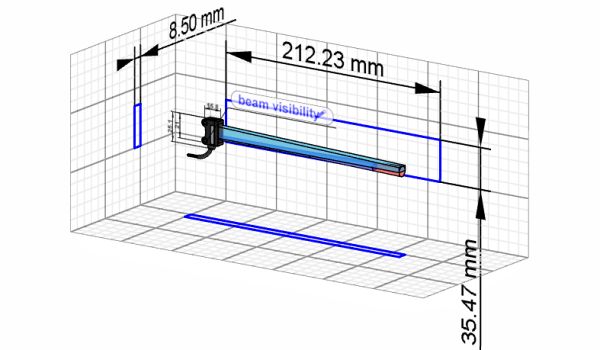

O200.SP.T-GW1J.72CVH006 傳感器的3D模型圖

3D模型圖

      二、O200.SP.T-GW1J.72CVH006 智能反射式光電傳感器的技術規格

（1）基本參數
類型光柵
版本透明物體檢測
背景位置 Sde15 … 180 mm
感應范圍 Sa90%…85% Sde
最低信號衰減強度5%
上電指示燈綠色LED
調節/鏡頭受污指示燈閃爍的輸出指示燈
輸出指示燈黃色LED
感應距離調節自學習和IO-Link
交互影響抑制是
光束類型點激光
光軸校準< 1.5°


（2）光源
光源脈沖PinPoint LED
波長644 nm


（3）電氣參數
響應時間 / 釋放時間< 0,25 ms (高速模式) 0
抖動< 0,06 ms (高速模式)
電源電壓范圍 +Vs10 … 30 VDC
最大電流消耗（無負載）40 mA (@ 10 VDC)
典型電流消耗16 mA (@ 24 VDC)
壓降 Vd<2 VDC
輸出功能亮通/暗通
輸出電路推挽式
輸出電流50 mA
短路保護是
反極性保護是


（4）通信接口
接口IO-Link V1.1
IO-Link端口類型A級
波特率230.4 kBaud (COM3)
周期時間≥ 0,6 ms
過程數據長度32 位
過程數據結構：

位0 = SSC1 (有無)

位2 = 質量

位3 = 報警

位5 = SSC4 (計數器)

位16-31 = 16位測量值

參數可調：

開關點

開關遲滯

時間過濾器

LED狀態指示燈

輸出邏輯

計數器

工作模式

停用傳感器元件

“找到我”功能

自學習模式

背景跟蹤

其他數據：

信號衰減強度

過量增益

啟動次數

設備溫度


（5）機械參數
寬度 / 直徑8 mm
高度 / 長度25,1 mm
深度15,8 mm
類型矩形
機械安裝M3螺紋套筒 (不銹鋼)
外殼材質塑料（ASA、PMMA）
前端光學元件PMMA
連接方式2米直接出線，4針
電纜特性PVC / PVC 4 x 0,08 mm2
防護等級IP 67
工作溫度-25 … +50 °C

21

      三、O200.SP.T-GW1J.72CVH006 智能反射式光電傳感器的相關圖紙

圖紙

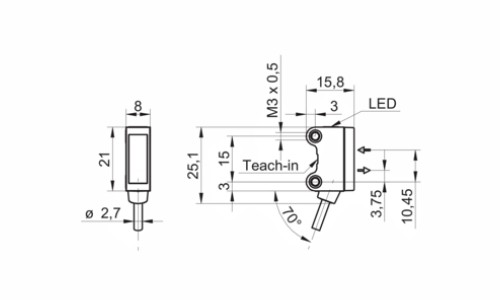

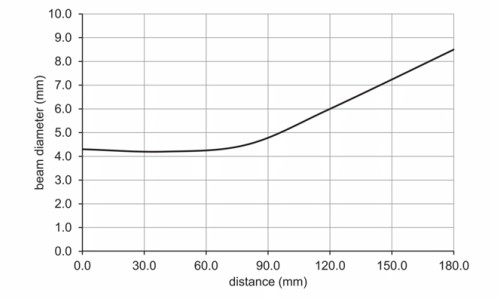

尺寸圖典型光束特性
O200.SP.T-GW1J.72CVH006 傳感器的尺寸圖O200.SP.T-GW1J.72CVH006 傳感器的典型光束特性圖

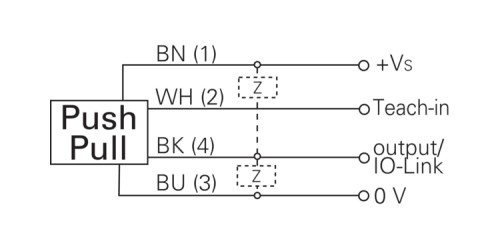

接線圖
O200.SP.T-GW1J.72CVH006 傳感器的接線圖
