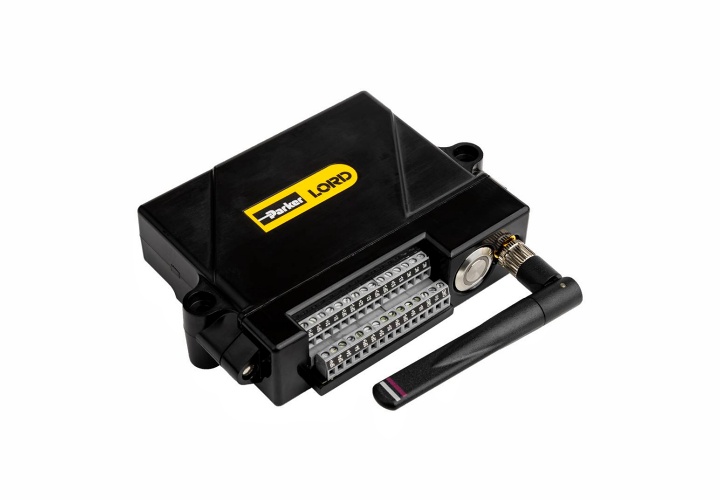

美國 Lord（現 HBK）MicroStrain RTD-LINK-200 6通道無線 RTD/電阻傳感器節點，是一款無線傳感器，用于精確測量 RTD 和熱敏電阻溫度傳感器。無需校準。選擇所需的傳感器類型，節點將輸出溫度或電阻。
Lord 無線傳感器網絡部署速度快，并提供可靠、無損的數據吞吐量。事實證明，這些網絡可以在要求可靠的數據采集至關重要的行業中發揮作用。配有可更換電池。
| （1）高性能傳感 | （2）可靠的數據收集 | （3）可針對多種應用進行配置 |
? 6個 RTD 或熱敏電阻輸入通道； ? 板載線性化算法； ? 板載溫度傳感器； ? 數字濾波可抑制 50 和 60Hz 頻率高達 120dB噪音； ? 2、3 或 4 線 RTD 兼容性。 | ? 使用無損、同步和可擴展的網絡LXRS 和 LXRS+ 協議； ? 使用遠程配置節點并查看傳感器數據SensorConnect (PC)SensorCloud (Web) 或 MSCL（API 庫）； ? 低電量檢測。 | ? 報告溫度或電阻； ? 高達 64 Hz 采樣率； ? 連續或事件觸發操作； ? 實時傳輸數據和/或保存到板載內存。 |
| （1）傳感器輸入 | （2）操作 | （3）封裝 |
? 用于 RTD、熱敏電阻或其他電阻傳感器的 6 個輸入通道； ? 使用 NIST 9階多項式進行溫度計算； ? 兼容的 RTD： ? PT-10、PT-50、PT-100、PT-200、PT-500、PT1000； ? 兼容的熱敏電阻： ? 44004、44033、44005、44030、44006、44031、44007、44034、44008、44032、YSI-400； ? 高分辨率24位數據； ? 數字濾波可抑制高達 120 dB 的 50 和 60 Hz 噪聲； ? 板載溫度傳感器。 | ? 報告溫度或電阻； ? 高達 64 Hz 采樣率； ? 連續或事件觸發操作； ? LXRS 協議允許無損數據收集、可擴展的網絡規模和 ±50 μs 的節點同步； ? 數據記錄多達 800 萬個數據點； ? 無線范圍可達 1 公里； ? 電池壽命長。 | ? 內置電池（4 節 AA 電池）； ? 外部電源（4.0 – 36 V）； ? 螺栓固定或 DIN 導軌安裝； ? –40 至 +85 °C 工作溫度范圍； ? 靜電放電：4kV； ? 模制聚碳酸酯外殼。 |
| （1）設備狀態監測 | （2）事件監控 | （3）測試與測量 |
? 電池壽命可持續多年，可實現長期趨勢監控。 ? 高通道數和無線功能可減少裝備機器的時間和成本。 ? 來自SensorCloud的文本和電子郵件警報 。 | ? 事件驅動采樣允許僅報告圍繞預定義事件的感興趣的數據。 ? 用戶可配置的事件前和事件后持續時間允許您查看導致事件發生的數據，以及數據如何恢復到正常條件。 | ? 端到端數據采集系統減少了測試時間和成本。 ? 使用 SensorConnect 遠程配置節點網絡并實時收集數據。 ? 網絡中的所有節點都使用 Lord 專有的無線網絡協議來傳輸同步且無損的數據。 |
| （1）常規參數 | |||
| 傳感器輸入通道： | 熱電阻或熱敏電阻，6 個通道 | 集成傳感器： | 溫度，1 個通道 |
| 數字濾波器： | 可調式低通濾波器，50/60 Hz 頻率抑制高達 120 db | 分辨率： | 24 位 |
| （2）RTD 輸入 | |||
| 測量范圍： | -200°C 至 850°C | 噪聲： | 小于 0.05°C（典型值），使用 PT-100 和默認 12 Hz LPF |
| 精度： | ±0.1°C（典型值），使用 PT-100 和 4 線配置 | 兼容類型： | PT-10、PT-50、PT-100、PT-200、PT-500、PT-1000 |
| （3）熱敏電阻輸入 | |||
| 測量范圍： | -40°C 至 150°C（取決于熱敏電阻類型） | 精度： | ±1°C（典型值） |
| 噪聲： | +/- 0.001°C（典型值），使用默認 12Hz 濾波器 | 兼容類型： | 44004, 44033, 44005, 44030, 44006, 44031, 44007, 44034, 44008、44032、ysi-400 |
| （4）集成溫度通道 | |||
| 精度： | ±0.13°C（20°C 至 70°C），±0.25°C（-40°C 至 85°C） | 分辨率： | 0.02°C |
| （5）采樣 | |||
| 采樣模式： | 連續和事件觸發 | 輸出選項： | 溫度、電阻或自定義 |
| 采樣率： | 1 S/hr 至 64 SPS（1 個通道），1 S/hr 至 32 SPS（6 個通道） | 網絡容量： | 每個射頻通道最多 128 個節點（帶寬計算器） |
| 節點同步： | ±50 μsec | 數據存儲容量： | 16 MB（多達 4,000,000 個數據點） |
| （6）操作參數 | |||
| 電池電量： | 4 節串聯 AA 電池?？傠妷航橛?3.4 V 和 36 V 之間 | 外部電源： | 4 V 至 36 V 直流電 |
| 無線通信范圍： | 室外/視距：2 千米（理想），800 米（典型值） ； 機載天線：1 千米（理想），400 米（典型值） ； 室內/障礙物： 50 米（典型值） | 射頻 (RF) 收發器載波： | 免許可 2.405 至 2.480 千兆赫（16 個頻道） |
| 射頻發射功率： | 用戶可設置 0 dBm 至 20 dBm（受地區限制） | 工作溫度： | -40°C 至 +85°C |
| 靜電放電： | 4 kV | 機械沖擊極限： | 250g/1.5ms （安裝電池時）； 500g/1.5ms 未安裝電池（外部電源） |
| （7）物理規格 | |||
| 尺寸： | 129 毫米 x 117.6 毫米 x 31 毫米（包括天線） | 接口: | 螺釘固定端子 |
| 重量： | 283 克（帶電池），217 克（不帶電池） | ||
| （8）集成 | |||
| 兼容網關： | 所有 WSDA 網關 | ||
| 軟件： | 兼容 SensorCloud、SensorConnect、Windows 7、8 和 10 | ||
| 符合法規 ： | FCC（美國）、IC（加拿大）、CE、RoHS（歐盟）、MIC（日本） | ||
| 相關圖紙 | |
 |  |
| 應用 | RTD-LINK-200 傳感器 |
 | |

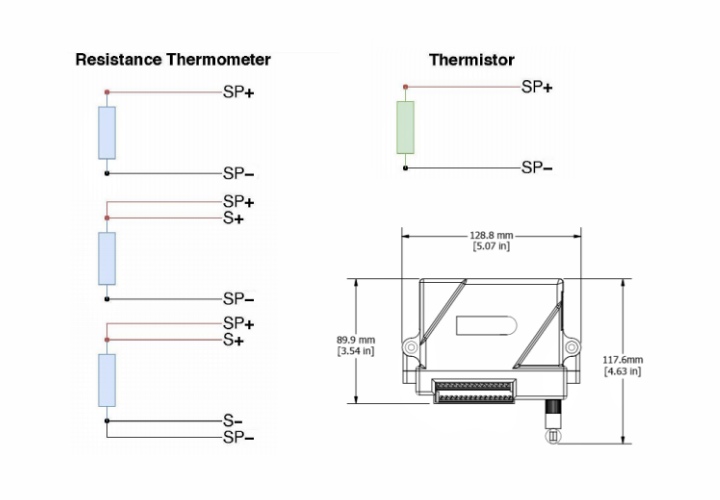

| 尺寸圖及電路圖 | |
