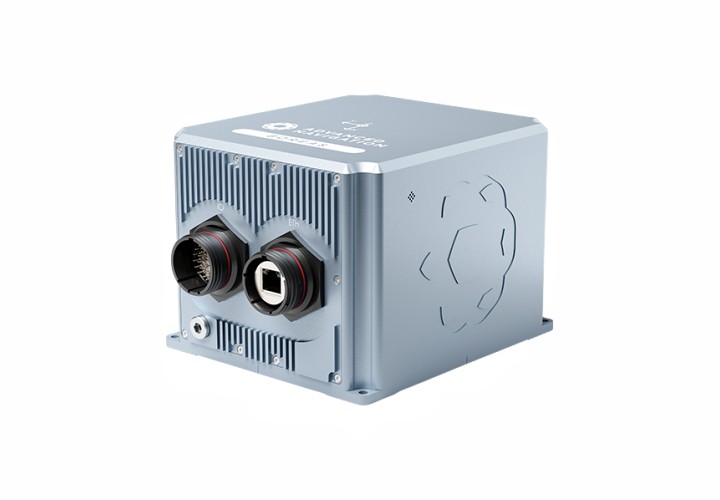

澳大利亞 Advanced Navigation Boreas A70/A90 FOG IMU/AHRS 采用世界首創的數字 FOG (DFOG) 技術，是一款超高性能 IMU/AHRS 傳感器，具有自動陀螺羅經功能和顯著降低的 SWaP-C（尺寸、重量、功耗和成本）。
Boreas A70 / A90 傳感器將尖端光纖陀螺儀 (FOG) 技術與閉環加速度計相結合，通過復雜的融合算法進行耦合，以提供準確可靠的定向。該系統具有超快陀螺羅盤功能，可在所有條件下獲取并保持準確的航向，而不依賴 GNSS。
Boreas A70 / A90 傳感器可以通過軟件許可證升級升級到完整的 INS 功能。作為 INS，它可以連接到任何領先品牌的 GNSS 接收器，以創建 OEM GNSS/INS 解決方案。

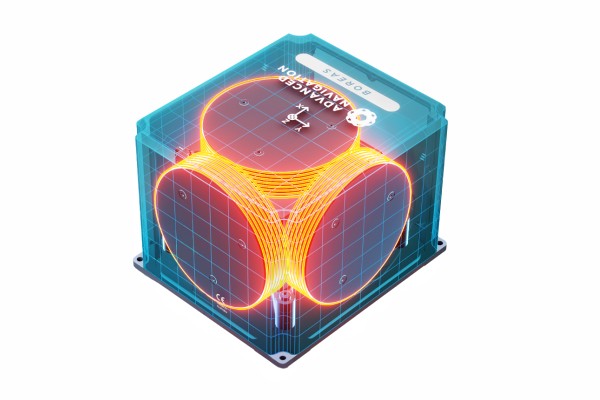

Boreas A70 / A90 通過正在申請專利的全新數字光纖陀螺儀 (DFOG) 技術將光纖陀螺儀 (FOG) 技術帶入下一代，該技術是與 2 個研究機構共同開發超過 25 年的技術。這項革命性的 DFOG 技術將專門設計的閉環光學線圈與先進的擴頻數字調制技術相結合，這些技術以前從未在 FOG 中使用過。由此產生的 DFOG 顯著提高了精度、穩定性和可靠性，同時顯著減小了尺寸、重量、功耗和成本。
DFOG 技術的卓越精度使 Boreas A70 / A90 能夠快速確定航向，而無需 GNSS 或磁力計。通過感知地球的自轉，先進導航的革命性尋北算法使北風之神能夠在啟動后幾分鐘內獲得準確的航向。這可以在靜態和動態條件以及高緯度條件下實現。
Boreas A70 / A90 的設計初衷就是為了實現堅固耐用的可靠性。硬件和軟件均按照安全標準設計和測試。精密鋁制外殼，防水防塵，達到IP67標準。該系統具有抗沖擊和振動能力，可在最極端的條件下使用。硬件按照 MIL 標準設計和測試。 GNSS 變體包含 RAIM，可排除故障或被篡改的衛星信號。
與具有類似性能的競爭系統相比，Boreas A70 / A90 基于突破性的 DFOG 技術，提供業界領先的尺寸、重量、功率和成本。
Boreas A70 / A90 具有多種接口，包括以太網、CAN、RS232、RS422 和 GPIO。它支持所有行業標準協議，包括 NMEA、CANopen、NTP、PTP 以及各種專有協議。豐富、響應靈敏的嵌入式 Web 界面提供對設備所有內部功能和數據的完全訪問。內部存儲可保存長達 1 年的數據記錄。
| 1、導航 | |||
橫滾和俯仰精度 | A90： 0.005° | 橫滾和俯仰精度 | A70： 0.01° | 航向精度（無 GNSS）| A90： 0.01 ° secant latitude | 航向精度（無 GNSS）| A70： 0.1 ° secant latitude RMS |
陀螺羅經對準： 2 minutes coarse | 陀螺羅經對準： 10 minutes fine (typical) | 里程表精度（無 GNSS）| A90： 0.01 % distance travelled | 里程表精度（無 GNSS）| A70： 0.05 % distance travelled |
水平位置精度（外部RTK GNSS輔助）： 0.01 m | 垂直位置精度（外部 RTK GNSS 輔助）： 0.015 m | 速度精度（外部 GNSS 輔助）： 0.005 m/s | 升沉精度： 2 % or 0.02 m（以較大者為準） |
| 輸出率：1000 Hz | |||
| 2、傳感器 | |||
| （1）加速度計 | 范圍：± 15 g | 偏置不穩定：7 ug | 初始偏差：< 100 ug |
| 初始縮放誤差：340 ppm | 比例因子穩定性| A90：100 ppm | 比例因子穩定性| A70：150 ppm | |
| 非線性：150 ppm | 交叉軸對準誤差：<0.001° | 噪聲密度| A90：30 ug/√Hz | |
| 噪聲密度| A70：40 ug/√Hz | 隨機游走 | A90：17 mm/s/√hr VRW | 隨機游走 | A70：23 mm/s/√hr VRW | |
| 帶寬：300 Hz | |||
| （2）陀螺儀 | 范圍：± 490 °/s | 偏置不穩定性 (A90)：0.001 °/hr | 偏置不穩定性 (A70)：0.01 °/hr |
| 初始偏差 (A90)：< 0.01 °/hr | 初始偏差 (A70)：< 0.05 °/hr | 初始縮放誤差 (A90)：80 ppm | |
| 初始縮放誤差 (A70)：100 ppm | 比例因子穩定性 (A90)：10 ppm | 比例因子穩定性 (A70)：20 ppm | |
| 非線性：10 ppm | 交叉軸對準誤差：<0.001° | 噪聲密度 (A90)：0.06 °/hr/√Hz | |
| 噪聲密度 (A70)：0.3 °/hr/√Hz | 隨機游走 (A90)：0.001 °/√h ARW | 隨機游走 (A70)：0.005 °/√h ARW | |
| 帶寬：400 Hz | |||
| 3、通信 | |||
| 接口：以太網 ? RS232/RS422 ? CAN ? 1PPS | 速度：100Mbit ? 4800 至 4M 波特率串行 | 協議：AN 數據包協議 ? NMEA ? CANopen | 外圍接口：2x GPIO ? 1x Auxiliary RS232 |
| GPIO電平：5V (RS232) ? 3.3V | GPIO 功能： 1PPS 輸入/輸出 ? 里程表輸入 ? DVL/USBL 輸入 ? 空氣數據輸入 ? 零速度輸入 ? NMEA 輸入/輸出 ? Novatel GNSS 輸入 ? Trimble GNSS 輸入 ? AN 數據包協議 ? CAN/CANopen | ||
| 4、硬件 | |||
| 工作電壓：9 to 36 V | 輸入保護：-200 to 200 V | 功耗（典型值）：12 W | 熱啟動電池容量：> 48 hrs |
| 熱啟動電池充電時間：30 mins | 熱啟動電池壽命：> 10 years | 工作溫度：-40 °C to 75 °C | 環境保護：IP67 ? MIL-STD-810H |
| 平均無故障時間：> 70,000 hrs | 沖擊極限：50 g 11 ms | 振動：8g rms (20-2000 Hz random) | 方面：160 x 140 x 115.5 mm |
| 重量：2.7 kg | |||

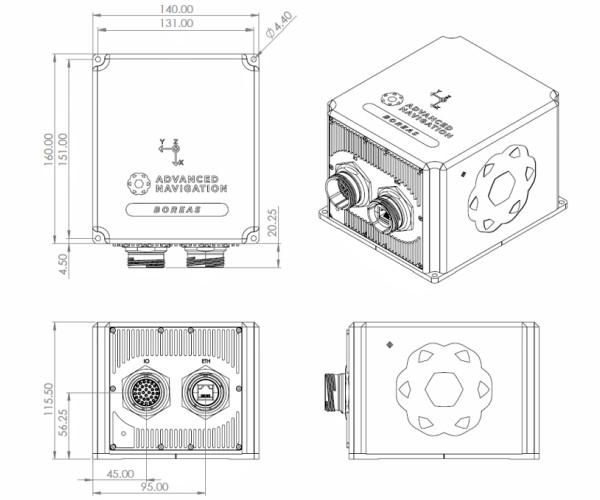

尺寸圖
| （1）天空 | （2）陸地 | （3）海洋 |
? 高精度測量 ? 云臺穩定 ? 無人機 | ? 自主車輛 ? 隧道挖掘和采礦 ? 結構監測 | ? 海底導航 ? 基礎設施監測 ? 水文測量 |

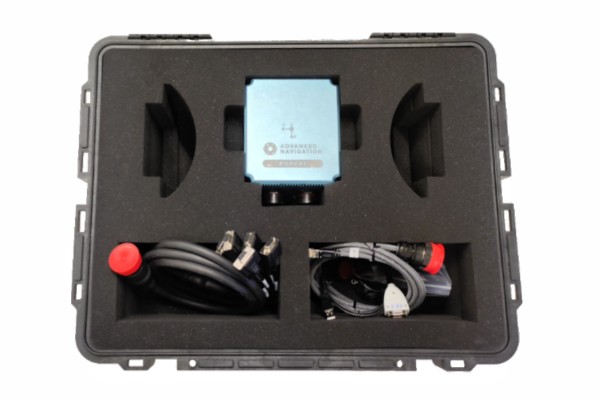

套件
