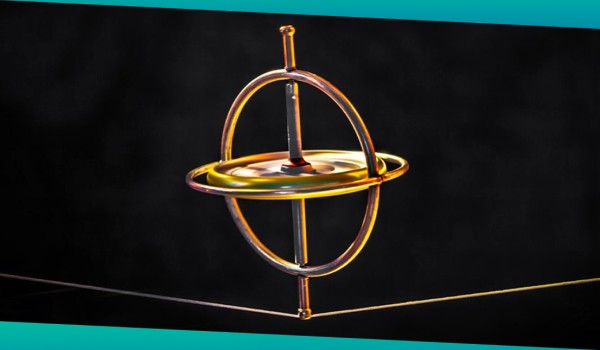

陀螺儀最初很可能是一種簡單的兒童玩具——“陀螺”。也許將一根棍子插入橙子的底部并旋轉它是第一個旋轉的陀螺——當旋轉得足夠快時，水果在棍子上保持平衡，直到它減慢速度，開始搖晃，最后翻倒。魔法！很難推測是誰、何時何地首次發現了這個看似反重力的奇跡，然而，它已經經歷了歲月的洗禮，并最終成為人類導航的固有組成部分。
旋轉物體如何使其在一點上保持平衡的魔力讓世界各地的年輕人大開眼界（至少在電視和數字時代的黎明之前），并引起了更成熟的思想家的濃厚興趣，他們?cè)噲D理解這一點奇跡般的、不可能的平衡有可能發生。陀螺儀如何保持直立和平衡（即使放置在傾斜的表面上）很可能引發了后來成為陀螺儀的想法。
使用中心有銷釘?shù)谋馄綀A盤作為旋轉陀螺使平衡現象更容易觀察到。增加圓盤的質量，特別是當其大部分重量朝向圓盤的外側時，并增加旋轉速率，延長了旋轉引起的平衡的持續時間。圓盤旋轉得越快或轉動慣量越大，其角動量就越大。
為了更仔細地觀察而開發的方法是在機械框架內捕捉旋轉的圓盤，這樣就可以在不接觸圓盤的情況下對其進行操縱。為此，陀螺軸的每一端都使用軸承或其他方式連接到框架，以最大限度地減少軸和框架之間的摩擦。將框架中的圓盤旋轉起來，然后以不同角度握住框架，會產生一個令人著迷的現象，旋轉的圓盤抵抗其重新定位。第一批觀察者不知道的是，這只“看不見的手”實際上是所謂的陀螺進動的效應。
陀螺儀進動是旋轉物體對其旋轉軸傾斜的反應。根據右手定則，旋轉物體以垂直于外部影響及其旋轉軸的扭矩響應傾斜。雖然對于框架內的圓盤來說這可能很難可視化，但更直觀的例子是不平衡旋轉陀螺的行為。不平衡的頂部不會翻倒或自行恢復原狀，這兩種情況都會違反角動量守恒定律，而是會以圓形模式移動。更具體地，由于陀螺儀進動，反作用扭矩圍繞與重力施加的扭矩成90°的軸線作用，從而產生圓周運動。陀螺儀進動本質上是如何，當外部扭矩力施加到旋轉物體以使其旋轉軸傾斜時，否則該物體的旋轉軸會傾斜，反作用力不會像人們所期望的那樣直接抵抗該扭矩力。相反，該阻性扭矩發生在與力施加方向成 90° 的方向成 90° 的位置，直覺可能會導致影響圓盤旋轉軸的扭矩。有關陀螺儀進動的更多詳細信息超出了本文的范圍。有關陀螺儀進動的更多詳細信息超出了本文的范圍。有關陀螺儀進動的更多詳細信息超出了本文的范圍。
好奇的人們決定將旋轉盤安裝在萬向節中將使他們能夠進一步探索這種感覺。萬向節（萬向節的起源表明它是在公元前幾個世紀發明的）是一種支撐框架組件，允許萬向節框架和附著在其上的物體之間獨立運動。在這種情況下，固定旋轉盤軸的內萬向架以 90°（正交）連接到外萬向架。每個部件之間的每個連接點都以某種方式樞轉，以盡量減少部件之間的摩擦，否則會影響陀螺效應。外萬向節通過樞軸在頂部和底部連接到可安裝的框架上。這導致了我們可以將其稱為經典機械陀螺儀的組件，萬向節能夠繞 X 軸旋轉，Y 軸和 Z 軸。

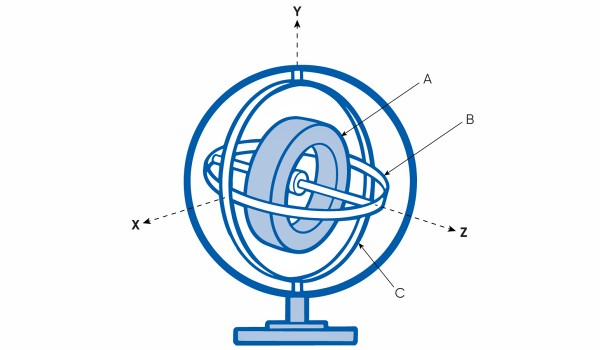

描繪經典機械陀螺儀設計的圖像。旋轉盤 ( A ) 安裝到內萬向節 ( B ) 上，內萬向節 ( B ) 與外萬向節 ( C )成 90° 安裝。
外萬向節能夠相對安裝框架旋轉。這種布置提供了萬向節的獨立旋轉，使旋轉盤能夠保持其原始旋轉軸，而不管陀螺儀的方向如何
陀螺運動是指旋轉物體保持其旋轉對齊的固有傾斜度。當物體旋轉時，它會獲得角動量，角動量必須守恒。因此，物體反對對其旋轉軸的任何改變，因?yàn)檫@種改變會導致其角動量的改變。
通過萬向節布置，可以看出，即使陀螺儀在 3D 空間中旋轉或傾斜，旋轉盤的旋轉軸也保持相同的方向。這是旋轉盤的角動量守恒以及陀螺儀方向改變時產生的合力。陀螺儀方向的變化會導致萬向節的位置發生變化，因此旋轉盤保持其原始旋轉軸。請注意，圓盤旋轉得越快，其角動量和改變方向的阻力就越大。對改變方向的反應可能導致了能夠參考旋轉盤來測量方向的想法。
電動機的出現使陀螺儀能夠保持圓盤持續高速旋轉，從而使陀螺儀的長期實用化成為可能。在導航意義上，如果可以基于地球旋轉軸利用和控制相對于北的陀螺效應，那么陀螺儀可以成為非磁性導航系統的一部分。
對于鋼殼船上的現代海員來說，與真實/地理北方相關的非磁性航向源將大大提高導航精度。不僅如此，它還可以消除傳統天文導航的復雜性，或在黑色金屬（鋼、鐵等）存在的情況下與磁羅盤相關的誤差。另請注意，磁北幾乎總是與真北不同。為此，Hermann Anschütz-Kaempfe在 20 世紀初開發了一種實用的“陀螺羅盤”。
Anschütz陀螺羅盤無需使用磁羅盤即可觀察船舶方向（航向）的變化。陀螺羅盤（后來被稱為陀螺羅盤）可以通過多種方式實現。例如，用度數環圍繞萬向節，使萬向節旋轉以指向新方向（很像磁羅盤針）。另一種方法是捕獲萬向節并測量陀螺儀方向變化時產生的扭矩，從而計算旋轉運動。
自主革命的出現以及我們制造無需人工控制或干預即可運行的車輛、機器和系統的能力，需要在導航、控制和安全方面具有非常高的可靠性。此類系統的主要組成部分是導航系統；通常是慣性導航系統(INS)。
典型的 INS 能夠?yàn)檐?chē)輛提供各種導航和方向數據。即設備/車輛的滾動、俯仰和航向。這些數據由可以檢測每個軸的線性加速度變化的傳感器提供，當然還有用于檢測繞每個軸的旋轉的陀螺儀。例如，航向可以由磁力計型傳感器或光纖陀螺儀提供。車輛/設備在世界上的絕對位置或定位數據通常是使用GNSS獲得的。在 GNSS 無法作為位置參考的情況或應用中，INS 可以介入，根據估計運動變化提供導航數據，這稱為航位推算。
現代電子、計算、光子學和制造業的巨大進步對陀螺儀產生了不可磨滅的影響。陀螺儀的概念保持不變，但是，我們?nèi)绾螛?gòu)建和使用陀螺儀背后的技術在過去 100 年中已經發生了巨大的發展和變化。我們開發和采用新技術的愿望是提供卓越的精度、更小的尺寸、更輕的重量和更低的成本，這是跨越商業、工業和國防應用領域的技術創新的驅動力。
上述情況可能與我們對收集和分析數據日益增長的貪得無厭的胃口相結合。傳感能力不斷發展，能夠以以前無法想象的水平捕獲高分辨率數據。這些活動需要包含同樣精確陀螺儀的精確導航系統。此外，太空和海底探索、衛星、機器人、小型化和無人駕駛車輛的時代正在創造新的機遇和行業，尋求降低成本、消除低效率、限制資源使用和減少溫室氣體排放?？梢韵喈?dāng)肯定地說，上述所有系統都在某種程度上需要陀螺儀，并且根據定義，這些系統需要在許多方面遵循陀螺儀。
MEMS（微機電系統）是一種源自 20 世紀 60 年代集成電路 (IC) 制造的工藝技術，它將電氣和機械元件以極其微型的芯片狀態尺寸結合在一起。 MEMS 器件非常適合大規模生產，因此生產成本相對較低。MEMS 陀螺儀傳感器常見于商業、工業、戰術級慣性導航系統中。即使是典型的智能手機也會包含 MEMS 陀螺儀，用于檢測手機方向（縱向或橫向顯示）和導航應用等。 MEMS 陀螺儀是一種由電氣和機械元件組合而成的組件，可指示單軸或多軸加速度。
最常見的 MEMS 陀螺儀技術利用科里奧利效應。科里奧利效應是由于地球自轉和緯度引起的運動物體的明顯偏轉。舉例來說，當一架飛機從赤道起飛并向正北飛行時，隨著飛機的飛行，地球正在旋轉。結果是飛機相對于地球表面沿左彎曲弧線飛行，盡管它是直線飛行的。在高緯度地區，由于地球周長減小，科里奧利效應變得更加普遍。
在典型的科里奧利效應 MEMS 陀螺儀中，質量塊通過彈簧懸掛在框架中。檢驗質量在特定共振下振蕩——這是驅動軸。該框架位于第二個框架中，彈簧與驅動軸成 90°，以隔離兩個框架。第二框架的彈簧運動是感測軸。當陀螺儀旋轉時，科里奧利效應會引起沿傳感軸（垂直于驅動軸）的二次振動，使檢測質量和內部框架逆旋轉方向移動，產生與科里奧利效應成正比的電容變化力/感應旋轉。

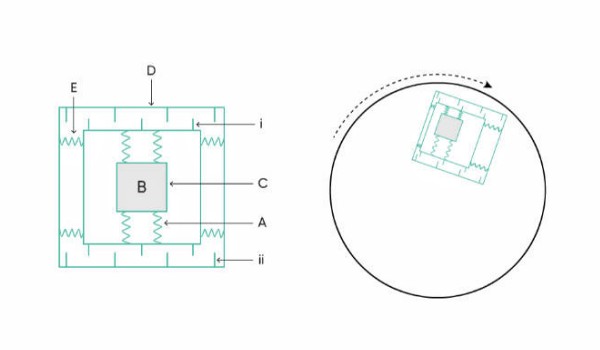

該圖描繪了簡單 MEMS 科里奧利效應陀螺儀的運行情況。彈簧 ( A ) 將檢驗質量 ( B ) 固定在內框架 ( C ) 內的適當位置，從而形成驅動軸。
使用與驅動軸成 90° 的彈簧 ( E )將內部框架與外部框架 ( D ) 隔離，從而創建傳感軸。內框架有幾個突出的指狀物( i )。
固定電極組成差分電容器，用一根從電容器電極之間的內框伸出的手指。
在旋轉過程中，科里奧利效應導致檢測質量/內框架逆旋轉方向移動，從而導致與旋轉速率成比例的電容變化
請注意，MEMS 科里奧利效應陀螺儀僅提供設備慣性參考系內的旋轉信息。這意味著它們無法提供航向信息，只能提供設備的旋轉信息。需要輔助手段來達到目標；例如，使用磁力計。
光纖陀螺儀 (FOG) 是一種基于光子/激光的陀螺儀技術，于 20 世紀 70 年代中期首次展示。光纖陀螺儀以極高的精度和抗漂移能力而聞名，這使得它們非常適合高端戰術、導航和戰略應用。典型的基于 3 軸 FOG 的 INS 具有三個彼此正交（90°）放置的 X、Y 和 Z 軸光纖線圈、激光發射器或類似的窄帶寬光源以及光接收器。
典型光纖陀螺儀的基本工作原理是激光發射的光照射到半反射鏡上，半反射鏡將光束分成兩束。然后，兩束光束進入兩端的線圈繞組，并以相反的方向同時穿過線圈。離開線圈后，光束進入光接收器。光接收器結合兩束光束的波形——這稱為波形干涉測量。當光纖陀螺不旋轉時，光束將在光以完全相同的距離和速度傳播的同時到達光學接收器。如果發生旋轉，光沿一個方向傳播線圈所需的有效時間將與另一方向不同，從而導致兩個光束波形之間發生相移。這種光學現象稱為薩尼亞克效應。如果兩束光束之間存在任何相移，這在組合波形中會很明顯。光纖陀螺儀利用相移來高精度地計算旋轉。
您可以將薩格納克效應視為一個圓形賽道，兩輛速度相同的汽車朝相反的方向行駛，實際的賽道和終點線在汽車下方旋轉。根據賽道旋轉導致終點線移動的方式和距離，一輛車將有效行駛更長的距離才能到達終點線。

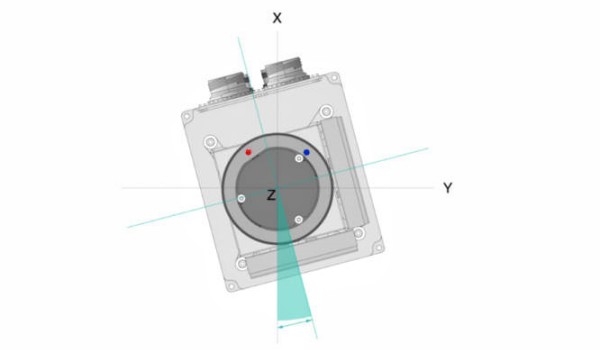

在圖中，F(xiàn)OG 繞 Z 軸旋轉。在旋轉過程中，光的相移可以看作兩束光束到達光接收器的時間差。
光的相移僅在旋轉期間發生；一旦旋轉停止，光線將再次同相。請注意，這僅用于說明目的，不一定是對實際技術的描述
光纖陀螺儀通常比基于 MEMS 的陀螺儀技術更昂貴、更大、更重，但它們也有幾個優點。許多光纖陀螺儀能夠在沒有任何幫助的情況下進行陀螺羅盤（根據地球自轉尋找真北）。 FOG 不受磁干擾的影響，因此對于不適合磁航向的應用來說是一個不錯的選擇。光纖陀螺儀不需要移動部件，這消除了影響機械型陀螺儀的摩擦引起的漂移。此外，光纖陀螺運行時不依賴慣性阻力，產生的電噪聲非常小，具有較低的漂移特性，并且對振動、加速度和沖擊引起的誤差具有更強的抵抗力。
環形激光陀螺儀 (RLG) 于 20 世紀 60 年代初首次展示，可以被認為是 FOG 的先驅光學陀螺儀技術。RLG 是基于薩尼亞克效應和光波干涉測量法使用受控窄帶寬光來測量旋轉的開創性應用。 RLG 和 FOG 之間的主要區別在于，RLG 中光在諧振腔中傳播，而 FOG 中光通過光纖線圈傳播。

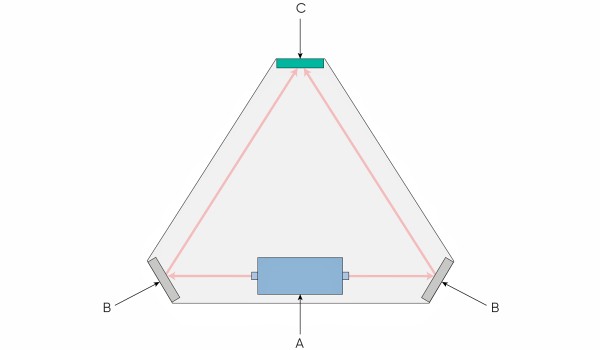

該圖描繪了環形激光陀螺儀的基本操作。激光源 ( A ) 在相反方向同時發射光束。光從鏡子 ( B ) 反射，將其引導至光學接收器 ( C )。
由于薩尼亞克效應，設備的任何旋轉都會導致光束在不同時間到達光學接收器，這可以推斷為旋轉測量
典型的 RLG 使用兩束激光束，它們沿著鏡子定義的路徑以相反的方向發送。激光從一個鏡子反射到另一個鏡子，形成“環”，直到到達光學接收器。環形激光陀螺儀測量?jī)蓚€(gè)光波形之間的頻率差來定義角速度。
可以說FOG優于RLG，主要是因?yàn)楦L(zhǎng)的光路使其能夠提供更高分辨率的測量。然而，RLG 的生產和使用時間比 FOG 長幾十年，這使其成為商用飛機制造等各個行業中長期成熟的陀螺儀技術。
一些 FOG 和 RLG 可能僅用于單軸旋轉測量，這通常用于需要精確航向測量（繞 Z 軸旋轉）的應用；例如，船舶和潛艇。其他設計可能會使用陀螺儀的混合設置來降低成本、尺寸和重量。通常在這種情況下，光學陀螺儀將用于航向，而更便宜、更小且精度較低的 MEMS 陀螺儀則用于橫滾（X 軸）和俯仰（Y 軸）旋轉測量。
