BeanAir BeanDevice? 2.4GHz HI-INC-SR 無線三軸傾角傳感器
詳情說明

      德國 BeanAir BeanDevice? 2.4GHz HI-INC-SR 無線三軸傾角傳感器 |可擴展的測量范圍。


      一、BeanDevice 2.4GHz HI-INC-SR 無線三軸傾角傳感器概述

      BeanDevice? HI-INC-SR是一款高性能無線傾斜儀，具有可擴展的測量范圍（±10°和±90°，可根據應用自動調整范圍）。它提供高精度（±10°范圍為±0.01°，±90°范圍為±0.018°）。它集成了一個溫度傳感器（位于設備底座上），用于監控設備或結構的溫度。


      其特點是防水 (IP67/Nema 6) 和輕質鋁制外殼、超低功耗（睡眠模式下為 30 μA）、可存儲多達 800 萬條數據日志的集成數據記錄器以及微型天線罩全向天線該無線傾斜儀的最大無線范圍為 500 米 (LOS)，非常適合所有類型的工業應用。


      該物聯網傳感器配有我們的環保監控軟件 BeanScape? 2.4GHz Lite 的免費版本（實時數據顯示、數據測量備份在 CSV 日志文件中）。尋求與第三方軟件快速輕松集成的用戶可以選擇 BeanGateway? 上提供的 ModBus TCP/RTU/ASCII 協議。

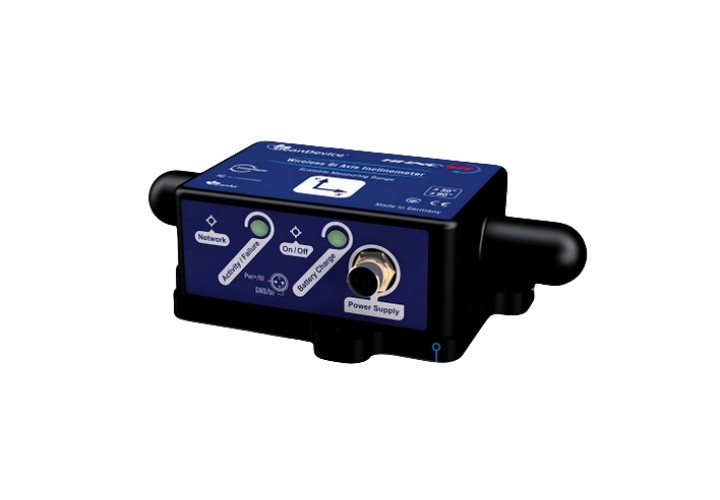

BeanDevice 2.4GHz HI-INC-SR 無線三軸傾角傳感器

      二、BeanDevice 2.4GHz HI-INC-SR 無線三軸傾角傳感器的主要特點

         ? MEMS 傾角儀具有可擴展的測量范圍（±10° 和 ±90°）。

         ? 高分辨率0.0055°，高精度（±10°范圍±0.005°，±90°范圍±0.009°）。

         ? 時間同步無線傳感器網絡（精度±2.5ms）。

         ? 防水IP67外殼（Nema 6）。

         ? 集成鋰離子電池充電器。

         ? 嵌入式數據記錄器：多達 800 萬個數據點（與事件匯聚）。

         ? 依靠 Beanair? 設計的無線電天線分集實現出色的無線電鏈路。

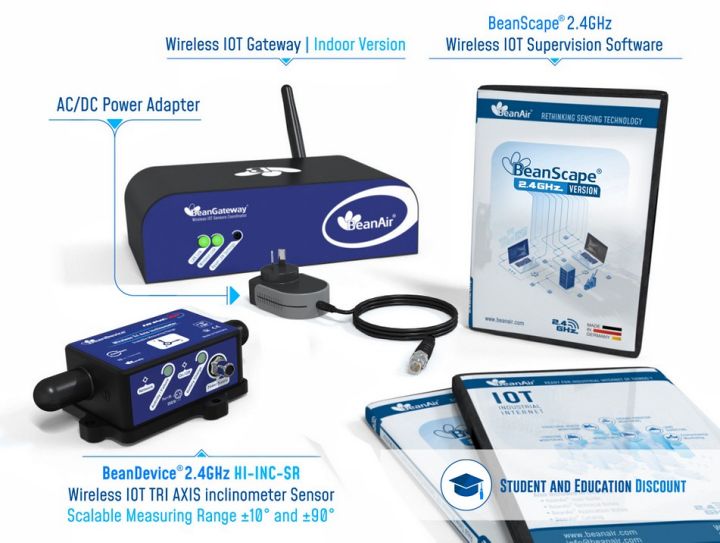

BeanAir BeanDevice? 2.4GHz HI-INC-SR 無線三軸傾角傳感器

      三、BeanDevice 2.4GHz HI-INC-SR 無線三軸傾角傳感器的技術規格

（1）產品參考：BND-2.4GHZ-HI-INC-SR- MR - PS - MO

MR – 測量范圍：

 - 10T : Tri-axis ±10° / ±90°

PS-電源：

- RB：內部可充電電池

- XT： 外部電源4VDC（兼容X-SOLAR-4VDC和PRIM-XTENDER）

MO - 安裝選項

 ? SCM -螺絲安裝蓋

 ? MM -磁性安裝蓋

示例1：BND-2.4GHZ-HI-INC-SR-10T-SCM，高性能無線三軸傾角儀，測量范圍±10°/±90°，內置可充電電池，螺釘安裝。
示例2：BND-2.4GHZ-HI-INC-SR-10T-XT-MM，高性能無線三軸傾角儀，測量范圍±10°/±90°，外部電源，磁性安裝。


（2）傳感器規格
測斜儀技術精確且低功耗的 MEMS 技術。
可擴展的測量范圍用戶可選范圍 ±10° 或 ±90°，根據應用自動調整范圍。
傳感器分辨率0.0055°
噪音密度±10° 范圍：Y 軸 0.0007 °/√Hz，X、Z 軸 0.008 °/√Hz
±90° 范圍：所有軸 0.0012 °/√Hz
傳感器精度（滿量程，@ 25°C，每 2 秒靜態測量模式）±10°測量范圍為±0.01°
±90°測量范圍為±0.018°
失調溫度依賴性（溫度范圍 –25°C 至 +85°C）±0.0008°/°C
靈敏度溫度依賴性（溫度范圍 –25°C 至 +85°C）±0.1%
偏移壽命漂移 (@25°C) ±0.23 ° 傳感器±0.08°
傳感器頻率響應 (-3 dB)DC to 10 Hz，測量范圍為 ±10°
DC to 40 Hz，測量范圍為 ±90°（自動范圍）
DC to 70 Hz，測量范圍為 ±90°
校準工廠校準為 ±10° 范圍和 ±90°，校準設置備份在傳感器閃存上。
使用的校準方法：使用參考傳感器進行背對背校準。
用戶可以重新校準傳感器。


（3）集成溫度傳感器
溫度范圍-40°C 至 +75°C
測量分辨率±0.06℃
傳感器精度±1℃


（4）可通過 BeanScape? 2.4GHz 軟件進行配置

數據采集模式

（SPS = 每秒采樣數）

靜態數據采集：低占空比數據采集 (LDCDA) 和報警模式（基于報警閾值）。
測量心跳1秒至24小時。
動態數據采集（不適用于帶有參考擴展名 XT 的設備）：流式傳輸和 SET（帶事件觸發的流式傳輸）模式  。
報警閾值三級警報：警報 < 操作 < 警報
采樣率（流媒體和SET模式）最低：1 SPS
最大：每軸 20 SPS，±10° 測量范圍（靜態和自動范圍），±90° 測量范圍（自動范圍），
最大值：每軸 80 SPS，±90° 測量范圍（靜態范圍）
可擴展的測量范圍±10°、±90°和自動±10°/±90°
電源模式省電模式和活動電源模式（XT 版本不可用，外部電源）


（5）射頻規格
無線技術超高功率和免許可 2.4Ghz 無線電技術(IEEE 802.15.4E)
無線傳感器網絡拓撲點對點/星型
數據速率250 Kbits/s
射頻特性ISM 2.4GHz – 16 個通道。 BeanAir? 設計的天線分集架構
發射功率+18 dBm
接收靈敏度-104 dBm
最大無線電范圍視線范圍內 500 m
非視距內 30-100 m
天線具有天線分集功能的全向天線罩天線
增益：3 dBi
防水等級IP67


（6）嵌入式數據記錄儀
存儲容量多達 800 萬個數據點
無線數據下載下載完整內存需要20分鐘（平均時間）


（7）TimeSync 功能：通過無線傳感器網絡 (WSN) 進行時鐘同步
時鐘同步精度±2.5 ms (at 25°C)
晶體規格公差±10ppm，穩定性±10ppm


（8）環境和機械
套管

鋁 AL6061 & 防水外殼

 ? 尺寸（長x寬x高）： 100 x 71 x 38 mm（不帶天線罩，帶安裝孔）

 ? 重量（含內置電池）：

         ? 225克（螺絲安裝）

         ? 252g（磁性安裝）

抗沖擊150g during 50 ms
工作溫度RB：內置可充電電池
-40 °C to +60 °C
XT：外部電源
電池放電期間 -40 °C to +75 °C
規范和無線電認證 ? CE Labelling Directive R&TTE (Radio) ETSI EN 300 328
 ? FCC (North America)
 ? ARIB STD-T66 Ver 3.6
 ? ROHS - Directive 2002/95/EC
IP|NEMA 評級IP67 | Nema 6
底盤 ? 黑色陽極氧化鋁 AL 7075，堅固的三點安裝。

 ? 螺釘安裝選項：設備應使用 3 個尺寸為 M5 的螺釘安裝在平坦光滑的表面上。安裝扭矩5±1Nm。

 ? 磁性安裝選項：設備應安裝在鋼表面上。


（9）電源
集成電池充電器

具有高精度電池監控功能的集成鋰離子電池充電器：

 ? 過壓/過流/短路/欠壓保護

 ? 電池溫度監控

3.3V 時的電流消耗 ? 數據采集期間：30 至 40 mA
 ? 無線電傳輸期間：55 mA @ 18 dBm
 ? 省電模式期間：< 30 μA
外接電源 ? 8-28VDC 帶反極性保護
 ? IEC-61000-4-2：ESD 30kV（空氣）、30kV（接觸）
 ? 浪涌保護 > 28VDC（最大 10us 期間 600W）
可充電電池2 Ah，鋰聚合物電池


（10）不同測量周期的電池壽命
啟用省電模式，每分鐘測量一次8個月
啟用省電模式，每 5 分鐘測量一次13個月
啟用省電模式，每小時測量一次6個月
省電模式已禁用，流模式 20 個樣本/秒72小時

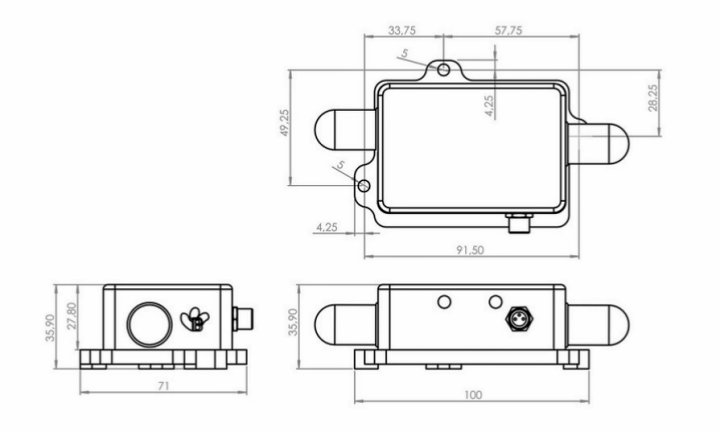

BeanDevice 2.4GHz HI-INC-SR 傳感器的尺寸圖

尺寸圖

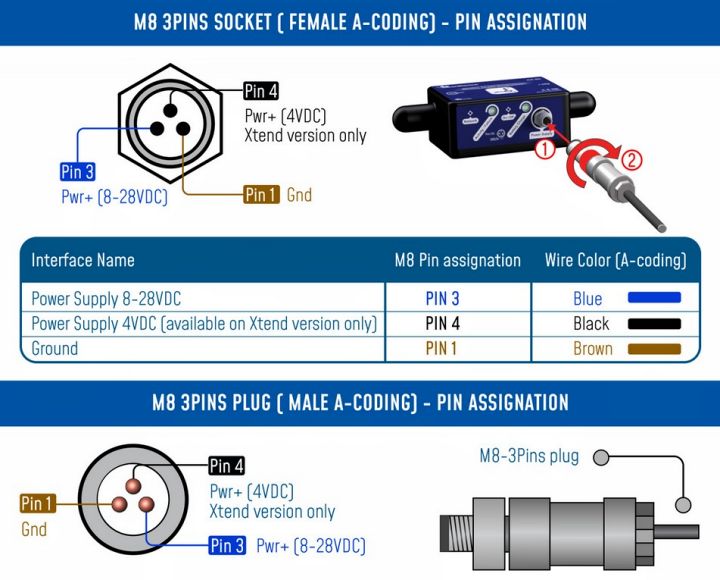

BeanDevice 2.4GHz HI-INC-SR 傳感器的電氣接線圖

接線圖


      四、BeanDevice 2.4GHz HI-INC-SR 無線三軸傾角傳感器的運行方式

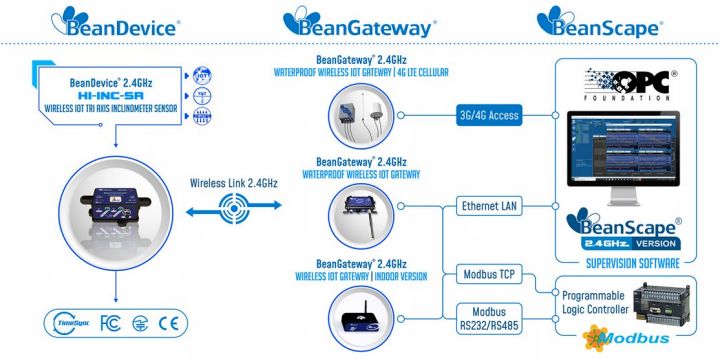

BeanDevice 2.4GHz HI-INC-SR 傳感器的工作運行方式示意圖

運行方式

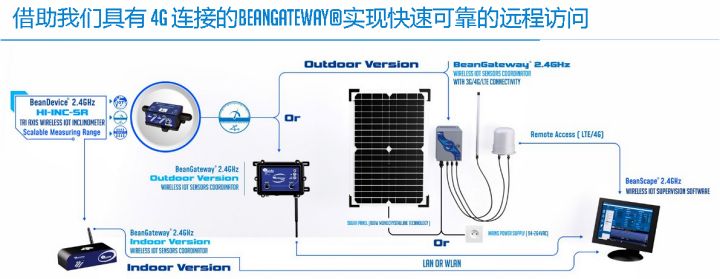

BeanDevice 2.4GHz HI-INC-SR 傳感器的遠程訪問示意圖

遠程訪問方式


      五、BeanDevice 2.4GHz HI-INC-SR 無線三軸傾角傳感器的應用領域

         ? 土地測量；

         ? 結構健康監測（SHM）；

         ? 測試與測量；

         ? 鐵路枕木監測。

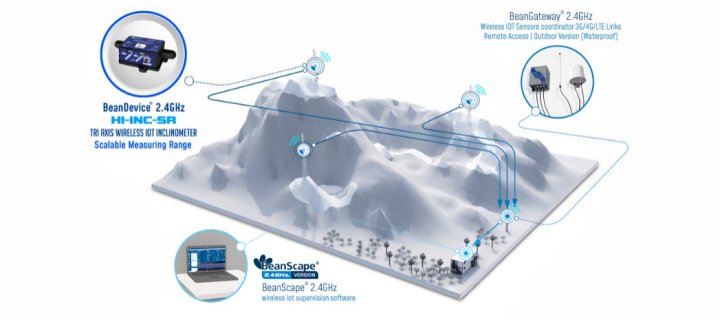

BeanDevice 2.4GHz HI-INC-SR 傳感器的應用于天線基站傾斜監測

應用天線基站傾斜監測
