姿態航向參考系統（AHRS）

文章出處：新聞資訊責任編輯：深圳市廣陵達科技有限公司發表時間：2024-11-06 17:32:13

姿態和航向參考系統 (AHRS) 使用由微機電系統 (MEMS) 慣性傳感器組成的慣性測量單元 (IMU) 來測量角速率、加速度和地球磁場。然后可以使用這些測量結果來估計物體的姿態。

系統貢獻

AHRS 通常包括 3 軸陀螺儀、3 軸加速度計和 3 軸磁力計，以確定系統方向的估計。這些傳感器中的每一個都為組合系統提供不同的測量結果，并且每個傳感器都表現出獨特的局限性。

陀螺儀

陀螺儀為 AHRS 提供系統角速率的測量結果。然后對這些角速率測量值進行積分以確定系統姿態的估計。然而，為了確定當前姿態，還必須知道系統的初始姿態。隨著時間的推移，由于陀螺儀本身固有的噪聲和偏置特性，計算出的姿態會無限地偏離系統的真實姿態。

加速度計

加速度計為 AHRS 提供系統加速度的測量值，并假定僅測量重力。這種假設允許加速度計從重力矢量方向計算俯仰角和橫滾角，如圖 1.15 所示。然而，加速度計測量中的任何偏差或其他誤差都會導致俯仰角和滾動角的計算出現誤差。此外，由于假定加速度計僅測量重力，因此任何添加的動態運動也會導致系統俯仰和橫滾的計算出現錯誤。

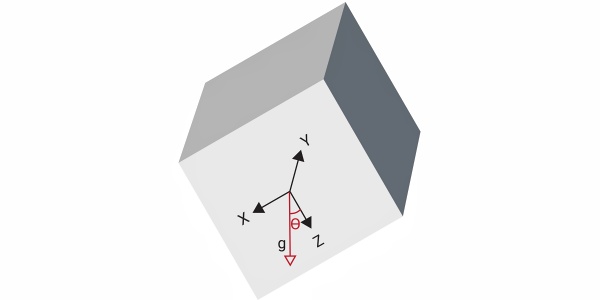

加速度計俯仰和橫滾示意圖

圖：1.15 加速度計俯仰和橫滾

磁力計

由于加速度計只能測量俯仰和橫滾，因此磁力計通過將系統周圍磁場的測量值與地球磁場的測量值進行比較，為 AHRS 提供偏航測量值，就像傳統的磁羅盤一樣。在大多數 AHRS 裝置中，磁力計測量對俯仰角和橫滾角估計沒有影響。

雖然看似簡單，但使用磁力計準確估計航向?qū)嶋H上非常具有挑戰性。地球磁場很弱，因此大型金屬結構、高功率電纜或任何其他磁干擾都會扭曲地球磁場并導致估計航向角出現誤差。由 AHRS 固定的物體（例如車輛）引起的干擾可以使用稱為硬鐵和軟鐵 (HSI) 校準的校準進行補償，但前提是這些干擾不隨時間變化。先進的濾波技術可用于減輕環境中外部干擾的影響，但其有效性因制造商和應用而異。

此外，地球的磁北極與真北或地球的地理北極不在同一位置。如果需要相對于正北的航向角，則必須將這兩個極點之間的偏角考慮到航向確定中。

系統融合

在 AHRS 中，陀螺儀、加速度計和磁力計的測量結果結合在一起，通常使用卡爾曼濾波器來提供系統方向的估計?？紤]到每個傳感器的假設，該估計技術使用這些原始測量值來得出姿態的優化估計。除了姿態之外，卡爾曼濾波器還估計陀螺儀偏差或陀螺儀的漂移誤差。然后，陀螺儀偏置可用于補償原始陀螺儀測量結果，并有助于防止陀螺儀隨時間的漂移。通過將每個傳感器的數據組合到卡爾曼濾波器中，可以獲得系統的無漂移、高速定向解決方案。

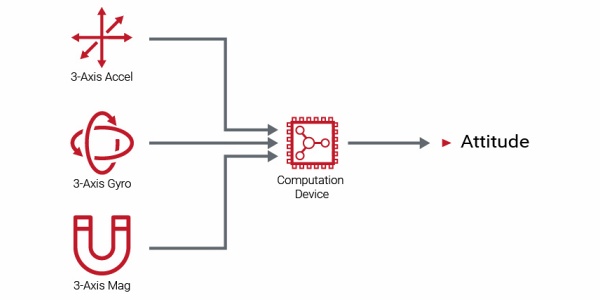

AHRS 組件圖

圖：1.16 AHRS 組件圖

AHRS 的挑戰

雖然陀螺儀、加速度計和磁力計本身面臨的許多限制可以通過將它們組合在一起來緩解，但使用 AHRS 仍然存在一些挑戰，可能會導致系統姿態估計出現錯誤。這些挑戰包括加速度計和磁力計上的瞬態和交流干擾、持續動態加速度以及內部和外部磁干擾。

瞬態或振蕩干擾

通過這些時間常數進行適當?shù)恼{(diào)諧和依賴集成陀螺儀，幾乎可以完全減輕在短時間內引起加速度或磁擾的任何類型的瞬態或交流擾動。對于工業級傳感器，“短”時間段對應于大約 <1 秒的持續時間，或振蕩速度快于 1 Hz，較高等級的傳感器能夠濾除較長的時間常數，反之亦然。

持續加速

持續的動態加速度可能會導致俯仰角和側傾角的估計出現問題，因為加速度計單獨測量重力的假設不斷被違反。對于 AHRS 來說，最常見的情況是飛機在傾斜轉彎時出現嚴重問題。當這種情況發生時，加速度計測量重力加上由于沿彎曲路徑行進產生的向心力而產生的長期加速度。這會產生一個垂直于飛機機翼的測量矢量，并導致 AHRS 估計滾轉角為零，而飛機實際上處于傾斜轉彎，因此相對于地平線具有顯著的滾轉角，如圖所示1.17。

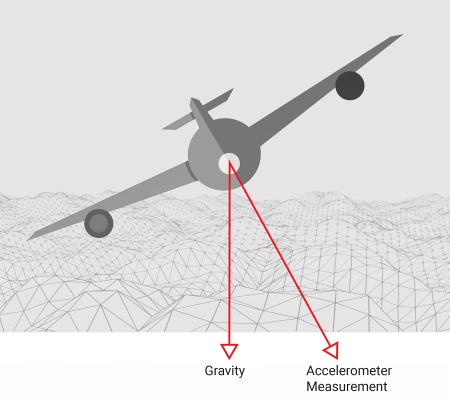

協調轉彎中測得的加速度

圖：1.17 協調轉彎中測得的加速度

持續的動態加速度也可能是由系統的啟動和停止引起的，例如起飛和著陸期間的飛機或紅綠燈處的車輛。這種類型的運動會導致估計系統俯仰角的問題。不幸的是，在持續動態加速期間，陀螺儀不能用于承受運動，因為其固有的漂移意味著它在較長時間內不可信。

最后，彈道飛行、自由落體或軌道動力學使加速度計測量為零，從而無法向 AHRS 濾波器提供有關傳感器方向的信息。這對于彈道飛行來說尤其成問題，因為 AHRS 可能會混淆風阻和重力。

如果 AHRS 接收系統的實時速度測量值，則可以在姿態估計中估計和補償持續動態加速度。

磁干擾

系統內部或外部的磁干擾也會給 AHRS 帶來問題，并導致磁力計測量偏置和扭曲的磁場。內部磁干擾是 AHRS 牢固連接的系統的磁特征造成的。它們可以是非可變干擾，例如鋼板，也可以是可變干擾，例如電機或多旋翼。外部磁干擾是由系統周圍環境中的任何物體引起的，例如電池、電子產品、汽車、混凝土中的鋼筋和其他含鐵材料。這些磁干擾導致磁力計測量誤差增加，從而導致航向角估計誤差。為了解決系統內部任何不變的磁干擾，可以在系統上執行硬鐵和軟鐵 (HSI) 校準。

“無漂移”解決方案中的漂移

由于傳感器偏差或違反各自的操作假設，加速度計和磁力計姿態解決方案中存在的誤差在較長時間內在 AHRS 解決方案中無法避免。事實上，這些錯誤可能會導致 AHRS 的“無漂移”姿態解決方案出現有限漂移。

通過靜態-動態-靜態測試可以揭示這一點的一個簡單說明。該測試分為三個部分，其中系統在測試的第一部分中處于靜止?fàn)顟B(tài)，在短暫的第二部分中經歷動態運動，最后在測試的第三部分中返回到靜止?fàn)顟B(tài)。在靜止期間，系統的姿態最終來自（可能是錯誤的）加速度計和磁力計測量。然而，在簡短的動態部分，陀螺儀測量主導 AHRS 響應。

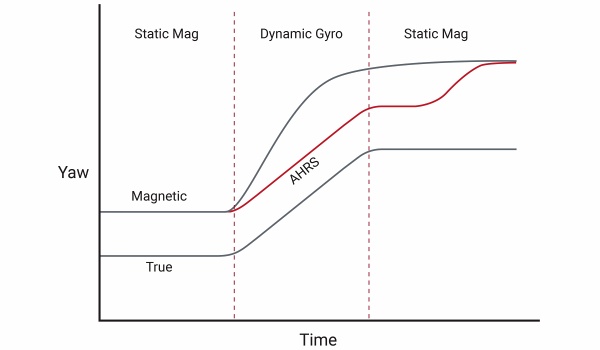

圖 1.18 顯示了靜態-動態-靜態測試的示例，其中在車輛轉彎時跟蹤偏航測量。在這種情況下，車輛的磁特征尚未使用 HSI 校準進行補償，因此在整個測試過程中磁航向測量不準確。

靜-動-靜響應

圖：1.18 靜-動-靜響應

在測試的初始靜止部分，磁力計測量確定車輛的航向。一旦車輛開始駛過轉彎，陀螺儀就會準確地跟蹤航向的變化，即使初始航向是錯誤的。轉彎完成后，車輛返回靜止?fàn)顟B(tài)。隨著時間的推移，即使對于經過良好調整的 AHRS，磁力計也會在陀螺儀中發揮自身的作用，因為陀螺儀中可能存在的漂移會阻止 AHRS 繼續信任其集成解決方案。由于磁力計仍然受到車輛磁特征的影響，因此 AHRS 報告的航向會發生漂移，直到它穩定在磁力計報告的新（仍然錯誤）航向中。
