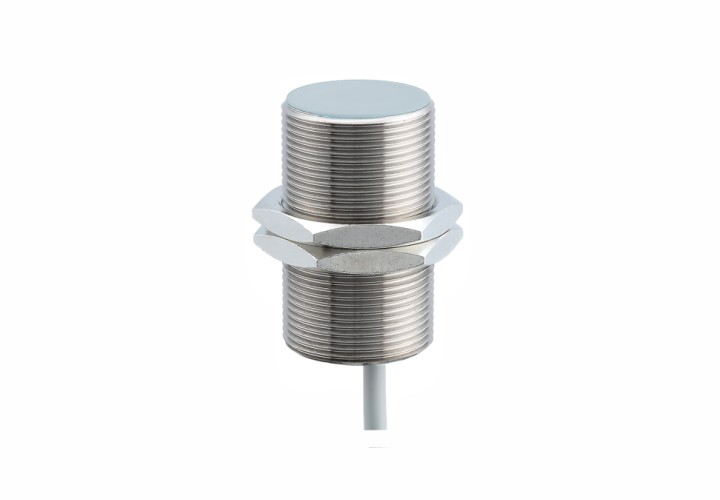

堡盟 Baumer IWRM 30I9501 電感式測距傳感器,貨號: 10216777。
? 測量距離:5 … 10 mm;
? 輸出電路:電流輸出;
? 連接方式:2米電纜;
? 工作溫度:0 … +60 °C;
? 防護等級:IP 67。
(1)基本參數 | |
安裝方式 | 齊平 |
測量距離 Sd | 5 … 10 mm |
參考距離 | 7,1 … 7,9 mm |
測量速度 | < 1,5 mm / ms |
重復精度 | 0,02 mm |
線性誤差 | ± 200 μm |
溫度系數 | μm / (K mm) |
(2)電氣參數 | |
電源電壓范圍 +Vs | 15 … 30 VDC |
最大電流消耗(無負載) | 35 mA |
輸出電路 | 電流輸出 |
輸出信號 | 4…20 mA |
負載電阻(+Vs最小) | < 500 Ohm |
負載電阻(+Vs最大) | < 1000 Ohm |
殘余輸出信號 | < 0,5 % Vs |
短路保護 | 是 |
反極性保護 | 是 |
(3)機械參數 | |
類型 | 圓柱形,螺紋版 |
感應面材質 | PBT |
外殼材質 | 黃銅鍍鎳 |
尺寸 | 30 mm |
外殼長度 | 60 mm |
連接方式 | 2米直接出線 |
最大緊固扭矩 | 200 Nm (Front: 140 Nm) |
(4)環境條件 | |
工作溫度 | 0 … +60 °C |
防護等級 | IP 67 |

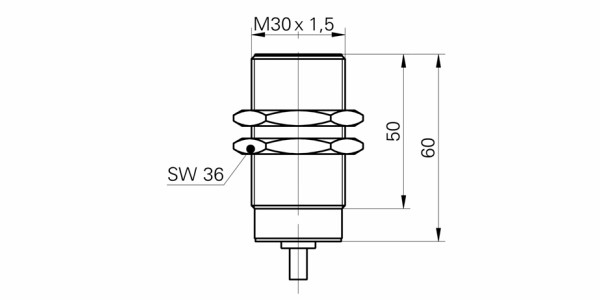

尺寸圖

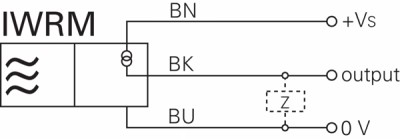

接線圖
