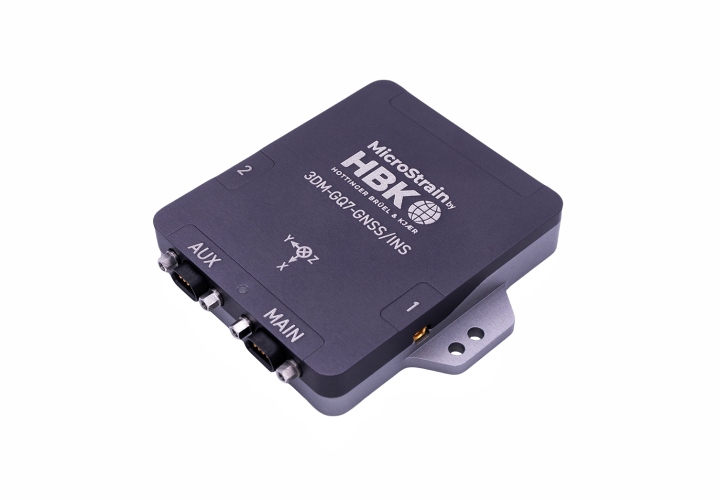

美國 Lord（現為 HBK 旗下）MICROSTRAIN 3DM-GQ7-GNSS/INS 戰術級雙天線多頻段RTK 導航系統傳感器（工業封裝），是一款一體化導航解決方案，具有厘米級位置精度。3DM-GQ7-GNSS/INS 是我們的首款雙天線、支持 RTK 的 INS，即使在不可預測的條件下也能實現出色的性能。它配備了雙多頻段 GNSS 接收器、低噪聲和低漂移 MEMS 慣性傳感器以及強大的自適應卡爾曼濾波器。與我們的3DM-RTK 調制解調器和SensorCloud RTK校正服務配合使用時，3DM-GQ7-GNSS/INS 是最佳的單一供應商 RTK 導航解決方案。
MicroStrain by HBK 3DM-GQ7-GNSS/INS 導航傳感器具有原生 RTK 功能，可在您最需要的時候提供出色的性能。多頻段 RTK 與 SensorCloud RTK 網絡和支持蜂窩的 3DM-RTK 調制解調器相結合，使其成為一款完整的開箱即用的高級導航傳感器，適用于無人機、無人駕駛車輛導航、輪式和腿式機器人以及自動駕駛車輛應用。
| 產品亮點 | ||
? 1.5°/h 陀螺儀偏置不穩定性； ? 雙天線 GNSS 航向； ? RTK 厘米級精度； | ? 可調采樣率高達 1 KHz； ? 戰術級IMU； | ? 先進的緊耦合 EKF； ? 重量輕（78 克）且薄型。 |
| （1）傳感器 | （2）操作 | （3）封裝 |
? RTK 定位精度高達 1 cm + 1 ppm； ? 多頻 GNSS 接收器提供 1.2m 單點 L1/L2 位置精度； ? 多星座接收器均具有 184 個跟蹤通道，可在具有挑戰性的 GNSS 環境中實現快速信號采集和穩健的信號跟蹤； ? 雙 GNSS 天線航向，航向精度為 0.2°，不受磁干擾； ? 戰術級 IMU 的偏差不穩定性 <2°/小時，可在 GNSS 中斷期間提供卓越的位置精度； ? 0.05° 俯仰/橫滾精度。 | ? 接受標準 RTCM 實時運動 (RTK) 校正； ? 采樣率可調高達 1KHz； ? 34狀態自適應EKF； ? 可獨立配置的 IMU、GNSS、EKF 輸出； ? 前向兼容的 MIP 協議優化帶寬； ? 用于配置、控制、顯示和記錄的SensorConnect軟件； ? MSCL開源 API，易于集成。 | ? 陽極氧化鋁； ? 精密對準功能； ? 高度緊湊且薄型： ? 76 毫米 x 68.6 毫米 x 13.3 毫米； ? 78克。 ? USB 和 RS-232 接口； ? –40 至 +85°C 工作溫度范圍。 |

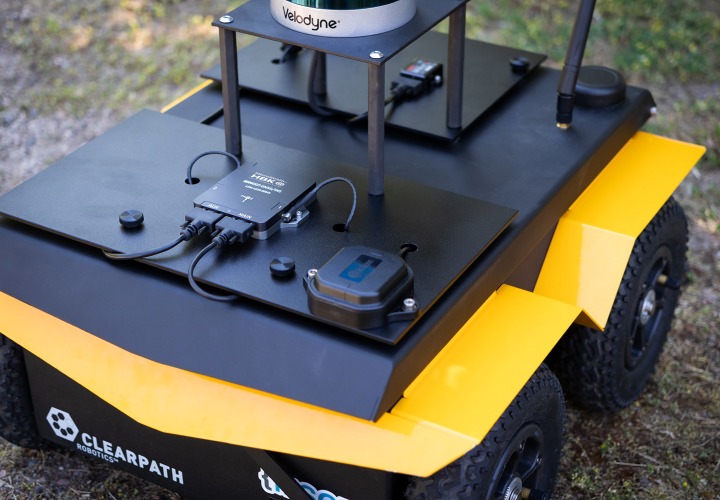

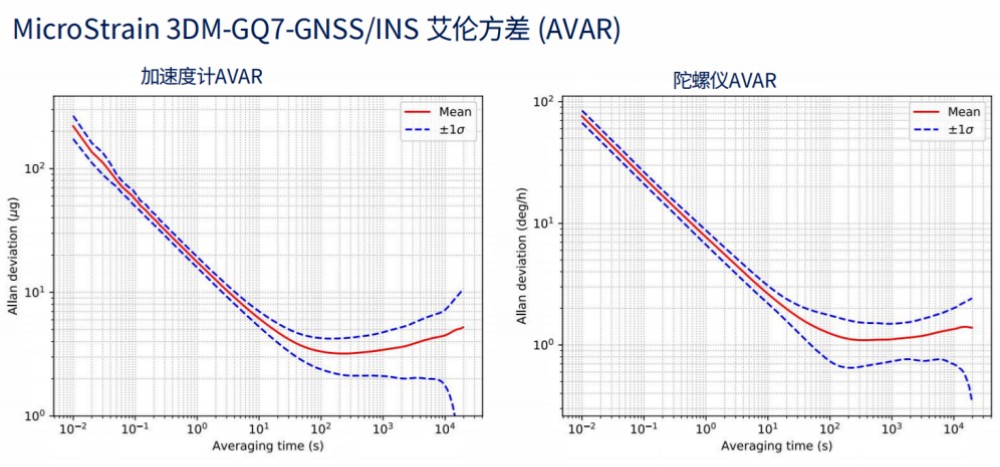

| （1）機器人導航 | （2）無人機導航 | （3）移動測繪、SLAM 和 PNT |
? 低噪聲、低漂移 MEMS 陀螺儀和加速計可在惡劣地形下提供準確且穩定的 PVA（位置、速度、姿態）輸出。 ? 自適應卡爾曼濾波器算法提供卓越的動態性能。 ? 卓越的 IMU 性能和 EKF 強大的異常抑制能力有助于在 GNSS 中斷或拒絕環境下進行導航。 ? 完全校準和溫度補償?shù)?IMU 在苛刻的環境中提供穩定的性能。 | ? 低噪聲、低漂移 MEMS 陀螺儀和加速計可在急轉彎、強風等情況下提供準確且穩定的 PVA（位置、速度、姿態）輸出。 ? 卓越的 IMU 性能和 EKF 強大的異常抑制能力有助于在 GNSS 中斷或拒絕環境下進行導航。 ? 完全校準和溫度補償保證了室外工作溫度范圍內的穩定性能，即使在波動較大的情況下也是如此。 | ? 低噪聲、線性且穩定的 MEMS 陀螺儀和加速計可在轉彎和顛簸期間實現卓越的航向精度。 ? 自適應卡爾曼濾波器算法提供卓越的動態性能。 ? 自動自校準和自動異常拒絕使帶有磁力計的裝置成為可靠且準確的航向參考。 ? 完全校準和溫度補償?shù)?IMU 在苛刻的環境中提供穩定的性能。 |
| （1）系統性能 | |||||
| 位置 | 姿態 | 動態的 | |||
| 單點，水平[1]： | 1.25 m | 橫滾、俯仰： | 0.05° | 速度： | 0.05 m/s |
| 單點，垂直[1]： | 2 m | 航向[3]： | 0.25° | ||
| RTK[1.2]： | 2cm | ||||
| （2）IMU | ||||
| 速度計 | 陀螺儀 | 磁力計 | 氣壓計 | |
| 范圍： | ±8 g | ± 300 °/s | ±8 Gauss | 260 to 1260 mbar |
| 隨機漫步： | 20 μg/√Hz | 0.15 °/√h | - | - |
| 偏差不穩定性： | 5 μg | 1.5 °/h | - | - |
| 噪聲密度： | 20 μg/√Hz | 8.75 °/h/√Hz | - | - |
| 開啟至開啟偏置 [4] | 50 μg | 0.002 °/s | - | - |
| 隨溫度變化的偏置誤差： | 0.4 mg | 0.03 °/s | - | - |
| 溫度范圍內的比例因子誤差： | 600 PPM | 1000 PPM | - | - |
| （3）接口 | |||
| 連接器： | 2x Micro D9 | 通訊接口： | 2x RS-232、2x USB |
| GNSS 天線端口： | 2x MMCX | 輸出數據速率（IMU和EKF）： | 1 to 1000 Hz |
| 外部輔助輸入： | RTCM 3.1、GNSS、里程表、航向 | I/O： | 4x GPIO |
| （4）GNSS | |||
| 接收器數量： | 2 | 通道數： | 184 |
| 星座： | GPS/QZSS、GLONASS、伽利略、北斗*、SBAS | ||
| 頻率： | L1C/A、L2C、L1OF、L2OF、E1B/C、E5b、B1、B2 | ||
| 操作限制： | 海拔50,000米，速度500 m/s | ||
| [*] 未來固件版本將提供北斗支持 | |||
| （5）物理和電氣 | |||
| 重量： | 78克 | 尺寸： | 76mm x 68.6mm x 13.3mm |
| 功耗： | 2.0W（典型）、2.5W（最大） | 工作電壓： | 5至16VDC |
| GPIO電壓： | 5V | 工作溫度： | -40°C 至 85°C |
| 天線輸出電壓： | 3V | 天線輸出電流： | 100mA |
| MTBF： | 389,237小時（Telecordia方法，GM/35C） | ||
[1] 24 小時靜態，RMS [2] 1 cm + 1 ppm，距基站 10 公里處 2 cm [3] 雙天線，RMS，1.5 m 基線 [4] 偏置重復性，<24小時 | |||
| 相關圖紙 | |
 |  |
| 應用實例 | 3DM-GQ7-GNSS/INS |
 | |

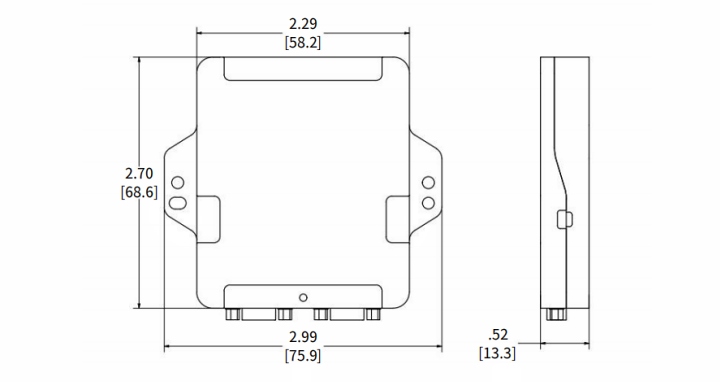

| 尺寸圖 | |
 | |
