傳感器融合已成熟

文章出處：新聞資訊責任編輯：深圳市廣陵達科技有限公司發表時間：2024-11-21 16:41:23

隨著時間的推移，傳感器已經從簡單的模擬和機械結構演變?yōu)榛谛酒臄?shù)字設備，這些設備連接到機器以監控機器的健康狀況以及環境條件。同樣，傳感器融合——多種類型的傳感器協同工作來解決問題——結合了許多其他技術的線索，創造了一些非常新穎和令人興奮的東西。

使用計算設備整理來自多個傳感器的數據并結合信息得出結論的想法至少自 20 世紀 50 年代以來就已存在。但這是異常困難的。 1960 年左右，幾位數學家開發了一套算法，試圖讓機器根據多個傳感器的輸入得出結論。這些過濾器還從噪聲或其他來源中刪除了無意義的數據。當然，不久之后軍方就決定這項技術將在他們的應用中有用。能夠處理來自多個來源的輸入并將其與存儲的數據進行比較將使軍方能夠更好地跟蹤和識別潛在的空中目標，甚至計算結果的確定性。有了更好的計算機和傳感器，技術在進步，但仍有復雜且昂貴的問題需要解決。

潛在應用

當微處理器首次問世時，人們將其描述為尋找問題的解決方案。同樣的情況也適用于傳感器融合。如果您有能力和智能來監控多個傳感器、實時分析數據并提供簡單的方向或控制動作，那么迄今為止未曾想到的應用程序幾乎是無限的。以下示例僅涉及表面：

? 健康監測——包括健康運動、患者監測和研究

? 監測老年人——健康監測，減輕人員負擔

? 汽車、運輸系統 - 監控和控制效率和安全功能

? 公共安全——比簡單的消防和安全系統更準確地識別潛在的危險狀況

? 娛樂 - 游戲，包括控制器和虛擬現實耳機

? 天氣——智能天氣預報站，不僅可以警告天氣變化，還可以控制系統為暴風雨做好準備（例如，關閉風暴百葉窗、關閉閥門等）

? HVAC/空氣質量——室溫、濕度、空氣質量、系統維護等智能控制。

雖然所有這些類型的功能已經以某種形式存在了很多年，但系統觀察多個傳感器并得出智能結論，甚至發起行動的能力是革命性的。

技術融合幸運的是，正如他們在其他電子領域所做的那樣，許多 IC 制造商已經承擔了這項繁重的任務。借助現成的傳感器融合和傳感器集線器芯片，現在可以有效地連接到各種數字傳感器以及其他路徑。創建自己的算法的負擔已經消除。

盡管術語確實略有不同，但許多 IC 制造商要么調整了現有的產品線，要么創建了全新的產品來解決傳感器融合任務。該處理由專用控制器芯片完成，該芯片可以被識別為 MCU、傳感器集線器或傳感器融合處理器。我們已經看到這項技術應用于消費市場的智能手機、活動監視器和其他設備。

蘋果、三星等公司的最新一代智能手機具有強大且多樣化的傳感功能，甚至不需要外部接口。其中包括三軸磁力計、三軸加速度計和三軸陀螺儀。這種組合能力通常稱為 9-DoF，即九個自由度。

大多數情況下，這些功能在手機中“始終開啟”。如果這些傳感器的數據處理由手機的中央微控制器管理，電池壽命將大大縮短。相反，高效的專用 MCU 芯片作為傳感器集線器處理數據，僅使用一小部分功耗。 NXP ARM M3 系列 MCU 就是一個例子。據 EETimes 報道，產品拆解專家 Chipworks 表示，蘋果使用了定制版的 NXP 芯片來監控 iPhone 5S 中的傳感器。 “M7 控制各種離散傳感器的功能，包括陀螺儀、加速計和指南針?！比鞘褂?Atmel 的 Core 8 位 AVR MCU 微控制器承擔了同樣的任務。

憑借如此強大的機載傳感技術，應用程序不斷涌現，它們利用 9-DoF 手機硬件來提供健康和活動監控，或者與 GPS 和外部數據配合運行，為用戶提供更多信息?，F(xiàn)在，將來自通過藍牙通信的外部設備的數據添加到已經多樣化的傳感器輸入中，功能似乎是無限的。芯片制造商的目標是讓工程師能夠設計出提供實時傳感器數據的系統，這些數據可用于以最小的功耗和最長的電池壽命提供所需的情境感知。除了智能手機之外，高度優化的解決方案還可以解決平板電腦、超級本、物聯網設備、游戲、醫療保健、環境監測和可穿戴計算等應用。

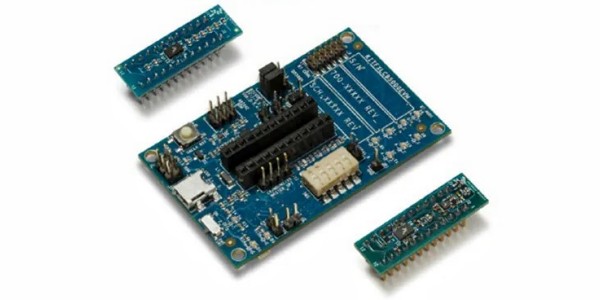

開發板可讓設計工程師輕松涉足這項技術。 Atmel 的 ATAVRSBIN2 就是這樣的一個例子。 Atmel 已將傳感器與各種產品融合，他們稱之為“完整的傳感器生態系統”。 Atmel 發現，同時分析和融合來自不同傳感器和傳感器類型的數據并不是它可以單獨處理的任務。為了克服這些復雜性，該公司與許多領先的傳感器制造商和傳感器融合專家合作，提供完整、易于實施的傳感器集線器解決方案。

2-01

當前的趨勢是將 MCU 與三個或更多 MEMS 傳感器結合在一個封裝中。 STMicroElectronics 的 LIS331EB 就是一個例子，它將高精度三軸數字加速度計與微控制器集成在一個 3 x 3 x 1 mm 封裝中。該微控制器是超低功耗 ARM Cortex-M0，具有 64 KB 閃存、128 KB RAM、嵌入式定時器、2 個 I2C（主/從）和 SPI（主/從）。 LIS331EB 還可以在內部處理外部傳感器（總共九個）感測的數據，例如陀螺儀、磁力計和壓力傳感器。作為傳感器中樞，它將所有輸入與 iNEMO 引擎軟件融合在一起。意法半導體的 iNEMO 發動機傳感器融合軟件套件應用一組自適應預測和過濾算法來理解（或融合）來自多個傳感器的復雜信息。

飛思卡爾還提供將 MCU 和傳感器集成在單個封裝中的設備產品線。他們的 FXLC95000 Xtrinsic 運動傳感平臺集成了 MEMS 加速計和 32 位 ColdFire MCU。與 STMicroElectronics 設備類似，F(xiàn)XLC95000 可以同時管理來自內部和外部傳感器的數據。飛思卡爾是第一家推出嵌入傳感中樞的 MCU 的公司，該 MCU 還可以針對客戶特定的應用和算法進行編程。單個設備可以管理多達 16 個傳感器輸入，從而可以從應用處理器上卸載校準、補償和傳感器功能。它可以與飛思卡爾或第三方驅動程序配合使用。

融合與云的結合

雖然相當多的功能可以在本地實現，但與云的交互才是樂趣真正開始的地方。遠程傳感器數據可以由傳感器融合設備處理并發送到云端進行記錄、進一步分析，甚至命令采取行動。

例如，在遠程位置運行的無人值守的泵總是存在一定的故障風險。幾年前，可能已經安裝了遠程傳感器來識別它是否正在運行或什至出現故障?，F(xiàn)在，還可以監控同一臺泵的振動、廢氣化學、軸承噪音及其周圍的外部條件。預定程序可以使傳感器融合控制器關閉泵，甚至循環運行，直到技術人員到達。系統還會提前知道是否需要更換整個泵或僅更換一個組件。在這里，傳感器融合解決方案可以消除停機時間以及昂貴的緊急服務呼叫，甚至可以收集數據來分析泵的超時工作情況。同樣的總體思路也適用于監控飛行中的飛機發動機，大樓電梯，或者任何機械。

云的另一個應用是傳感器融合在現場進行，而不是在現場。借助可用的開源傳感器融合軟件，可以將單個傳感器數據傳輸?shù)椒?wù)器進行處理。

結論

傳感器融合是一項已經成熟的技術，并且恰逢其時地利用了傳感器、無線通信和其他技術的發展。該技術一度除了最先進的政府實驗室之外其他實驗室都無法實現，但現在可以使用現成的技術，其價格甚至適合許多消費產品的 BOM 預算。

如今，傳感器融合與移動技術和低成本數字傳感器的快速發展密切相關，有望實現爆炸性增長。對于設計工程師來說，現在是應用一些創造性思維并開始實驗的好時機！
