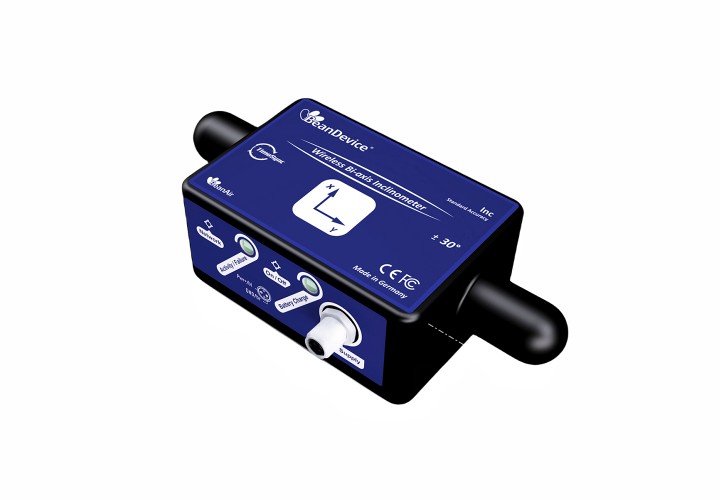

德國 BeanAir BeanDevice? 2.4GHz Inc 無線傾角傳感器|傾斜/傾角/坡度監測|低成本版本。
BeanDevice? 2.4GHz INC是一款帶有集成數據記錄器的無線傾斜儀，有多個版本（±30°或±90°雙軸） 。具有防水（IP67/Nema 6）和輕質鋁制外殼（80x55x36mm，155g）、超低功耗（睡眠模式下 30 μA）、可存儲多達 100 萬條數據日志的集成數據記錄器等特點作為一款微型天線罩全向天線，最大無線范圍可達 500 米 (LOS)，這款無線傾角儀非常適合所有類型的工業應用。
雖然絕大多數無線傳感器不適合惡劣的工業環境，但BeanDevice? 2.4GHz INC集成了創新的天線分集設計，可提高遭受隨機和多樣化干擾的環境中的無線電鏈路質量。天線分集可將無線鏈路的質量和可靠性提高 30%。
高性能 MEMS 傾角計和 5 階抗混疊濾波器（可由用戶遠程編程）相結合，可實現極高的精度（25°C 時 ±30° 版本為 ±0.04°）。
我們出色的 TimeSync? 功能可以通過無線傳感器網絡實現 ±2.5ms 的時間同步。它有助于增強數據融合和模態分析的用戶體驗。尋求快速、輕松地與第三方軟件集成的用戶可以選擇我們的BeanGateway? 2.4GHz上提供的ModBus TCP/RTU/ASCII 協議。
? 高精度雙軸傾角儀，測量重復精度高（雙軸±30°版本±0.04° ，雙軸±90°版本±0.08°）。
? 時間同步無線傳感器網絡（精度±2.5ms）。
? 防水IP67外殼（Nema 6）。
? 集成鋰離子電池充電器。
? 嵌入式數據記錄器：多達 100 萬個數據點（帶事件匯聚）。
? 依靠 Beanair? 開發的無線電天線分集實現出色的無線電鏈路。
| （1）產品參考：BND-2.4GHz-INC – MR–PS | |
MR – 測量范圍： - 15B : bi-axis ±30° - 30B : bi-axis ±90° | PS-電源： RB：內置可充電電池 XT：外部原電池 |
| 示例1：BND- 2.4GHz -INC-30B-RB-無線雙軸傾角儀，測量范圍±30°，內置可充電電池。 | |
| 示例 2：BND- 2.4GHz- INC-90B-XT - 無線雙軸傾角儀，測量范圍 ±90°，外部原電池。 | |
| （2）傳感器規格 | |
| 測斜儀技術 | 精確且低功耗的 MEMS 技術 |
| 測量分辨率（帶寬 10 Hz） | 0,0025° |
| 噪音密度 | 0.0008°/√Hz |
| 測量重復性（滿量程，@ 25°C，每 2 秒靜態測量模式） | ±0.04° for bi-axis ±30° version |
| ±0.08° for bi-axis ±90° version | |
| 長期穩定性 (@23°C) | <0.014° |
| 失調溫度依賴性 | ±0.008°/°C |
| 靈敏度溫度依賴性 | ±0.008%/℃ |
| 模數轉換器 | 具有溫度補償功能的 16 位 SAR 架構（逐次逼近寄存器） |
| 傳感器頻率響應 (-3 dB) | DC to 28 Hz |
| 噪聲譜密度 | DC to 100 Hz |
| 0.0008°/√Hz | |
| 抗鋸齒硬件濾波器 | 巴特沃斯五階濾波器 – 截止頻率：1 Hz 至 100 Hz 遠程可編程 (BeanScape?) |
| （3）可通過 BeanScape? 2.4GHz 軟件進行配置 | |
數據采集模式 （SPS = 每秒采樣數） | 靜態數據采集：低占空比數據采集 (LDCDA) 和報警模式（基于報警閾值）。 |
| 測量心跳1秒至24小時。 | |
| 動態數據采集（不適用于帶有參考擴展名 XT 的設備）：流式傳輸和 SET（帶事件觸發的流式傳輸）模式 。 | |
| 報警閾值 | 三級警報：警報 < 操作 < 警報 |
| 采樣率（流媒體和SET模式） | Minimum: 1 SPS |
| Maximum: 100 SPS on each axis | |
可編程截止頻率 （抗混疊濾波器） | 1-100 Hz |
| 電源模式 | 省電模式和活動電源模式（XT 版本不可用，外部電源） |
| （4）射頻規格 | |
| 無線技術 | 超高功率和免許可 2.4Ghz 無線電技術(IEEE 802.15.4E)。 |
| 無線傳感器網絡拓?fù)?/td> | 點對點/星型 |
| 數據速率 | 250 Kbits/s |
| 射頻特性 | ISM 2.4GHz – 16 個通道。 BeanAir? 設計的天線分集架構。 |
| 發射功率 | +18 dBm |
| 接收靈敏度 | -104 dBm |
| 最大無線電范圍 | 視線范圍內 500 m |
| 非視距內 30-100 m | |
| 天線 | 具有天線分集功能的全向天線罩天線 |
| 增益：3 dBi | |
| 防水等級IP67 | |
| （5）嵌入式數據記錄儀 | |
| 存儲容量 | 多達 100 萬個數據點 |
| 無線數據下載 | 下載完整內存需要3分鐘（平均時間） |
| （6）TimeSync 功能：通過無線傳感器網絡 (WSN) 進行時鐘同步 | |
| 時鐘同步精度 | ±2.5 ms（25°C 時） |
| 晶體規格 | 公差±10ppm，穩定性±10ppm |
| （7）環境和機械 | |
| 套管 | 鋁 AL6061 & 防水外殼 尺寸（長x寬x高）：80x55x36 mm； 重量（含電池）：155g。 |
| 抗沖擊 | 100g during 50 ms |
| 工作溫度 | RB：內置可充電電池 -40 °C to +60 °C XT：外部電源 電池放電期間 -40 °C to +75 °C |
| 規范和無線電認證 | ? CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 |
| ? FCC (North America) | |
| ? ARIB STD-T66 Ver 3.6 | |
| ? ROHS - Directive 2002/95/EC | |
| IP|NEMA 評級 | IP67 | Nema 6 |
| （8）電源 | |
| 集成電池充電器 | 具有高精度電池監控功能的集成鋰離子電池充電器： ? 過壓/過流/短路/欠壓保護； ? 電池溫度監控。 |
| 3.3V 時的電流消耗 | ? 數據采集期間： 30 to 40 mA |
| ? 無線電傳輸期間：80 mA @ 18 dBm | |
| ? 省電模式期間：< 38 μA | |
| 外接電源 | 8-28VDC帶反極性保護 |
| 可充電電池 | 高密度鋰離子充電電池，容量為 950 mAh |

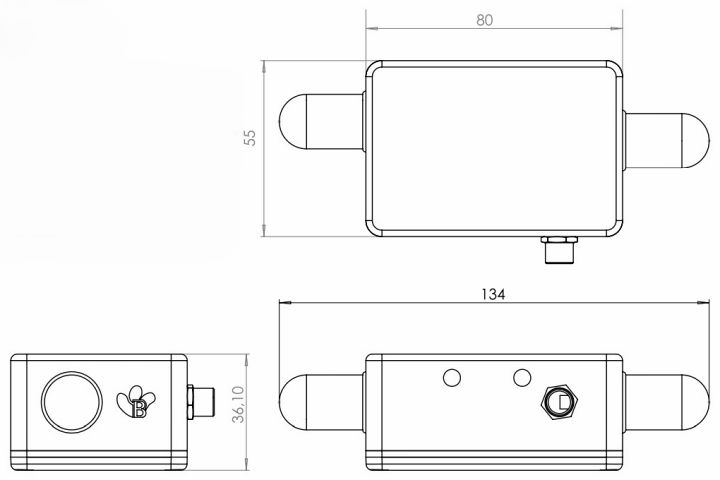

尺寸圖

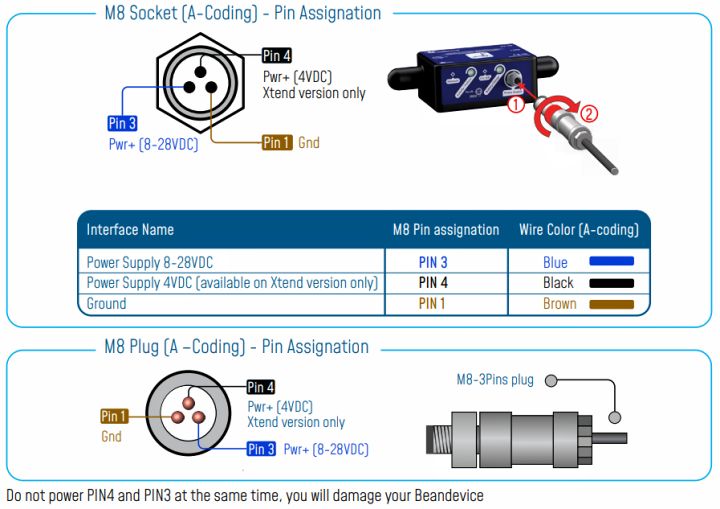

接線圖

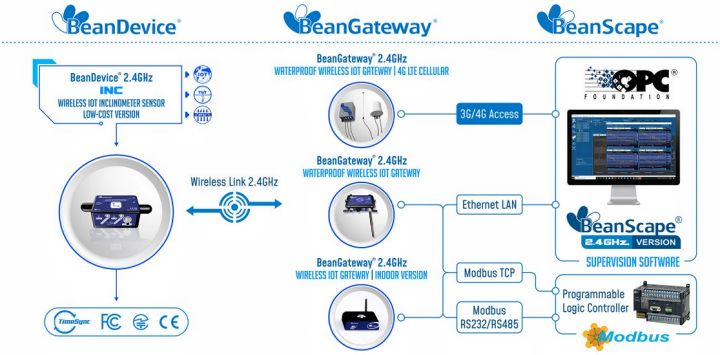

運行方式

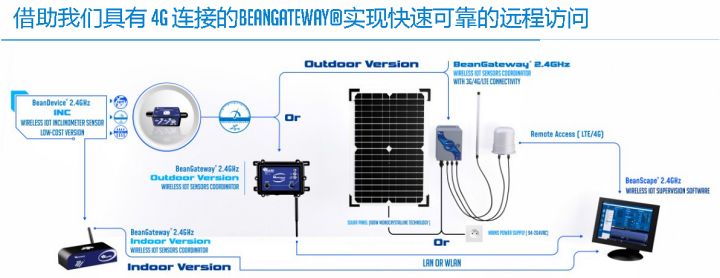

遠程訪問方式
? 平臺調平和穩定；
? 內置測試設備；
? 傾斜測量（建筑物、基礎設施和施工）；
? 石油鉆探；
? 軸向轉子測量。

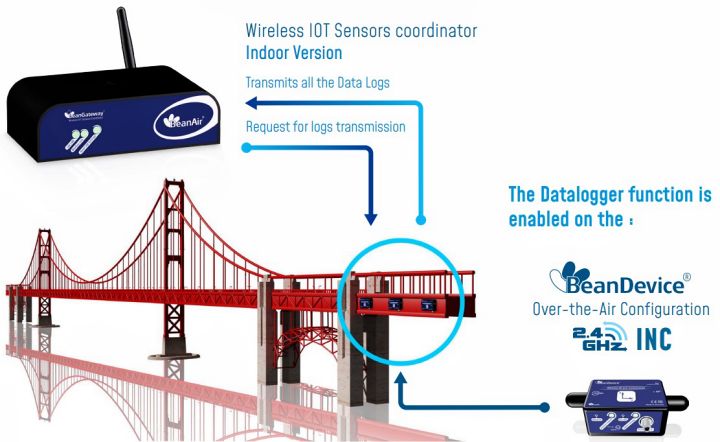

應用于橋梁傾斜監測
