您的位置: 首頁 > 無線傳感器及數據采集 > BeanAir BeanDevice? 2.4GHz HI-Inc 無線傾角傳感器
BeanAir BeanDevice? 2.4GHz HI-Inc 無線傾角傳感器
詳情說明

      德國 BeanAir BeanDevice? 2.4GHz HI-Inc 無線傾角傳感器 |傾斜  /傾斜/坡度監測。


      一、BeanDevice 2.4GHz HI-Inc 無線傾角傳感器概述

      BeanDevice? 2.4GHz HI-INC有多個版本（雙軸 ±30°），是一款帶有集成數據記錄器的無線傾斜傳感器。其特點是防水（IP67/Nema 6）和輕質鋁制外殼（80x55x36mm，155g）、超低功耗（睡眠模式下 30 μA）、集成數據記錄器，可存儲多達 100 萬條數據日志，該無線傾角儀配有微型天線罩全向天線，最大無線范圍為 500 米 (LOS)，非常適合所有類型的工業應用。


      雖然絕大多數無線傳感器不適合惡劣的工業環境，但BeanDevice? 2.4GHz HI-INC集成了創新的天線分集設計，可提高遭受隨機和多樣化干擾的環境中的無線電鏈路質量。天線分集可將無線鏈路的質量和可靠性提高 30%。


      高性能 MEMS 傾角計和 5 階抗混疊濾波器（可由用戶遠程編程）相結合，可實現極高的精度（25°C 時 ±15° 版本為 ±0.005°）。我們出色的 TimeSync? 功能可以通過無線傳感器網絡實現 ±2.5ms 的時間同步。它有助于增強數據融合和模態分析的用戶體驗。尋求快速、輕松地與第三方軟件集成的用戶可以選擇我們的BeanGateway? 2.4GHz上提供的ModBus TCP/RTU/ASCII 協議。

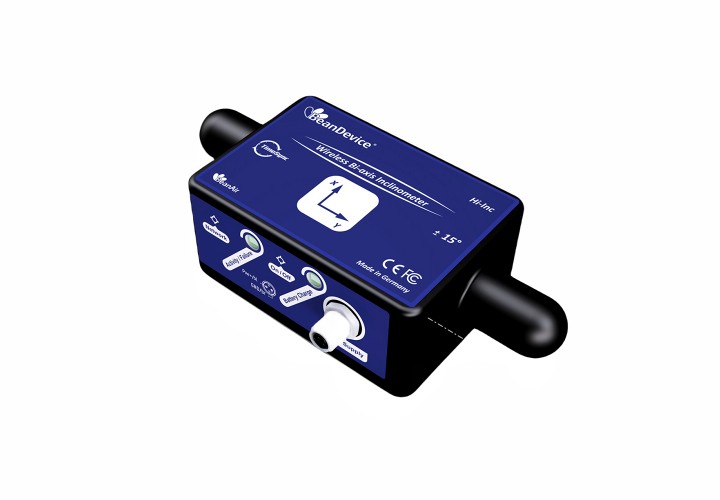

BeanDevice? 2.4GHz HI-Inc 無線傾角傳感器

      二、BeanDevice 2.4GHz HI-Inc 無線傾角傳感器的主要特點

         ? 時間同步無線傳感器網絡（精度±2.5ms）。

         ? 防水IP67外殼（Nema 6）。

         ? 集成鋰離子電池充電器。

         ? 嵌入式數據記錄器：多達 100 萬個數據點（帶事件約會）。

         ? 依靠 Beanair? 開發的無線電天線分集實現出色的無線電鏈路。

BeanAir BeanDevice? 2.4GHz HI-Inc 無線傾角傳感器

      三、BeanDevice 2.4GHz HI-Inc 無線傾角傳感器的技術規格

（1）產品參考：BND-2.4Hz-HI-INC – MR –PS

MR – 測量范圍：

- 15B : bi-axis ±15°

- 30B : bi-axis ±30°

PS-電源：

- RB：內部可充電電池

- XT：外部原電池

示例 1：BND- 2.4Hz- HI-INC-15B-RB：無線雙軸傾角儀，測量范圍 ±15°，內置可充電電池
示例 2：BND- 2.4Hz- HI-INC-30B-XT：無線雙軸傾角儀，測量范圍 ±30°，外部原電池


（2）傳感器規格
測斜儀技術精確且低功耗的 MEMS 技術
測量分辨率（帶寬 10 Hz）0,001°
噪音密度0.0004°/√Hz
測量重復性（滿量程，@ 25°C，每 2 秒靜態測量模式）±0.005° for bi-axis ±15° version
±0.006° for bi-axis ±30° version
長期穩定性 (@23°C)<0.004°
失調溫度依賴性±0.002°/°C
靈敏度溫度依賴性±0.005%/°C
模數轉換器具有溫度補償功能的 16 位 SAR 架構（逐次逼近寄存器）
傳感器頻率響應 (-3 dB)DC to 28 Hz

噪聲譜密度

DC to 100 Hz

0.0004°/√Hz
抗鋸齒硬件濾波器巴特沃斯五階濾波器 – 截止頻率：1 Hz 至 100 Hz 遠程可編程 (BeanScape?)


（3）可通過 BeanScape? 2.4GHz 軟件進行配置

數據采集模式

（SPS = 每秒采樣數）

靜態數據采集：低占空比數據采集 (LDCDA) 和報警模式（基于報警閾值）。

測量心跳1s to 24 hour

動態數據采集（不適用于帶有參考擴展名 XT 的設備）：流式傳輸和 SET（帶事件觸發的流式傳輸）模式  。

報警閾值三級警報：警報 < 操作 < 警報2 個高電平和 2 個低電平
采樣率（流媒體和SET模式）Minimum: 1 SPS
Maximum: 100 SPS on each axis

可編程截止頻率

（抗混疊濾波器）

1-100 Hz
電源模式省電模式和活動電源模式（XT 版本不可用，外部電源）


（4）射頻規格
無線技術超高功率和免許可 2.4Ghz 無線電技術(IEEE 802.15.4E)
無線傳感器網絡拓?fù)?/td>點對點/星型
數據速率250 Kbits/s
射頻特性ISM 2.4GHz – 16 個通道。 BeanAir? 設計的天線分集架構
發射功率+18 dBm
接收靈敏度

-104 dBm

最大無線電范圍視線范圍內 500 m
非視距內 30-100 m
天線具有天線分集功能的全向天線罩天線
增益：3 dBi
防水等級IP67


（5）嵌入式數據記錄儀
存儲容量多達 100 萬個數據點
無線數據下載下載完整內存需要3分鐘（平均時間）


（6）TimeSync 功能：通過無線傳感器網絡 (WSN) 進行時鐘同步
時鐘同步精度±2.5 ms（25°C 時）
水晶規格公差±10ppm，穩定性±10ppm


（7）環境和機械
套管

鋁 AL6061 & 防水外殼

尺寸（長x寬x高）：80x55x36 mm

重量（含電池）：155g

抗沖擊100g during 50 ms
工作溫度

RB：內置可充電電池

-40 °C to +60 °C

XT：外部電源

電池放電期間 -40 °C to +75 °C

規范和無線電認證 ? CE Labelling Directive R&TTE (Radio) ETSI EN 300 328
 ? FCC (North America)
 ? ARIB STD-T66 Ver 3.6
 ? ROHS - Directive 2002/95/EC
IP|NEMA 評級IP67 | Nema 6


（8）電源
集成電池充電器

具有高精度電池監控功能的集成鋰離子電池充電器：

 ? 過壓/過流/短路/欠壓保護；

 ? 電池溫度監控。

3.3V 時的電流消耗 ? 數據采集期間：30 to 40 mA
 ? 無線電傳輸期間：80 mA @ 18 dBm
 ? 省電模式期間：< 38 μA
外接電源8-28VDC 帶反極性保護
可充電電池高密度鋰離子充電電池，容量為 950 mAh

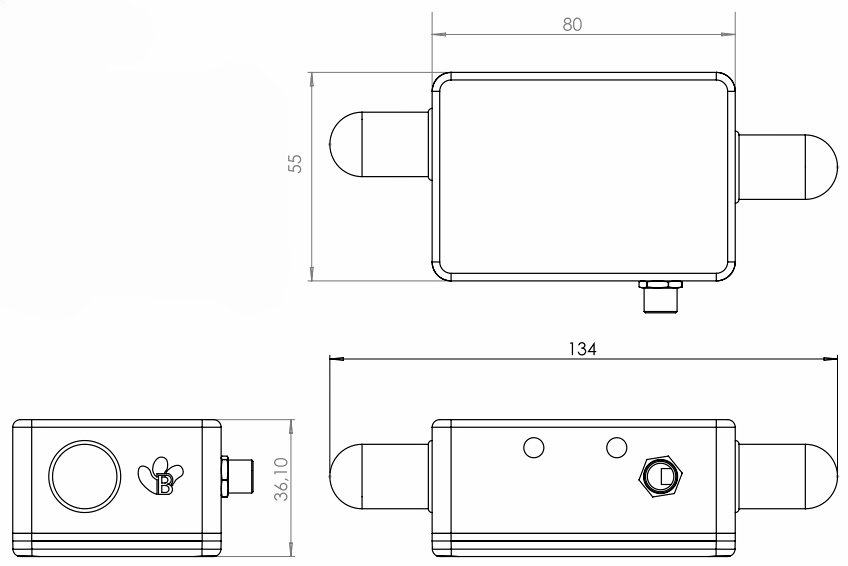

BeanDevice 2.4GHz HI-Inc 傳感器的尺寸圖

尺寸圖

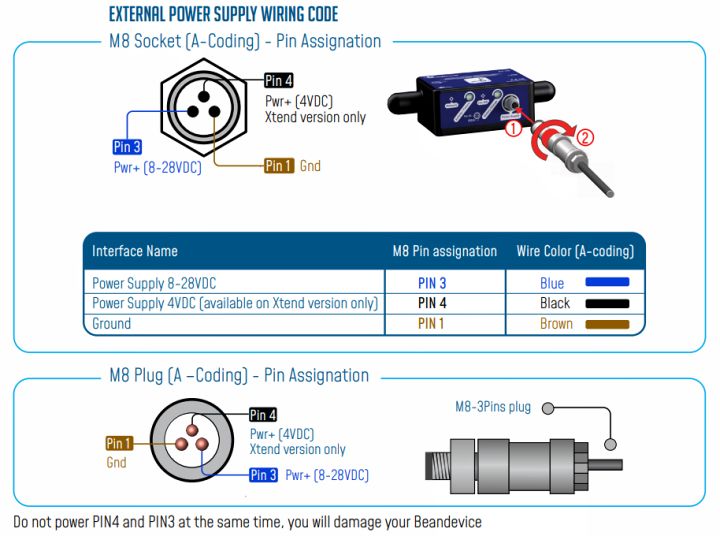

BeanDevice 2.4GHz HI-Inc 傳感器的電氣接線圖

接線圖


      四、BeanDevice 2.4GHz HI-Inc 無線傾角傳感器的運行方式

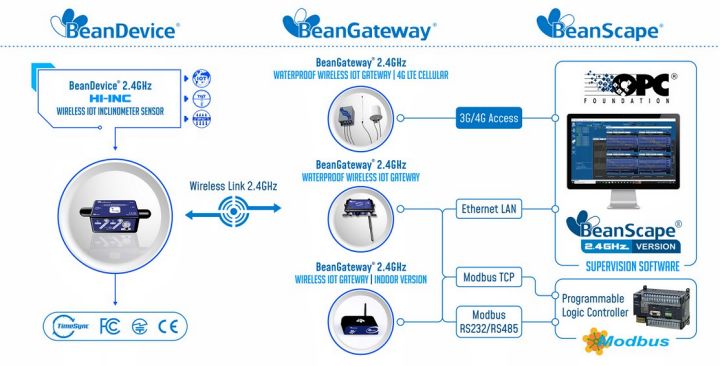

BeanDevice 2.4GHz HI-Inc 傳感器的工作運行方式示意圖

運行方式

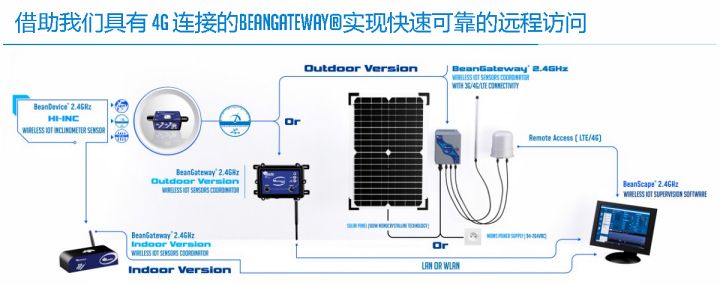

BeanDevice 2.4GHz HI-Inc 傳感器遠程訪問方式

遠程訪問方式


      五、BeanDevice 2.4GHz HI-Inc 無線傾角傳感器的應用領域

         ? 平臺調平和穩定；

         ? 內置測試設備；

         ? 結構健康監測（SHM）；

         ? 石油鉆探；

         ? 軸向轉子測量。

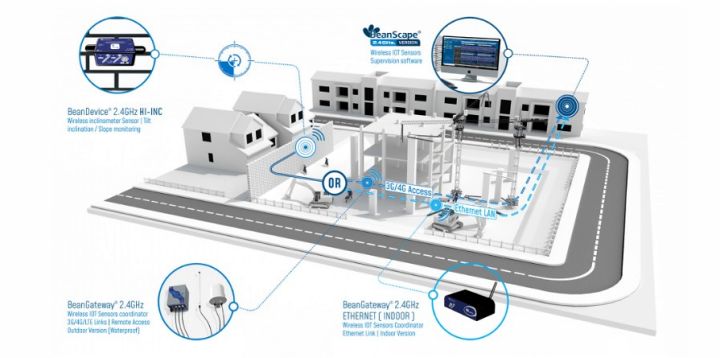

BeanDevice 2.4GHz HI-Inc 傳感器應用于施工現場傾斜監測

用于施工現場傾斜監測
