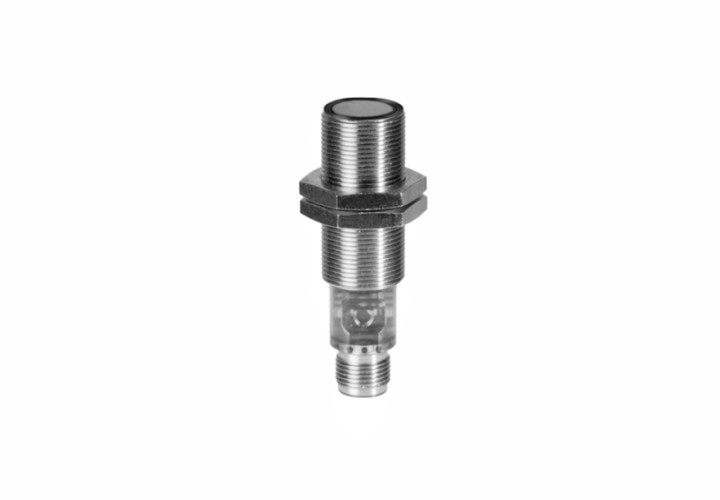

堡盟 Baumer UR18.EB0.2-GP2J.9SF 對射式超聲波傳感器|圓柱形傳感器，貨號： 11228073。與 UR18.TB0.2-ZZZZ.9SF 對射式超聲波傳感器（發射器）配套使用。
? 收發類型：接收器；
? 感應范圍：0… 2000 mm；
? 輸出電路：推挽；
? 調節：qTeach, line-Teach, IO-Link；
? 連接方式：M12接頭，5針；
? 工作溫度：-25 … 65 °C；
? 防護等級：IP 69。
| （1）基本參數 | |
| 發射器 / 接收器 | 接收器 |
| 感應范圍 Sd | 0 … 2000 mm |
| 感應范圍遠端限值 Sde | 0 … 2000 mm |
| 版本 | IO-Link |
| 物體尺寸（Sd = 50 mm） | > 4 cm2 |
| 典型遲滯 | 5 % Sde |
| 重復精度 | 3 mm |
| 溫漂 | < 2% Sde |
| 響應時間 ton | < 9 ms |
| 釋放時間 toff | < 9 ms |
| 調節 | qTeach，line-Teach，IO-Link |
| 聲波頻率 | 200 kHz |
| 對準器 | 目標物指示燈閃爍 |
| 輸出指示燈 | 黃色LED |
| 上電指示燈 | 綠色LED |
| （2）電氣參數 | |
| 電源電壓范圍 +Vs | 12 … 30 VDC |
| 最大電流消耗（無負載） | 25 mA |
| 輸出電路 | 推挽式 |
| 輸出電流 | 100 mA |
| 壓降 Vd | <3,5 VDC |
| 殘余紋波 | < 10 % Vs |
| 短路保護 | 是 |
| 反極性保護 | 是 |
| （3）通信接口 | |
| 接口 | IO-Link V1.1 |
| 波特率 | 38.4 kBaud (COM 2) |
| 周期時間 | ≥ 3 ms |
| 過程數據長度 | 48 位 |
| 過程數據結構： | 位0 = SSC1 位1 = SSC2 位3 = 報警 位16-31 = 16位測量值 |
| IO-Link端口類型 | A級 |
| 其他數據： | 過量增益 啟動次數 運行時間 啟動次數 工作電壓 設備溫度 直方圖 |
| 參數可調： | 時間過濾器 LED狀態指示燈 輸出邏輯 輸出電路 計數器 停用傳感器元件 “找到我”功能 |
| （4）機械參數 | |
| 類型 | 圓柱形，螺紋版 |
| 外殼材質 | 不銹鋼 (V2A) / TR90 |
| 有效感應面涂層 | PEEK |
| 寬度 / 直徑 | 18 mm |
| 高度 / 長度 | 64 mm |
| 連接方式 | M12 接頭，5針 |
| （5）環境條件 | |
| 工作溫度 | -25 … +65 °C |
| 儲存溫度 | -40 … +75 °C |
| 防護等級 | IP 69 |
| 保護等級（連接） | IP 67 |

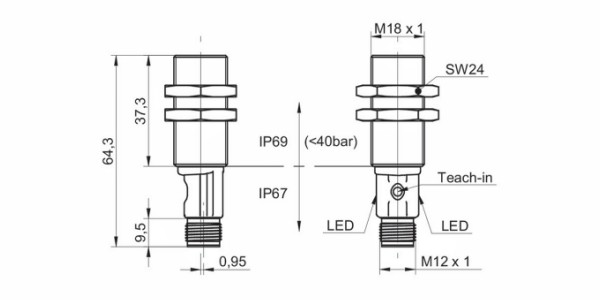

尺寸圖

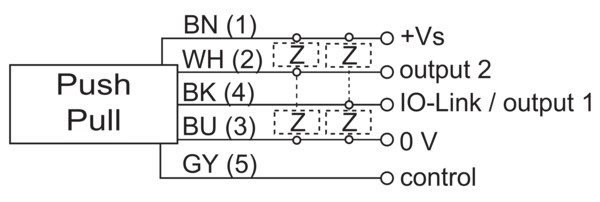

接線圖
