美國 Parker Lord MicroStrain 的 WSDA-BASE-101-LXRS 是一款 USB 操作網關/無線模擬輸出基站，具有八個模擬輸出，可中繼從其本地網絡內的任何傳感器收集的數據。
LORD Sensing無線傳感器網絡可通過可擴展的傳感器網絡實現同步，高速傳感和數據聚合。我們的無線傳感系統是測試和測量，遠程監控，系統性能分析和嵌入式應用的理想選擇。
網關通過分布式無線傳感器節點的網絡協調和維持無線傳輸。兼容節點和網關之間的LORD Sensing LXRS和LXRS +無線通信協議可實現高達16 ksps的高速，同步采樣和無損數據吞吐量。
用戶可以使用SensorConnect軟件輕松地對節點進行連續，周期性突發或事件觸發采樣的編程?？蛇x的基于Web的SensorCloud接口可優化來自遠程網絡的傳感器數據的數據聚合，分析，演示和警報。
? 網關從可擴展的無線傳感器網絡收集同步數據。
? 使用USB主機接口快速部署。
? 支持多個節點的數據采集設備（DAQ）最多八個通道的模擬輸出。
? 可以用作獨立設備或與主機同時使用。
? WSDA-BASE-101-LXRS 兼容所有LORD MicroStrain?傳感器節點。
? 無損數據吞吐量和節點到節點采樣；
? 在LXRS使能模式下，同步為±32μS；
? WSDA-BASE-101-LXRS 無線范圍可達2公里（典型值800米）。
? 通過數據收集輕松實現開箱即用的安裝可擴展的網絡；
? 基于Web的SensorCloud?進行數據可視化；
? 門戶網站提供快速數據導航和分析；
? 簡單的自定義集成，全面的SDK同步。
? 從單個網關管理數千個傳感器；
? 開箱即用的無線傳感解決方案減少了開發和部署的時間。
? 結構狀態監測；
? 設備性能監控，驗證，評估和診斷；
? 系統控制；
? 環境監測。
| （1）基礎規格 | |||
| 連接性： | ? USB 2.0 虛擬串行通信 @ 921,600 bps。 | ||
| （2）模擬輸出 | |||
| 模擬輸出： | ? 八個通道，0 至 3 V dc，1 個模擬更新指示器通道和每秒 1 個輸入/輸出脈沖通道，支持流式傳輸和低占空比數據收集。 | ||
| 模擬獨立操作： | ? WSDA-BASE-101-LXRS 前面板按鈕可訪問大多數軟件功能，包括觸發、睡眠、信標等。 | ||
| 模擬低通濾波器： | ? -3 dB 截止 @ 375 Hz。 | 零到滿量程誤差： | ? ±3mV（最大值） |
| 零刻度誤差： | ? + 5 mV（典型），+ 20 mV（最大值） | 滿量程誤差： | ? - 4.5 mV（典型值），- 30 mV（最大值） |
| （3）采樣 | |||
| 支持的節點采樣模式： | ? 同步、低占空比、連續、周期性突發、事件觸發和數據記錄（僅在低占空比模式下支持模擬輸出） | ||
| 同步信標間隔： | ? 1 Hz 信標提供 ± 32 μsec 節點間同步 | 同步信標穩定性： | ? ±3ppm |
| 網絡容量： | ? 每個 RF 通道（和每個網關）最多 2000 個節點，具體取決于活動通道的數量和采樣設置。 | ||
| （4）操作參數 | |||
| 射頻 (RF)收發器載體： | ? 2.405 至 2.470 GHz 直接序列擴頻超過 14 個通道，全球免許可，輻射功率可編程范圍為 0 dBm (1 mW) 至 16 dBm (39 mW)； （低功率選項可在美國境外使用 - 限制為 10 dBm (10 mW)。 | ||
| 射頻通訊協議： | ? IEEE 802.15.4 | 雙向射頻鏈路范圍： | ? 70 m 至 2 km 視線，帶射頻功率設置。 |
| 能量源： | ? 螺絲端子連接器：3.6 至 13.0 V dc，USB 端口：5 V dc 標準。 | ||
| 能量消耗： | ? 空閑：45.7毫安；八個活動節點通道以 256 Hz 低占空比運行：65.6 mA。 | ||
| WSDA-BASE-101-LXRS 工作溫度： | ? -40 °C 至 + 85 °C（電子）； | ||
| ? -30 °C 至 +70 °C（外殼/天線）。 | |||
| （5）物理規格 | |||
| 外形尺寸： | ? 128毫米x 70毫米x 20毫米無天線； | 重量： | ? 140克； |
| 外殼材料： | ? 黑色陽極氧化鋁。 | ||
| （6）其它參數 | |||
| 連接器： | ? Micro-USB，螺釘接線端子； | 通訊電纜： | ? USB標準到USB micro-B（入門套件中包含3英尺電纜）。 |
| 前面板界面： | ? 用于控制節點操作和采樣的按鈕。 | 兼容的傳感器節點： | ? 所有LXRS?傳感器節點，所有傳統的2.4 GHz節點。 |
| 固件： | ? 固件可通過軟件界面升級。 | ||
| 軟件： | ? SensorCloud?，SensorConnect?，Node Commander?，WSDA?數據下載器，Live Connect?，Windows XP / Vista / 7兼容 | ||
| 相關圖片 | |
 |  |

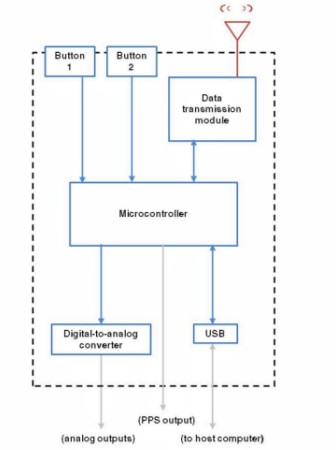

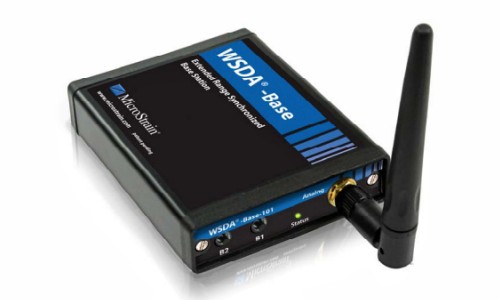

| WSDA-BASE-101-LXRS | 原理圖 |
 | |

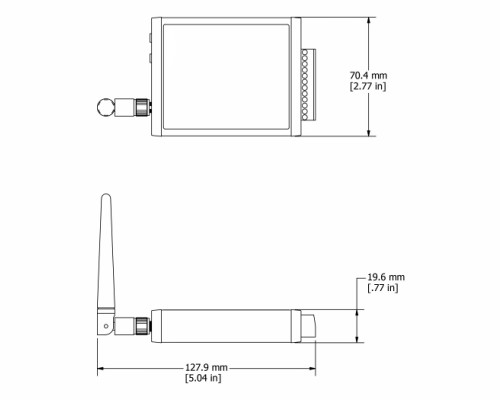

| 尺寸圖 | |
