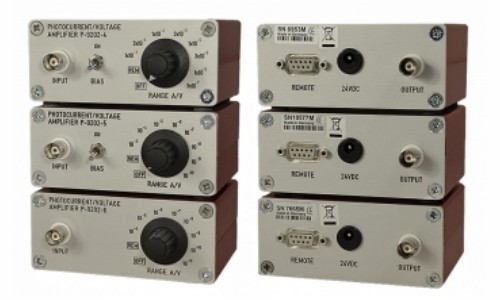

德國 Gigahertz-Optik P-9202-5 是一款通用跨阻信號放大器。
? 具有電流電壓轉換功能的高品質模擬放大器；
? 用于短路光電二極管操作的最小二極管偏移電壓 (1mV)；
? 5μs 至 20ms 上升時間，具體取決于放大倍數；
? 大 IU 放大范圍 – 1×10-10A/V 至 1×10-3 A/V。
當在光伏模式下工作時，硅、鍺和銦鎵砷光電二極管可提供光輸入與其電信號的最佳線性相關性。模擬信號放大器輸入端的實際短路需要電流電壓轉換放大器，其失調電壓非常低，與所選增益范圍無關。
P-9202 放大器組裝在金屬屏蔽外殼中，配備低噪聲反饋電阻器和用于增益選擇的金觸點讀取繼電器，可提供非常低的噪聲電壓信號。
P-9202-4 型號是一款快速放大器，具有從 300 nA/V 至 1 mA/V 的 8 級可切換靈敏度范圍，并且在所有增益范圍內具有幾乎恒定的 1 μs 轉換速率。光電二極管可以在光伏或光電二極管模式（-5 V 偏置電壓）下運行。適用于需要高達 1 MHz 的高帶寬或 1 μs 短上升時間的應用。
P-9202-5 型號是一款通用放大器，具有從 100 pA/V 到 1 mA/V 的 8 級可切換靈敏度范圍以及增益相關的轉換速率。光電二極管可以在光伏或光電二極管模式（-5 V 偏置電壓）下運行。
P-9202-6 型號是一款靈敏度極高的放大器，具有從 10 pA/V 到 100 μA/V 的 8 級可切換靈敏度范圍以及可變的增益相關轉換速率。該模型適用于涉及從 10 femto A (0.01 pA) 范圍開始的極低光電二極管信號的應用。
| （1）產品規格 | |||
| 電流輸入： | 連接器：BNC插座（屏蔽：-5V BIAS電壓或GND） | 最大信號電流： | ±5毫安 |
| 最大輸入電壓： | 直流電源電壓 / 2 | 偏差： | ± 2 pA（@ 20°C） |
| 偏差： | 輸入 BNC 插座屏蔽處的 -5V 偏置電壓（可切換至 0 VDC 或 -5V DC）。如果使用 -5V 偏置電壓，則探測器的陽極必須連接到屏蔽層，陰極必須連接到 BNC 輸入連接器的內部觸點。 | ||
| 輸出電壓： | 輸出電壓對應于輸入電流 連接器：BNC 插座輸出電壓：±9V 如果使用示波器測量輸出電壓，請將示波器的輸入阻抗設置為1MOhm。 | ||
| 電流/電壓增益范圍： | 8（參見“范圍數據規范”） | 測量范圍： | 10 位旋轉開關（OFF、REM、8 個范圍） |
| 接口： | 用于外部增益開關的光耦合器輸入 (5V / 25mA) 連接器：DSUB 9 針，母頭 | ||
| 范圍規格 | |||||
| 范圍編號 | 范圍增益（A/V） | 轉換率(10 - 90)% | 噪音 | 誤差（20°C） | 偏移*)(20°C) |
| 1 | 1·10-3 | 5 μs | 1 mV | 0.2% 1 mV | 10 nV |
| 2 | 1·10-4 | 5 μs | 1 mV | 0.2% 1 mV | 100 nV |
| 3 | 1·10-5 | 30 μs | 1 mV | 0.2% 1 mV | 1 μV |
| 4 | 1·10-6 | 30 μs | 1 mV | 0.2% 1 mV | 10 μV |
| 5 | 1·10-7 | 500 μs | 1 mV | 0.2% 1 mV | 100 μV |
| 6 | 1·10-8 | 500 μs | 2 mV | 0.2% 1 mV | 1 mV |
| 7 | 1·10-9 | 20 ms | 1 mV | 0.7% 1 mV | 10 mV |
| 8 | 1·10-10 | 20 ms | 4 mV | 0.7% 1 mV | 100 mV |
*) 失調誤差是由電流源的有限內阻產生的。要計算偏移誤差，請使用“偏移”列中的值和以下公式： U = 偏移/(R/k) U：最大值。輸出失調電壓 R：電流源內阻（單位 k） | |||||
| 遠程范圍控制 | |||||
| 可以通過遠程接口選擇范圍。因此旋轉開關已設置為“REM”。通過在遠程連接器的相應控制引腳上施加+5VDC電壓（電流最大25mA），可以設置測量范圍。 | |||||
| 連接器 REMOTE（連接器類型：DSUB 9 針母頭） | |||||
| 引腳 1 | 遠程范圍組選擇（范圍 1 / 3 / 5 / 7 或范圍 2 / 4 / 6 / 8 | ||||
| 引腳 2 | 遠程范圍 7/8 | ||||
| 引腳 3 | 遠程范圍 5/6 | ||||
| 引腳 4 | 遠程范圍 3/4 | ||||
| 引腳 5 | 遙控范圍 1/2 | ||||
| 引腳 6 | 接地 | ||||
| 引腳 7 | 模擬輸出（ROUT = 1k） | ||||
| 引腳 8 | 遠程范圍常見 | ||||
| 引腳 9 | 自由的 | ||||
| 通過在相應引腳和引腳 8 之間施加 5VDC 電壓來選擇所需范圍 | |||||
| 范圍 | 引腳 5 | 引腳 4 | 引腳 3 | 引腳 2 | 引腳 1 |
| 1 | 5V | 0* | 0* | 0* | 0* |
| 2 | 5V | 0* | 0* | 0* | 5V |
| 3 | 0* | 5V | 0* | 0* | 0V |
| 4 | 0* | 5V | 0* | 0* | 5V |
| 5 | 0* | 0* | 5V | 0* | 0* |
| 6 | 0* | 0* | 5V | 0* | 5V |
| 7 | 0* | 0* | 0* | 5V | 0* |
| 8 | 0* | 0* | 0* | 5V | 5V |
| （2）其它 | |||
| 電源： | (16 - 24) VDC / 80mA 連接器：Friwo Nb。 105316 重要提示：僅使用隨附的插入式電源 | 溫度范圍： | 操作：(5 至 40) °C 儲存：(-10 至 50) °C |
| 尺寸： | 105毫米×80毫米×45毫米 | 濕度： | <80%，非冷凝 |
| 信息： | 在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
? VL-3701：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? RW-3701：用于測量輻照度（W/m2）的探測器頭。
? UV-3701：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? PD-11 Series：帶 DP-11 安裝座的探測器頭。
? P-9202-4：快速響應時間跨阻信號放大器。
? P-9202-6：高靈敏度跨阻信號放大器。
