德國 Gigahertz-Optik RW-3701 是一款用于測量輻照度（W/m2）的探測器頭。它具有 RW-3701-1、RW-3701-2 及 RW-3701-4 三個細分型號。
? 光譜響應度從 400 nm - 500 nm（藍色）；
? 余弦視場；
? 用于驗光計和放大器；
? 校準證書。
RW-3701 型號的光譜響應度范圍涵蓋 400 nm - 500 nm 的藍色范圍
RW-37 系列輻射探測器主要用于多色輻射定義光譜范圍內的光譜寬帶輻照度測量。光學濾波器用于調整裸光電二極管響應以達到所需的光譜帶通。計算機輔助濾光片設計可在指定的光譜區域內產生最佳的寬帶輻射響應。
探測器空間響應度的余弦 FOV 特性受到 RW-3701 探測器擴散器窗口的影響。
RW-3701 探測器專為低輻照度應用提供盡可能高的輻照靈敏度而設計。然而，光電二極管的寬范圍線性度與 Gigahertz-Optik 驗光計的寬動態信號范圍放大器相結合，使 RW-37 系列探測器也可用于高輻照度的應用。上限僅受檢測器最大工作電流及其指定工作溫度的限制。
RW-37 系列輻照度探測器內置于直徑 37 毫米的緊湊型黑色陽極氧化鋁外殼中。擴散器周圍的陰影環支持廣角余弦響應。側面 M6 螺紋安裝孔可將探測器固定到位。 37 型標準外殼允許使用 SRT-M45/37-B 適配器連接其他 SRT-M37 型附件，以進行輻射或強度測量。
以 W/m2 和/或 W/cm2 為單位的輻照度校準以及探測器的相對光譜響應度在 Gigahertz-Optik 的校準實驗室進行。除了使用光譜寬帶參考燈進行常規校準外，還可以選擇使用單色或定制類型參考燈進行替代校準。校準及其可追溯性在每個 RW-3701 探測器隨附的校準證書中得到確認。
| （1）規格參數 | |||
| 光譜響應度： | 輻射 (400 - 500) nm | 典型響應度： | 35 nA/(W/m2) |
| 最大信號電流： | 1 mA | 輸入光學器件： | 11 mm ? 擴散窗 |
| 輸入光學器件： | Cosine F.O.V. | 尺寸： | 直徑 37 毫米，高度 32 毫米 |
| 安裝： | 側面M6螺紋孔 | 溫度范圍： | (5 - 40)°C |
| 最小信號電流： | 取決于驗光計 | 上升時間： | 2.5 μs |
| 連接器： | 同軸電纜 2 m 長，帶 BNC (-1)、校準數據 (-2) 或 ITT (-4) 連接器。 | ||

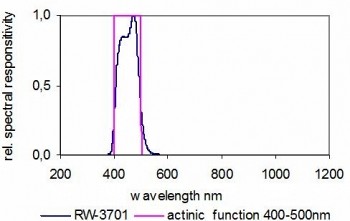

| 典型光譜響應度： |  | ||
| （2）測量范圍 | ||||
| 傳感器 | min (0.1 pA NEI) | 最大（200μA） | 最大（1mA） | 單位 |
| RW-3701 | 2.86E-06 | 5.71E+03 | 2.86E+04 | W/m2 |
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
? X1：四通道 USB 驗光計和電流放大器，專為移動使用的光度檢測器和輻射檢測器而設計。
? X1-RM：3HE 外殼中的驗光計可用于 19” 機架。
? X1-PCBCL：驗光計和電流放大器模塊，具有 4 個輸入通道和 7 個增益范圍。
? P-2000：二通道驗光儀。
? P-9801：8 通道高級電流放大器/驗光計。
? P-9802：實驗室用電流放大器（驗光計），最多可配備 24 個測量頭。
? TR-9600：高速、短上升時間數據記錄儀光學計（瞬態記錄儀電流放大器）。
? P-9202-4：快速響應時間跨阻信號放大器。
? P-9202-5：通用跨阻信號放大器。
? P-9202-6：高靈敏度跨阻信號放大器
? P-21：多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。
? RW-3703：用于測量輻照度（W/m2）的探測器頭。
? RW-3704：用于測量輻照度（W/m2）的探測器頭。
? RW-3705：用于測量輻照度（W/m2）的探測器頭。
? RW-3708：用于測量輻照度（W/m2）的探測器頭。
