德國 Gigahertz-Optik P-21是一款多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。P-21 （P-2110/P-2120）作為一款最高品質的便攜式驗光儀，配有彩色觸摸屏、模擬輸出和觸發器。非常大的動態范圍。最小測量信號的最低輸入偏移。多種測量功能。
? 結構緊湊，適合現場服務，功能豐富，適合實驗室使用；
? 多功能彩色觸摸屏和 3 按鈕直觀菜單操作；
? 校準數據連接器可實現簡單且無限制的檢測器更換；
? 直流、交流、單脈沖和調制輻射的測量；
? 積分時間可調，范圍為 100 μs 至 6 s；
? 超過十六種不同的測量模式和功能；
? 提供 S-P21 軟件和 S-SDK-P21 軟件開發套件。

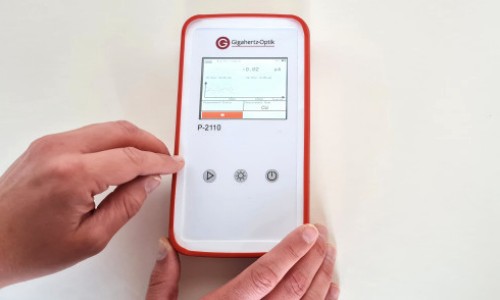

P-21 便攜式驗光儀
P-21 驗光儀是 Gigahertz-Optik 設計的一款高品質多功能設備，適合移動使用。其信號放大器為探測器的信號電流提供了高達 2 mA 的寬動態范圍。噪聲等效電流信號低至 0.1 pA。該器件有八個增益范圍，可以手動或自動選擇進行調整以匹配信號電平。它配有大型彩色觸摸屏和三個手動按鈕，用途廣泛。直觀的菜單以及模擬輸出和觸發器使該設備成為多合一解決方案。
P-21 驗光儀的特點之一是多種測量模式：
? CW：用于測量 100 μs 至 6 s 選定積分時間的連續 DC 或 AC 信號。顯示適用于所連接檢測器的讀數、測量單位和所選波長。根據選擇手動或自動量程操作。
? CW 劑量：以一秒的記錄速率對測量值進行求和，并將該值顯示為積分能量。劑量功能可以手動運行/停止或在預設的劑量測量時間（基于從1秒或最大劑量水平開始計時）自動運行/停止，并具有狀態顯示。
? 具有模擬輸出和觸發功能的脈沖能量：在選定的時間跨度內測量單個或脈沖鏈的能量。
? 脈沖偏移：從 I-Effective 和脈沖能量讀數中減去預設值，例如環境光水平。用戶選擇“靜態偏移”來減去一個常數值。 “連續偏移”在脈沖測量開始之前減去實際測量值。
? 峰值/峰值或峰值最小值或最大值：這些模式允許使用選定的積分間隔（例如閃爍）分析信號穩定性。最小值、最大值或 pp 值與 CW 平均值一起顯示。只能測量長于增益相關轉換速率的信號。
? I-有效發光強度：根據 Schmidt-Claussen 或 Blondel-Rey 方法評估閃光源（單次閃光）的有效發光強度。
? CW 偏移：從 CW 讀數中減去恒定偏移值，例如環境光水平
? CW 最小值或最大值：測量期間獲得的最小或最大讀數與當前讀數一起顯示
? CW 電平檢查：將測量的 CW 值與存儲的預設上下限值進行比較
? 模擬輸出：直接模擬放大器輸出。
? 比率（相對 (%)、對數 (db)、因子）：測量參考值與實際測量值之間的比率，并顯示為相對比率 (%)、對數比率/衰減（db 或 dBm）或比率因子
? 參考：用于比率測量模式?？梢詫⒅翟O(shè)置為 1，并選擇單位（W、A 等）、CW 測量值或手動輸入值。參考值 1.000 mW 可用于測量 dBm 衰減。
? 保持：凍結當前顯示的讀數
? 數據記錄器：可存儲超過 12.000 個數據點，采樣率為 0.1 s 至 9999.9 s。
? 手動輸入校準數據：用于單獨校準修正系數輸入
? 默認初始化：將所有參數重置為出廠默認狀態

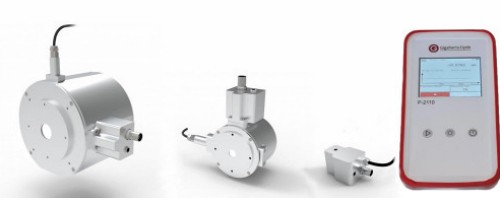

P-21 驗光儀與 ISD-xxP-SP 系列組合
? 適用于現場服務的緊湊型精密儀器和適合實驗室使用的功能豐富的儀器。
? 多功能彩色觸摸屏和直觀的三鍵菜單操作（純按鈕、混合使用以及純觸摸使用允許所有功能）。
? 檢測器籃中的校準數據端口可輕松更換檢測器。
? 直流、交流、單脈沖和調制輻射的測量。
? 100 μs 快速采樣率。
? 積分時間可調，范圍為 100 μs 至 6 s。
? 檢測器信號的寬動態范圍為 0.1 pA 至 2 mA。
? USB接口用于遠程控制操作（另外還提供RS232和RS485）。
? 通過 DSUB 以及模擬輸出觸發輸入/輸出。
? 提供 S-P21 軟件和 S-SDK-P21 軟件開發套件。
? 適配器電纜可用于將 P-21（-5 連接器）與 P-9710 探測器（-2 連接器）一起使用。
作為驗光計使用時，P-21 可以與所有提供的用于光度和輻射測量的探測器頭結合使用。插入的探測器頭決定光度或輻射測量尺寸以及測量的光譜范圍。 Gigahertz-Optik 提供適用于各種測量任務的各種探測器頭。驗光儀的信號輸入放大器提供非常寬的動態范圍，以便將設備調整為具有各種靈敏度和光輻射強度的探測器。探測器頭的校準數據保存在探測器頭的校準數據插件中。

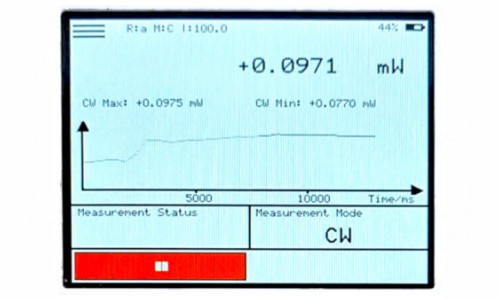

P-21 驗光儀帶定時記錄器的顯示
將帶有校準數據插頭（-5 連接器，可用于 DSUB 的適配器）的探測器頭連接到 P-21 驗光儀上后，會自動應用其校準數據以及設備設置。這確保基本上排除了因更換測量頭而可能導致的不當操作。
P-2110 是一款多用途設備，具有針對多種測量而優化的快速響應時間。 P-2120 版本基于所有放大器系列的固定 20 ms 響應時間，以便拉伸脈沖以獲得更高的脈沖光源采樣率。
P-21 驗光儀可以通過 USB 接口連接到 PC。該設備可以通過 S-P21 用戶軟件完全控制。通過可選的 S-SDK-P21，可以對自己的軟件進行編程或?qū)⒃O(shè)備集成到自己的軟件中。包含的編程示例有助于入門。

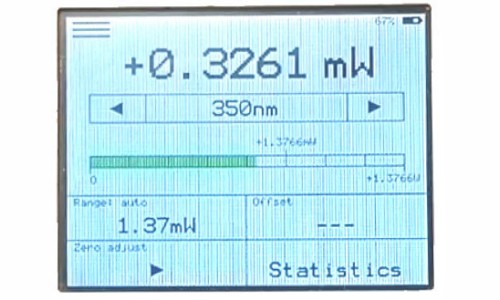

P-21 驗光儀的顯示范圍視圖
| （1）基礎規格 | |||
| 簡短的介紹： | 用于單獨配置的高端驗光計，如光度計、輻射計、紫外線輻射計、激光功率計等，并配有檢測頭。 | ||
| 主要特點： | 直觀的彩色觸摸屏和符合人體工程學的設備外殼，適合移動使用或遠程控制?？沙潆婋姵?、USB 接口、觸發器、模擬輸出、用戶軟件和軟件開發套件。 | ||
| 測量范圍： | 寬動態電流測量范圍：0.1 pA（噪聲等效信號）至 2 mA。八個增益范圍，可手動或自動選擇。測量范圍以絕對單位表示，由探測器頭響應度和校準給出。 | ||
| 典型應用： | 可移動使用或通過 USB 接口集成到自動流程中的測量設備。許多不同的探測器頭可用于不同的應用。 | ||
| 校準： | 八個增益范圍中每個增益范圍的電流響應度的校準和比較。 | ||
| （2）規格參數 | |||
| 展示： | 帶 LED 背光的大型彩色觸摸屏，可打開和關閉。 | 探測器接口： | ITT（-5 和 -4），提供 9 針 DSUB 適配器 |
| 模擬輸出： | 輸出電壓與信號放大器的輸入電流和范圍相對應。連接插頭：DSUB | ||
| 測量數量： | 安培（絕對校準），光測量單位取決于所使用的探測器頭。比率以百分比、對數和因子的形式表示. | ||
| 信號放大器： | 跨阻放大器與電壓放大器串聯。共有八個增益級別，可手動和自動選擇測量范圍。 | ||
| 連續波積分時間： | 100 μs – 5.9999 s | 脈沖積分時間： | 10 ms – 199.99 s |
| 偏移校正： | 超出校正范圍 | 參數調整： | 遠程或使用觸摸屏。設置永久保存（EEPROM）。 |
| 校準： | 保存在檢測器終端（EEPROM）中。支持光譜響應度值的校準值表。兩個波長點之間的插值也是可能的。也可以通過鍵盤手動輸入校準值。 | ||
| 鍵盤： | 3 個按鈕 + 彩色觸摸屏 | ||
| 測量范圍---8（2.000 mA 至 0.1 pA）手動或自動量程 | ||||||
| P-2110： | ||||||
| 范圍編號 | 范圍（影音） | 范圍最大限度。 | 轉換率（10% - 90%，正常測量模式） | 轉換率（10% - 90%，模擬輸出快速模式） | 增益誤差/線性誤差（@20°C，正常模式） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ±2.000mA | 2 ms | 3 μs | <0.1% | 1x10-3 |
| 1 | 1x10-4 | ±200.0 μA | 2 ms | 3 μs | <0.1% | 1x10-4 |
| 2 | 1x10-5 | ±20.00 μA | 3 ms | 4 μs | <0.1% | 1x10-5 |
| 3 | 1x10-6 | ±2.000 μA | 3 ms | 4 μs | <0.1% | 1x10-6 |
| 4 | 1x10-7 | ±200.0 nA | 4 ms | 4 ms | <0.1% | 1x10-7 |
| 5 | 1x10-8 | ±20.00 nA | 4 ms | 4 ms | <0.1% | 1x10-8 |
| 6 | 1x10-9 | ±2.000 nA | 10 ms | 10 ms | <0.12% | 1x10-9 |
| 7 | 1x10-10 | ±200.0 pA | 10 ms | 10 ms | <0.52% (for currents larger 10 pA)* | 1x10-10 |
| P-2120： | ||||||
| 范圍編號 | 范圍（影音） | 范圍最大限度。 | 轉換率（10% - 90%，正常測量模式） | 轉換率（10% - 90%，模擬輸出快速模式） | 增益誤差/線性誤差（@20°C，正常模式） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ±2.000mA | 20 ms | 3 μs | <0.1% | 1x10-3 |
| 1 | 1x10-4 | ±200.0 μA | 20 ms | 3 μs | <0.1% | 1x10-4 |
| 2 | 1x10-5 | ±20.00 μA | 20 ms | 4 μs | <0.1% | 1x10-5 |
| 3 | 1x10-6 | ±2.000 μA | 20 ms | 4 μs | <0.1% | 1x10-6 |
| 4 | 1x10-7 | ±200.0 nA | 20 ms | 4 ms | <0.1% | 1x10-7 |
| 5 | 1x10-8 | ±20.00 nA | 20 ms | 4 ms | <0.1% | 1x10-8 |
| 6 | 1x10-9 | ±2.000 nA | 20 ms | 10 ms | <0.12% | 1x10-9 |
| 7 | 1x10-10 | ±200.0 pA | 20 ms | 10 ms | <0.52% (for currents larger 10 pA)* | 1x10-10 |
| * 如果相對。濕度 >60% ±1 pA | ||||||
| （3）其它規格 | |||
| 界面： | USB-C、RS232、RS485 | 尺寸： | 200 mm x 105 mm x 34 mm / 400 g |
| 連接器： | USB-C（充電、接口）； | 溫度范圍： | 工作：(10 至 30) °C； |
| DSUB（觸發輸入/輸出、RS232、RS485、模擬輸出）； | 存儲：(-10 至 50) °C。 | ||
| ITT（探測器）。 | 電源： | USB-C 5V 直流，可充電鋰離子電池。 | |
| 濕度： | <80%，非冷凝 | ||
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||

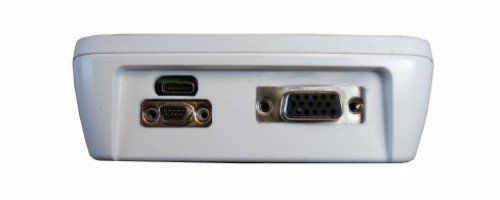

P-21 提供觸發輸入、模擬輸出、USB 等。
? VL-3701：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3702：用于測量明視照度（以 Lux [lx] 為單位）的探測器頭。 B 級，f1 ≤ 6 %。
? RW-3701：用于測量輻照度（W/m2）的探測器頭。
? RW-3702：用于測量輻照度（W/m2）的探測器頭。
? RW-3703：用于測量輻照度（W/m2）的探測器頭。
? RW-3704：用于測量輻照度（W/m2）的探測器頭。
? RW-3705：用于測量輻照度（W/m2）的探測器頭。
? RW-3708：用于測量輻照度（W/m2）的探測器頭。
? UV-3701：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3702：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-315nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3725：用于測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
? UV-3727：殺菌燈紫外線檢測器。
? UV-3726：用于 UV-C LED 和低壓汞殺菌燈的紫外線檢測器。
? ISD-1.6-SP-Vxx：用于對脈沖激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
? ISD-1.6-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-5-VL：用于 2π 點光源光通量 (lm) 的積分球檢測器。
? ISD-5-Si：用于檢測激光功率（W）的積分球檢測器。
? S-P21：P-21 變型的應用軟件。
? S-SDK-P21：P-21 變體的軟件開發套件。
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
? PT-9610：用于激光功率及其噪聲分量的寬帶輻射計。
