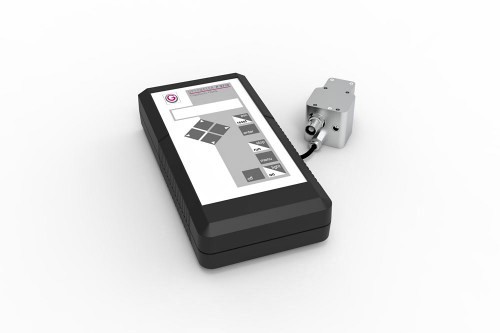

德國 Gigahertz-Optik ISD-1.6-SP-Vxx 是一款用于對脈沖激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器/檢測頭。它具有 ISD-1.6-SP-V0x-2 及 ISD-1.6-SP-V01-2 兩個細分型號。
? 用于測量激光功率和脈沖形狀的積分球；
? 非常適合光束輪廓激光、模式激光或 LiDAR 激光表征；
? 脈沖長度在低 ns 范圍內的脈沖的峰值功率和脈沖能量（以焦耳為單位）的脈沖波形；
? 可選 7 毫米測量孔徑，確保眼睛安全，符合 IEC/EN 60825-1 和 2006/25/EC（激光產品安全 - 第 1 部分：設備分類和要求）。
用于測距儀、環境掃描儀和圖像捕捉的脈沖激光二極管、LiDAR 激光器、VCSEL 和脈沖 LED 發出幾納秒長度的脈沖，具有非常高的峰值功率。為了測量時間分辨的脈沖形狀，需要快速檢測器（短上升時間）。這些通常是小面積光電二極管，直徑有時遠小于 1 毫米。有關光電二極管上升時間和脈沖形狀測量的技術細節可以在我們的知識門戶中找到。光電二極管的探測器面積較小導致計量限制：
? 激光光斑的范圍大于光電二極管的有效區域，因此無法測量輻射功率（W）。因此，單獨使用這種光電二極管不可能測量輻射功率(W)。
? 由于可能的模式（不均勻的激光光斑），光電二極管在激光光斑中的位置至關重要。
? 非常小的光電二極管無法絕對校準。
? 用于將激光光斑聚焦在光電二極管表面的附件光學器件無法校準。
? 短脈沖長度所需的光電二極管的電子布線進一步限制了校準能力。
通過將 ISD-xx-SP 系列探測器與P-9710系列或 P-21系列驗光計（電流放大器）相結合，Gigahertz-Optik 提供了一種確定脈沖激光器和脈沖 LED 的絕對峰值性能的方法。
為了克服純光電二極管的局限性，使用了基于小型積分球和兩個互補光電二極管的技術。
ISD-1.6-SP-Vxx 探測器在一個緊湊的積分球組件中集成了兩個光電二極管。第一個光電二極管的上升時間很短，因此與足夠快的示波器結合使用，可以測量相對時間分辨的脈沖形狀（脈沖長度、半寬度、峰值功率）。第二個光電二極管測量單個脈沖或脈沖串的絕對脈沖能量（以焦耳為單位）。評估是通過 P-9710 或 P-21 系列驗光計根據脈沖展寬法進行的。絕對峰值功率可以根據脈沖能量和相對脈沖形狀來計算。因此，可以完全表征短持續時間光信號。
直徑為 16 mm 的積分球提供 5 mm 或 7 mm 的測量孔徑（符合 IEC/EN 60825-1 和 2006/25/EC 的激光人眼安全）直徑，并且可以校準以測量絕對輻射功率（W）。由于積分球的直徑非常小，與直徑較大的積分球相比，時間脈沖變形（積分球的脈沖拉伸效應）較小。因此，幾納秒脈沖長度的脈沖幾乎不會變形，并且可以以時間分辨的方式進行測量。球體本身、光電二極管和電路均由高質量 CNC 加工鋁制外殼封裝和屏蔽。對于更高的功率和更大的 10 mm 輸入端口，我們提供ISD-5P-SP或帶 20 毫米輸入端口的ISD-10P-SP。
可選示波器通過 BNC 連接器連接。驗光計通過 2 m 電纜與存儲校準數據的多針連接器連接。
積分球還提供兩個 SMA 光纖連接器。例如，可以連接用于測量波長的光譜儀和用于補償在測量端口處穿過樣品的背反射可能產生的影響（自吸收校正）的輔助燈。我們的BTS2048 系列 高端光譜輻射計之一也非常適合。
由于其直徑較小，積分球的球度系數相對較小。因此，與 5 mm 版本相比，7 mm 測量開口版本中允許的光束發散度受到額外限制。
配備 Gigahertz-Optik 雙二極管技術的高速積分球在球體上安裝了兩個光電二極管?？勺粉櫟男?zhǔn)光電二極管正在精確測量總脈沖能量。第二個光電二極管正在執行脈沖的時間表征，并將作為結果提供其相對脈沖形狀。通過數學方式結合這兩個結果，可以完全表征脈沖的所有重要參數（脈沖形式、峰值功率、平均功率）。
Gigahertz-Optik 提供各種具有所需“脈沖能量”測量功能的驗光儀，用于測量短脈沖信號的脈沖能量：
? P-9710（版本 2）：具有手動觸發測量功能的單通道驗光儀。
? P-9710（版本 4）：?jiǎn)瓮ǖ莉?yàn)光儀，帶 TTL 觸發輸入，用于觸發測量。
? P-2000：兩通道驗光儀。
? P-9801 : 八通道驗光儀 。
? P-21：觸摸屏單通道光學計，具有手動或觸發輸入，用于觸發測量。
為了評估時間分辨脈沖形狀，用戶必須提供足夠快的示波器。
ISD-1.6-SP-Vxx 脈沖能量探測器光譜靈敏度的工廠校準由Gigahertz Optik GmbH 的光輻射測量ISO/IEC 17025 校準實驗室進行。脈沖展寬方法的原理允許在 CW 操作中校準探測器。 CW 校準是完全可追溯的。
ISD-1.6-SP-Vxx 探測器的應用領域包括脈沖激光二極管、LiDAR 激光器、VCSEL 和脈沖 LED 的開發和質量保證（在線和在線）以及此類光源的最終應用。
| 相關圖片 | |

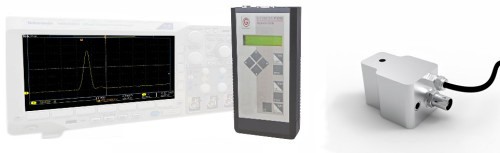

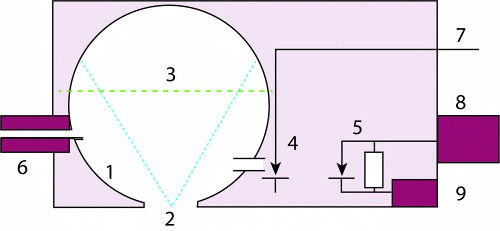

| 圖 2：系統示意圖，示波器，P-9710-2，ISD-1.6-SP-V02 | 圖 3：示意圖（1：積分球 2：測量孔徑 3：第一次反射的球面 4：脈沖能量光電二極管 5：脈沖級數光電二極管 6：2 個 SMA 連接器 7：驗光器電纜 8：母 BNC 連接器示波器 9 ：偏置電壓） |
 |  |

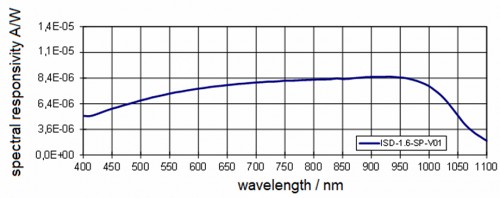

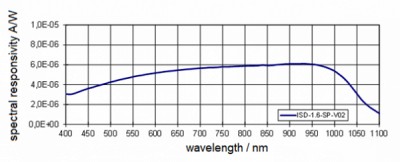

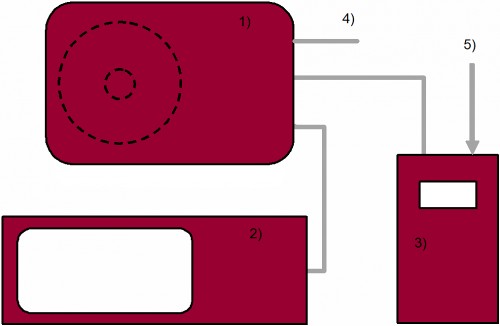

| 圖 4：測量布置示意圖（1：ISD-1.6-SP-Vxx 2：示波器 3：P-9710-4 4：偏置電壓 5：TTL 信號觸發輸入 | 圖5：典型光譜靈敏度 |
 |  |
| （1）基礎規格 | |||
| 簡短的介紹： | 用于測量脈沖激光器和脈沖 LED 的時間強度過程和輻射功率的探測器。結合驗光計 P-21、P-9710-2 和 P-9710-4 以及快速示波器，可以確定脈沖激光器和脈沖 LED 的絕對峰值性能。 | ||
| 主要特點： | 帶有 16 mm 直徑積分球的緊湊型測量頭。用于 ns 范圍內脈沖長度的輻射功率和時間強度曲線的 Si 光電二極管。 | ||
| 測量范圍： | 峰值功率可達典型值。 200 W（快速光電二極管，脈沖），典型值100 W（用于絕對測量的慢速光電二極管），光譜靈敏度范圍 400 nm 至 1100 nm。 | ||
| 典型應用： | 檢測器的應用領域包括脈沖激光二極管和脈沖 LED 的開發和質量保證（在線和在線）。此外，在測量任務中應用了上述脈沖激光二極管和脈沖LED。 | ||
| 該探測器具有 7 毫米測量孔徑，也適用于激光安全領域的測量任務（ISD-1.6-SP-V01 具有 7 毫米孔徑，用于檢測人眼安全）。 | |||
| 校準： | 光電二極管輻射功率光譜靈敏度的工廠校準?？勺匪葜?PTB 校準標準。 | ||
| （2）產品 | |||
| 光譜輻射通量 | V0x：
| ||
V01:
| |||

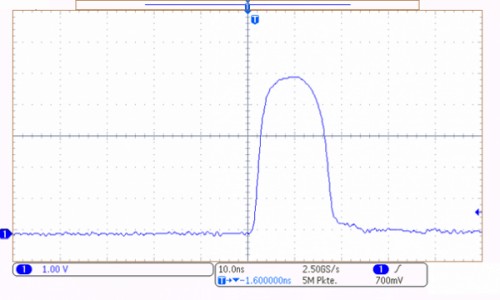

| 記錄器時鐘時間 | 典型脈沖測量：
| ||
| 端口尺寸： | V0x: 5 mm | 典型響應度： | V0x：8.4 μA/W @900 nm； |
| V01: 7 mm | V01：6.0 μA/W @900 nm。 （慢速光電二極管） | ||
| 最大輻射功率（峰值）： | 快速光電二極管：V0x：通常為 200 W（@ 950 nm，脈沖）； | ||
| 快速光電二極管：V01：通常為 300 W（@ 950 nm，脈沖）。 | |||
| 最大信號電流： | 1 mA（光電二極管用于絕對測量） | 光譜范圍： | (400 - 1100) nm |
| 上升時間： | 用于脈沖波形測量的光電二極管：<1 ns； | ||
| 絕對信號光電二極管：100 ns。 | |||

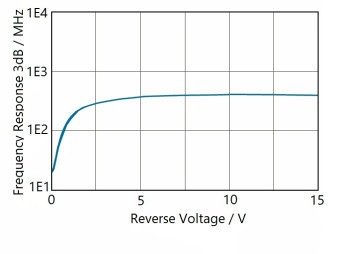

| 偏差 | 從 3V 開始就足夠了：
| ||
| （3）各種各樣的 | |||
| 重量： | 200克 | 溫度范圍： | 應用：（10至30）℃； 儲存：（-10至50）℃。 |
| 濕度： | 設備不得暴露在高濕度環境中。范圍 20% ~ 70% RH 無凝結。 | ||
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
? P-21：多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。
? ISD-5P-SP：光功率計檢測器，用于對脈沖激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量。
? ISD-10P-SP：用于對脈沖激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
