德國 Gigahertz-Optik P-9801 是一款8 通道高級電流放大器/驗光計，它具有 P-9801-V01、P-9801-V02 及 P-9801-V03 三個版本。
? 8 通道實驗室驗光儀，每個通道均配有信號放大器；
? 采樣和保持 ADC，用于測量信號的定時記錄；
? RS232和IEEE488接口；
? 觸發輸入和輸出。
P-9801 系列驗光儀是適用于多光檢測頭應用的最強大的光測量儀器之一。對于這些應用，P-9801 具有以下特點：
? 同時測量所有八個探測器通道
? 寬線性檢測器信號動態范圍
? 具有可變采樣率的短上升時間
? 快速多通道數據記錄
? 手動和遙控操作
? RS232和IEEE488接口
? 強大的16位微處理器和大內存
? 具有預觸發功能的外部觸發輸入
P-9801 是一款真正的八通道驗光儀，設計有八個光電流電壓放大器（無復用）和八個 12 位高線性模數轉換器 (ADC)，可同時對所有通道進行信號采樣。
每個通道的 0.1 pA 至 2 mA 寬信號范圍涵蓋了大多數當前半導體光電二極管的動態范圍，可在任何光測量應用中幾乎不受限制地使用。動態范圍由 8 個增益范圍支持，每個增益范圍均校準為 0.2% 精度。
P-9801 ADC 的快速采樣率可實現 1 ms 至 999 s 的可調積分時間，該積分時間由 100 μs 積分時間的多次測量的平均值組成。此平均功能支持峰峰值、短脈沖能量測量和其他模式中使用的快速數據記錄器測量。
P-9801 具有高質量金屬外殼，可實現最佳 EMV 屏蔽，并具有機架安裝選項，可在強周圍電磁環境（例如高功率弧光燈測量）中提供保護。
? P-9801-V01 設置為 2 ms 至 10 ms 的增益相關轉換速率，用于通用光測量目的。
? P-9801-V02 放大器提供獨立于增益范圍的上升時間，用于使用脈沖展寬方法測量短閃光的脈沖能量。
? P-9801-V03 為具有外部觸發和預觸發功能的高速數據記錄器應用提供 1 ms 的快速上升時間。
驗光計與光探測器結合的測量范圍由驗光計的測量范圍規格和探測器頭的響應度計算得出，如下：
? 偏移信號
= 最大分辨率 = 儀表電流偏移信號 / 檢測器靈敏度
樣品： 0.1 pA (0.1E - 12 A) / 3 nA/(mW/cm2)（輻照度檢測器）= 0.33 nW/cm2
? 最小可測量輻射
= 偏移信號 * 信噪比系數
樣本： 0.33 nW/cm2 * 50 = 17 nW/cm2
? 最大可測量輻照度*
= 最大信號電流檢測器/檢測器靈敏度
樣品： 1 mA (10E - 3 A) / 3 nA/(mW/cm2) = 333333 W/cm2
? 顯示范圍
= 偏移信號到最大可測量信號
樣本： 0.33 nW/cm2 至 333333 W/cm2
? 測量范圍
= 最小可測量輻照度到最大可測量輻照度
樣品： 17 nW/cm2 至 333333 W/cm2
* ) 最大可測量輻照值也可能受到熱輻射、強紫外線輻射或最終用戶必須考慮的其他應用相關參數的限制。
| （1）常規規格 | |||
| 簡短的介紹： | 功能強大、快速的多通道驗光儀，由于有多種不同的探測器可供選擇，適用于多種應用。 | ||
| 主要特點： | 所有八個探測器通道同時測量，大線性動態范圍，可變采樣率的短上升時間，快速多通道數據記錄，手動或界面操作，強大的16位微處理器，具有預觸發功能的觸發輸入。提供三種不同的版本（不同的時間常數）。 | ||
| 測量范圍： | 根據檢測器的不同，可提供 8 個動態量程：2,000 mA 至 0,1 pA 手動或自動量程 | ||
| 典型應用： | 由于適合各種應用的不同測量頭種類繁多 | 校準： | 校準并調整所有八個增益級別的電流靈敏度。 用于存儲多個測量頭的校準數據的存儲器，用于以所選測量頭的絕對單位進行測量。 |
| （2）產品規格 | |||
| 電源： | (6.5 – 7.5) VDC / 1A； | 探測器接口： | 8 個 BNC 插座； |
| 插頭：5,5 / 2,5 mm / 10 mm | 信息：通過顏色測量，一個檢測器需要四個通道，這就是為什么可以使用兩個顏色通道。 | ||
| 扳機： | CMOS 電平 (0/5V) / BNC 插座，內部上拉 10 k 至 + 5 V | ||
| 模擬輸出： | ± 2.5 V（最大值 + - 5 V），Ri = 100 R，最大值電流 = 2 mA，BNC 插座 | ||
| 輸入： | 安培、校準數據對應的光學單位、系數、百分比、對數（取決于測量數量） | ||
| 測量范圍： | 8（2.000 mA 至 0.1 pA）手動或自動量程 | 連續波積分時間： | 1 ms – 999.999 s |
| 脈沖觸發： | 按鍵運行/停止； 適用于所有通道（通道 1 – 通道 8）； 上升沿或下降沿。 | 脈沖積分時間： | 1 ms – 999.999 s |
| 抵消： | 超越修正范圍 | 脈沖預觸發時間： | 0 ms – 400 ms |
| 參數調整： | 遙控器或前面板按鍵（菜單），調整值永久存儲（EEPROM） | ||
| 校準信息： | 最大存儲在 EEPROM 中20 個檢測器（每個 80 個條目，例如波長、條目之間的插值），手動校準系數（按鍵）E（照度）和 ?（總通量），每個探測器有一個校準條目 | ||
| 記錄器內存： | 最大限度。每個通道 5957 個條目，存儲在 RAM 中 | ||
| 測量范圍 | |||||||
| 范圍編號 | 范圍（A/V） | 最大范圍 | 轉換速率(10–90)%P-9801-V0 | 轉換速率(10–90)%P-9801-V02 | 轉換速率(10–90)%P-9801-V03 | 增益誤差 *± 失調誤差（20 °C 時） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ± 2.500 mA | 2 ms | 20 ms | 1 ms | 0.2 % ± 0.001 mA | 1x10-3 |
| 1 | 1x10-4 | ± 250.0 μA | 2 ms | 20 ms | 1 ms | 0.2 % ± 0.1 μA | 1x10-4 |
| 2 | 1x10-5 | ± 25.00 μA | 3 ms | 20 ms | 1 ms | 0.2 % ± 0.01 μA | 1x10-5 |
| 3 | 1x10-6 | ± 2.500 μA | 3 ms | 20 ms | 1 ms | 0.2 % ± 0.001 μA | 1x10-6 |
| 4 | 1x10-7 | ± 250.0 nA | 4 ms | 20 ms | 1 ms | 0.2 % ± 0.1 nA | 1x10-7 |
| 5 | 1x10-8 | ± 25.00 nA | 4 ms | 20 ms | 1 ms | 0.2 % ± 0.01 nA | 1x10-8 |
| 6 | 1x10-9 | ± 2.500 nA | 10 ms | 20 ms | 10 ms | 0.5 % ± 2 pA | 1x10-9 |
| 7 | 1x10-10 | ± 250.0 pA | 10 ms | 20 ms | 10 ms | 0.5 % ± 2 pA | 1x10-10 |
| * 使用帶有 DAkkS 校準的精密電流源對每個量程進行電流校準 | |||||||
| 插頭類型 | |||
| DSUB 9針母座 | 功能 | ||
| 2 | 發送端 | ||
| 3 | 接收數據 | ||
| 5 | 接地 | ||
| 1-4-6 | 連接的 | ||
| 7-8 | 連接的 | ||
| 要將 P-9801 連接到 PC 的 RS232 接口，必須使用 1:1 電纜（一側公連接器，另一側母連接器，無空調制解調器電纜?。?/td> | |||
| 測量模式 | |||
| 菜單項 | 子菜單項 | 功能 | |
| 顯示模式 | 絕對 | 顯示編程的任何偏移和校準系數各自的測量值 | |
| 相對百分比 | 將測量值顯示為參考值的百分比 | ||
| 相對因素 | 顯示參考參考值的測量值 | ||
| 相對對數 | 顯示相對于參考值的測量值（以 dB 為單位） | ||
| 劑量 | 累積單個讀數并將結果顯示為測量量的曝光 | ||
| 無顯示 | 不顯示所選頻道 | ||
| 范圍 | 選擇范圍 1 至 8 或切換到自動范圍模式 (9) | ||
| 探測器 | 安培 | 顯示以安培為單位的讀數 | |
| 手動的 | 允許手動輸入校準系數 | ||
| 選擇表條目 | 選擇校準數據表條目 | ||
| 選擇探測器 | 選擇校準數據表 | ||
| 重新校準 | 使用參考燈對選定的校準表條目進行重新校準 | ||
| 抵消 | 執行自動偏移調整 | ||
| 參考 | 設置參考值，用于不同的顯示模式 | ||
| 主模式 | 連續波 | 單通道測量顯示 | |
| 顏色 | 測量顯示顏色模式 | ||
| 脈沖 | 短光脈沖和單光脈沖的測量 | ||
| 脈沖顏色 | 測量短單光脈沖，結果顯示為顏色值 | ||
| RS232 | 遠程控制RS232 | ||
| IEEE488 | 遠程控制IEEE488 | ||
| 設置 | 測量時間 | 設置積分時間 | |
| 模擬輸出 | 選擇切換到模擬輸出的通道 | ||
| 劑量運行時間 | 設置曝光測量的最大持續時間 | ||
| 最大劑量 | 設置最大值暴露測量模式的劑量水平 | ||
| 顯示照明 | 顯示背光開/關 | ||
| 顯示數字 | 調整顯示位數（4、5 或自動） | ||
| 顏色設置 | 顏色測量的調整 | ||
| IEEE488地址 | IEEE488接口地址選擇 | ||
| （3）其它參數 | |||
| 前面板控制： | 16鍵，菜單系統 | 尺寸 | 280毫米×250毫米×70毫米 |
| 接口： | RS232：600 – 57600 波特率，8 個數據位，1 個停止位，無奇偶校驗，連接器 DSUB 9 針，母頭 IEEE488：AH1、SH1、L4、T4 | ||
| 保修單 | 12個月 | 濕度： | <80%，非冷凝 |
| 溫度范圍： | 工作：(5 至 40) °C 存儲：(-10 至 50) °C | 電源： | 230 VAC / 7 VDC / 1.2 A 或 120 VAC / 7 VDC / 1.2 A |
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
| 產品圖 | |
 |  |

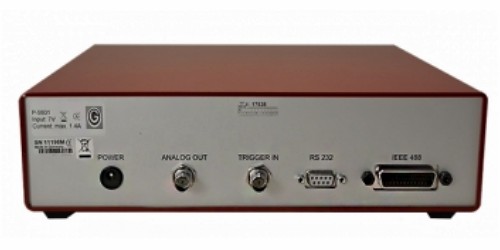

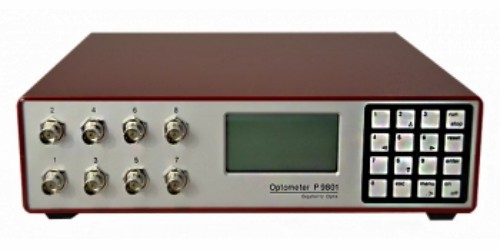

| P-9801 驗光儀正面 | P-9801 驗光儀背部 |
? VL-3701：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3702：用于測量明視照度（以 Lux [lx] 為單位）的探測器頭。 B 級，f1 ≤ 6 %。
? VL-3704：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3705：用于測量暗視照度的探測器頭（以 Lux [lx] 為單位）。
? PD-9310A：高靈敏度探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用于驗光計和放大器，校準證書。
? PD-9310B：高靈敏度探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 6 %，2.8nA/lx，20mm 擴散器，用于驗光計和放大器、校準。
? PD-9310B-N：非常高靈敏度的探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 3 %，28nA/lx，無擴散器，用于驗光計和放大器、校準。
? VL-1101 + UMPA-0.5-11-RD Detector head：用于測量明視照度（以 Lux [lx] 為單位）的模塊探測器頭。特點： UMPA 適配器，可與積分球一起使用，可與驗光計和放大器一起使用，校準證書。
? LDM-9810：用于測量明視點亮度（以 cd/m2 為單位）的探測器頭。特點：可選 20'、1° 和 6° 視角、取景器、可對焦消色差鏡頭，用于驗光計和放大器、校準證書。
? LDM-9901：用于測量明視點亮度（以 cd/m2 為單位）的探測器頭。
? VL-3701 with SRT-M37-L：探測器頭用于測量明視照度和亮度（cd/m2）。
? PD-9310 with SRT-M37-L：高靈敏度探測器頭可測量明視亮度（以 cd/m2 為單位）。特點：前透鏡適用于 1°、2°、5° 或 10° 視角，適用于驗光計和放大器、校準證書。
? VL-1101：帶 VL-11 安裝座的光度檢測器頭。特點：模塊化檢測器，可與積分球、前透鏡等配合使用?？膳c驗光計和信號放大器配合使用。
? ISD-5-VL：用于 2π 點光源光通量 (lm) 的積分球檢測器。
? ISD-10-VL：用于 2π 點光源光通量 (lm) 的積分球檢測器。
? TD-11VL01：帶 DP-11 安裝座的光度、溫度穩定檢測器。
? PD-9304：用于激光功率、照度和 400-1100 nm iiradiance 的通用檢測頭。特點： 1 cm2 硅光電二極管、可更換濾光片和余弦擴散器，可與驗光計和信號放大器一起使用。
? RW-3701：用于測量輻照度（W/m2）的探測器頭。
? RW-3702：用于測量輻照度（W/m2）的探測器頭。
? RW-3703：用于測量輻照度（W/m2）的探測器頭。
? RW-3704：用于測量輻照度（W/m2）的探測器頭。
? RW-3705：用于測量輻照度（W/m2）的探測器頭。
? RW-3708：用于測量輻照度（W/m2）的探測器頭。
? UV-3701：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3702：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-315nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3703：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 200/250-280nm (UV-C)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3710：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 320-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3711：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-320nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3716：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 305-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3717：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400 nm (UV-A)，輻射 > 400 nm 的低串?dāng)_，余弦視場，用于驗光計和放大器，校準證書。
? UV-3719：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 250-400nm（UV），余弦視場，適用于驗光計和放大器，校準證書。
? UV-3720：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 240-320nm（UV），余弦視場，適用于驗光計和放大器，校準證書。
? UV-3718：用于測量 UV-C 254nm 輻射高輻照度（W/m2）的探測器頭。
? RCH-102：用于 UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
? ISD-5-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-5P-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-10-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-15-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-30：用于檢測激光功率（W）的積分球檢測器。
? PD-11 Series：帶 DP-11 安裝座的探測器頭。
? UV-3706：用于測量膽紅素光療中輻照度 W/m2 的探測器頭。特點：膽紅素光化響應度，余弦視場，與驗光計一起使用，校準證書。
? UV-3711-308：用于測量 308nm 準分子激光器輻照度（W/m2）的探測器頭。特點：308nm處光譜響應度平坦。余弦視場，與 P-9710 驗光計結合進行劑量測量，校準證書。
? UV-3709：用于藍光危害測量的探測器。特點：單細胞檢測器，BLH 光化輻照度，與驗光計配合使用，校準證書。
? UV-3725：用于測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
? PS-3701：植物生長檢測頭。
? PS-3702：植物生長檢測頭。
? PS-3703：植物生長檢測頭。
? RW-37 with SRT-M37-L：用于測量輻照度（W/m2）和輻射度（W/(m2sr)）的探測器頭。
? ISD-5P-SiUV：積分球探測器配備紫外增強型硅光電二極管和 50 毫米球體，激光功率（W）。
? ISD-5P-IGA：帶 InGaAs 光電二極管和 50 mm 球體的積分球探測器，用于激光功率（W）。
? S-SDK-P9801：適用于 P9801 變體的軟件開發套件。
? S-P9801：適用于 P9801 變體的應用軟件。
? P-9802：實驗室用電流放大器（驗光計），最多可配備 24 個測量頭。
? P-2000：二通道驗光儀。
