德國 Gigahertz-Optik ISD-30 是一款用于檢測激光功率（W）的積分球檢測器/探測頭。它具有 ISD-30-Si-1、ISD-30-Si-2、ISD-30-Si-4 及 ISD-30-IGA-1、ISD-30-IGA-2、ISD-30-IGA-4 和 ISD-30-SiIGA-1、ISD-30-SiIGA-2、ISD-30-SiIGA-4 九個細分型號。
? 球體直徑 300 毫米；
? 101.6 毫米端口直徑；
? BaSO 4涂層；
? 400 nm - 1100 nm 響應度；
? 用于驗光計和信號放大器。

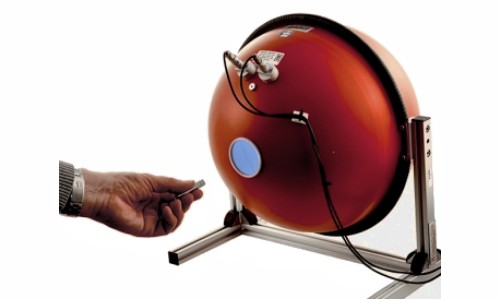

直徑為 300 mm 的 ISD-30 積分球探測器，配置用于測量發散角高達 64°、峰值功率高達 100 W 的激光和激光二極管。
ISD-30 積分球探測器具有 300 毫米直徑的積分球，具有 100 毫米直徑的大測量端口，使其適合與較大直徑的激光束（如激光測距儀）一起使用。球體涂有硫酸鋇 (ODP97)。
如果需要，可以使用端口變徑器將測量端口減小到更小的直徑。
ISD-30 積分球檢測器配備有Si二極管或InGaAs二極管。 Si 二極管的波長范圍為 400 nm 至 1100 nm，InGaAs 的波長范圍為 800 nm 至 1800 nm。如果需要總響應度范圍，ISD-30 也可與兩個探測器一起使用。
安裝在 ISD-30 探測器前面的漫射窗使探測器能夠?qū)缀跽麄€積分球表面的反射輻射進行積分，從而最大限度地減少由第一束反射引起的熱點。
ISD-30 檢測器放置在靠近測量端口的位置，可在球體內獲得較大的接收角，而無需直接照射檢測器。這樣就無需使用擋板。
除了檢測器端口和測量端口外，ISD-30 還配備了兩個附加端口：
? SMA 連接器，用于將光譜輻射計的光纖連接到球體。
? 輔助端口，例如用于替代校正。
| 相關圖表 | |

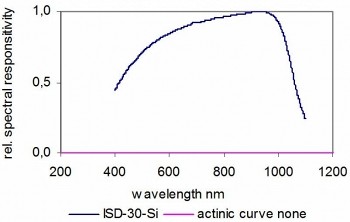

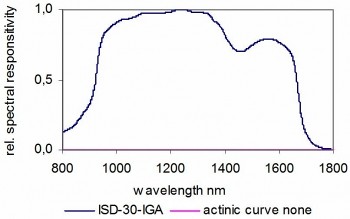

| ISD-30-Si 典型光譜響應度 | ISD-30-IGA 典型光譜響應度 |
 |  |
| （1）規格參數 | |||
| 球體直徑： | 300 mm | 端口尺寸： | 100 mm |
| 涂層： | ODP97 | 最大信號電流： | 1 mA |
| 光譜響應度： | 400nm - 1100 nm Si 光電二極管； 800nm - 1800 nm InGaAs 光電二極管。 | 典型響應度： | 0.2 mA/W @ 633 nm； 0.25 mA/W @ 900 nm； 25 μA/W @ 1300 nm； 18 μA/W @ 1550 nm。 |
| 電纜長度： | 2 m | 上升時間： | 0.5 μs |
| 光譜范圍： | ( 400 - 1100) nm或 ( 800 - 1800) nm | 溫度范圍： | (5 - 40)°C |
| 插頭類型： | -1, -2, -4 | ||
| （2）測量范圍 | ||||
| 傳感器 | min (0.1 pA NEI) | max (200 μA) | max (1 mA) | 單位 |
| ISD-30 @ 633 nm | 5.00E-10 | 1.0 | 5.0 | W |
| ISD-30 @ 900 nm | 4.00E-10 | 0.8 | 4.0 | W |
| ISD-30 @ 1300 nm | 4.00E-09 | 8.0 | 40 | W |
| ISD-30 @ 1550 nm | 5.56E-09 | 11 | 55 | W |
| （3）選項 | |||
| ISD-AUX： | 可選 UMPF-0.5 輔助端口和 UMPP-0.5 端口插頭。 | ||
| ISD-SMA： | 可選 UMPF-0.5_UMPA-0.5/11_UFC-11-SMA 檢測器端口，帶 SMA 連接器。 | ||
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
? P-2000：二通道驗光儀。
? P-9801：8 通道高級電流放大器/驗光計。
? P-21：多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。
? ISD-15：UM 系列模塊化結構積分球的預配置空心球。特點：2π 源的探測器應用， 1.5 英寸/38.1 毫米直徑測量端口。 6 英寸/150 毫米直徑球體。 97%硫酸鋇涂層。
? ISD-21：UM 系列模塊化結構積分球的預配置空心球。特點：2π 源的探測器應用， 2.5 英寸/63.5 毫米直徑測量端口。 8.5 英寸/215 毫米直徑球體。 97%硫酸鋇涂層。
