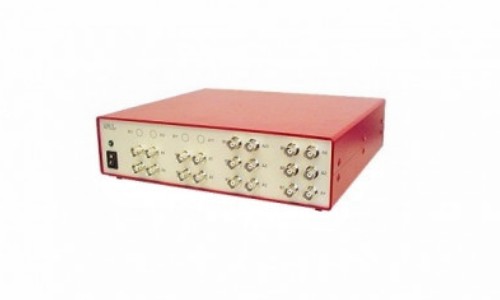

德國 Gigahertz-Optik P-9802 是一款實驗室用電流放大器（驗光計），最多可配備 24 個測量頭。
? 與最多 24 個光度和/或輻射測量頭一起使用；
? RS232接口；
? 金屬外殼。
P-9802 的典型應用是老化和壽命測量，還有光分布測量應用。
為了將 P-9802 集成到強周?chē)姶怒h(huán)境的應用中，例如高功率弧光燈測量，P-9802 提供了高質量金屬外殼，可實現最佳 EMV 屏蔽和機架安裝選項。
P-9802 電子設計基于帶有外部 RS232 接口和內部 I2C 總線的主板，可控制多達 14 個放大器模塊 P-9802Z-1。模塊的數量是特定于訂單的，允許將儀表配置為單獨的需要。 P-9802的基本版本有一個帶有兩個信號輸入的放大器模塊。附加放大器模塊允許驗光計最多擴展至 14 個放大器模塊。每個模塊都實現一個具有兩個可切換信號輸入的信號放大器。由于每個放大器中有兩個通道，因此放大器模塊的數量始終給出了可以同時測量的通道數量。
P-9802 可以靈活地與大多數 Gigahertz-Optik 探測器頭結合使用，使其能夠廣泛應用于輻射和光度測量。探測器頭通過位于儀器前面板和后面板上的 BNC 插座連接。
驗光計與光探測器結合的測量范圍由驗光計的測量范圍規格和探測器頭的響應度計算得出，如下：
? 偏移信號 = 最大分辨率 = 儀表電流偏移信號 / 檢測器靈敏度
樣品： 0.1pA (0.1E-12 A) / 3 nA/(mW/cm2) (輻照度檢測器) = 0.33 nW/cm2
? 最小可測量輻射 = 偏移信號 * 信噪比系數
樣本： 0.33 nW/cm2 * 50 = 17 nW/cm2
? 最大可測量輻射*：最大。信號電流檢測器/檢測器靈敏度
樣品： 200 μA (200E-6 A) / 3 nA/(mW/cm2) = 66667 W/cm2
? 顯示范圍 = 偏移信號至最大可測量信號
示例： 0.33 nW/cm2 至 66667 W/cm2
? 測量范圍： = 最小可測量輻射到最大可測量輻射
樣品： 17 nW/cm2 至 66667 W/cm2
*) 最大可測量輻照值也可能受到熱輻射、強紫外線輻射或最終用戶必須考慮的其他應用相關參數的限制。
| （1）規格參數 | |||
| 探測器接口： | BNC型連接器 | 測量范圍： | 固定選擇或自動選擇（規格見下表） |
| 連續波積分時間： | 20 ms 至 4 s（通過 RS232 命令設置） | 測量模式： | CW、峰值、劑量、相對 (%)、通道 A/通道 B (%) |
| 劑量測量： | 以 1s/100ms 間隔對測量值進行積分 | 抵消： | 所有范圍內的偏移補償 |
| 校準： | 最多可存儲 255 個數據集 | 接口： | 僅通過 RS232 |
| 接口： | RS232（9600 波特率、8 位數字、1 個停止位、無奇偶校驗） | 探測器接口： | 最多 24 個通道（一半通道可以同時測量，后一半通道可以同時測量） |
| 測量范圍 | ||||
| 7（0.200 mA 至 0.1 pA）手動或自動量程 | ||||
| 范圍編號 | 范圍（A/V） | 最大范圍 | 轉換率(10% - 90%) | 不確定度*)（帶偏移補償）1 年，23 °C ± 5 °C±（讀數 % + 量程 %） |
| 0 | 1x10-4 | 200.0 μA | 30 ms | 0.2 % + 0.05 % |
| 1 | 1x10-5 | 20.00 μA | 30 ms | 0.2 % + 0.05 % |
| 2 | 1x10-6 | 2.000 μA | 30 ms | 0.2 % + 0.05 % |
| 3 | 1x10-7 | 200.0 nA | 30 ms | 0.2 % + 0.05 % |
| 4 | 1x10-8 | 20.00 nA | 30 ms | 0.2 % + 0.05 % |
| 5 | 1x10-9 | 2.000 nA | 30 ms | 0.2 % + 0.05 % |
| 6 | 1x10-10 | 200.0 pA | 30 ms | 0.2 % + 0.05 % |
| *) 使用帶有 DAkks 校準的精密電流源對每個量程進行電流校準 | ||||
| 接口 | |
| DSUB 9針母座 | 功能 |
| 2 | 發送端 |
| 3 | 接收數據 |
| 5 | 接地 |
| 1-4-6 | 連接的 |
| 7-8 | 連接的 |
| （2）其它 | |||
| 電源： | 配備外部電源 | 溫度范圍： | (5 - 40)°C |
| 濕度： | <80%，非冷凝 | ||
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
? VL-3701：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3702：用于測量明視照度（以 Lux [lx] 為單位）的探測器頭。 B 級，f1 ≤ 6 %。
? VL-3704：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3705：用于測量暗視照度的探測器頭（以 Lux [lx] 為單位）。
? PD-9310A：高靈敏度探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用于驗光計和放大器，校準證書。
? PD-9310B：高靈敏度探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 6 %，2.8nA/lx，20mm 擴散器，用于驗光計和放大器、校準。
? PD-9310B-N：非常高靈敏度的探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 3 %，28nA/lx，無擴散器，用于驗光計和放大器、校準。
? VL-1101 + UMPA-0.5-11-RD Detector head：用于測量明視照度（以 Lux [lx] 為單位）的模塊探測器頭。特點： UMPA 適配器，可與積分球一起使用，可與驗光計和放大器一起使用，校準證書
? LDM-9810：用于測量明視點亮度（以 cd/m2 為單位）的探測器頭。特點：可選 20'、1° 和 6° 視角、取景器、可對焦消色差鏡頭，用于驗光計和放大器、校準證書。
? LDM-9901：用于測量明視點亮度（以 cd/m2 為單位）的探測器頭。
? VL-1101：帶 VL-11 安裝座的光度檢測器頭。特點：模塊化檢測器，可與積分球、前透鏡等配合使用?？膳c驗光計和信號放大器配合使用。
? ISD-5-VL：用于 2π 點光源光通量 (lm) 的積分球檢測器。
? ISD-10-VL：用于 2π 點光源光通量 (lm) 的積分球檢測器。
? TD-11VL01：帶 DP-11 安裝座的光度、溫度穩定檢測器。
? PD-9304：用于激光功率、照度和 400-1100 nm iiradiance 的通用檢測頭。特點： 1 cm2 硅光電二極管、可更換濾光片和余弦擴散器，可與驗光計和信號放大器一起使用。
? RW-3701：用于測量輻照度（W/m2）的探測器頭。
? RW-3702：用于測量輻照度（W/m2）的探測器頭。
? RW-3703：用于測量輻照度（W/m2）的探測器頭。
? RW-3704：用于測量輻照度（W/m2）的探測器頭。
? RW-3705：用于測量輻照度（W/m2）的探測器頭。
? RW-3708：用于測量輻照度（W/m2）的探測器頭。
? UV-3701：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3702：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-315nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3703：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 200/250-280nm (UV-C)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3710：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 320-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3711：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-320nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3716：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 305-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3717：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400 nm (UV-A)，輻射 > 400 nm 的低串?dāng)_，余弦視場，用于驗光計和放大器，校準證書。
? UV-3719：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 250-400nm（UV），余弦視場，適用于驗光計和放大器，校準證書。
? UV-3720：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 240-320nm（UV），余弦視場，適用于驗光計和放大器，校準證書。
? UV-3718：用于測量 UV-C 254nm 輻射高輻照度（W/m2）的探測器頭。
? RCH-102：用于 UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
? LP-9901：用于測量激光輻射功率（W）和激光輻照度（W/m2）的探測器頭。
? ISD-3P-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-5-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-5P-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-10-Si：用于檢測激光功率（W）的積分球檢測器。
? PD-11 Series：帶 DP-11 安裝座的探測器頭。
? UV-3706：用于測量膽紅素光療中輻照度 W/m2 的探測器頭。特點：膽紅素光化響應度，余弦視場，與驗光計一起使用，校準證書。
? UV-3711-308：用于測量 308nm 準分子激光器輻照度（W/m2）的探測器頭。特點：308nm處光譜響應度平坦。余弦視場，與 P-9710 驗光計結合進行劑量測量，校準證書。
? UV-3709：用于藍光危害測量的探測器。特點：?jiǎn)渭?xì)胞檢測器，BLH 光化輻照度，與驗光計配合使用，校準證書。
? UV-3725：用于測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
? PS-3701：植物生長檢測頭。
? PS-3702：植物生長檢測頭。
? PS-3703：植物生長檢測頭。
? ISD-3P-IGA：帶有 InGaAs 光電二極管和 30 mm 球體的積分球探測器，用于激光功率（W）。
? ISD-5P-SiUV：積分球探測器配備紫外增強型硅光電二極管和 50 毫米球體，激光功率（W）。
? ISD-5P-IGA：帶 InGaAs 光電二極管和 50 mm 球體的積分球探測器，用于激光功率（W）。
? P-9801：8 通道高級電流放大器/驗光計。
