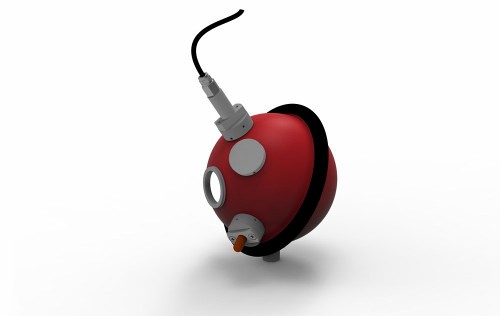

德國 Gigahertz-Optik ISD-10-Si 是一款用于檢測激光功率（W）的積分球檢測器/探測頭。它具有 ISD-10-Si-1、ISD-10-Si-2 及 ISD-10-Si-4 三個細分型號。
? 100 毫米球體直徑；
? 15 毫米直徑端口；
? BaSO 4涂層；
? 400 nm - 1100 nm 響應度；
? 用于驗光計和信號放大器。
直徑為 100 mm 的 ISD-10-Si 積分球探測器，配置用于測量發散角高達 64°、峰值功率高達 100 W 的激光和激光二極管。
ISD-10 積分球探測器具有 100 毫米直徑積分球，具有 25.4 毫米直徑的大測量端口，使其適合與較大直徑的激光束（如激光測距儀）一起使用。球體涂有硫酸鋇 (ODP97)。
如果需要，可以使用端口變徑器將測量端口減小到更小的直徑。
ISD-10-Si 積分球檢測器配備硅二極管，覆蓋400 nm至1100 nm的波長范圍。
安裝在 ISD-10-Si 探測器前面的漫射窗使探測器能夠?qū)缀跽麄€積分球表面的反射輻射進行積分，從而最大限度地減少由第一束反射引起的熱點。
ISD-10-Si 檢測器放置在靠近測量端口的位置，可在球體內獲得較大的接收角，而無需直接照射檢測器。這樣就無需使用擋板。
除了 ISD-10-Si 檢測器端口和測量端口外，ISD-10 還配備了兩個附加端口：
? SMA 連接器，用于將光譜輻射計的光纖連接到球體。
? 輔助端口，例如用于替代校正。
| （1）規格參數 | |||
| 球體直徑： | 100 mm | 端口尺寸： | 15 mm |
| 涂層： | ODP97 | 光譜范圍： | 400 nm - 1100 nm 硅光電二極管 |
| 典型響應度： | 1.6 mA/W @ 633 nm； 1.9 mA/W @ 900 nm。 | 最大信號電流： | 1 mA |
| 電纜長度： | 2 m | 插頭類型： | -1,-2,-4 |
| 光譜范圍： | (400 - 1100) nm | 上升時間： | 0.5 μs |
| 溫度范圍： | (5 - 40)°C | ||
| 校準： | 在 400 至 1100 nm 范圍內以 10 nm 步長校準 A/W 光譜響應度。 | ||
| （2）測量范圍 | ||||
| 傳感器 | min (0.1 pA NEI) | max (200 μA) | max (1 mA) | 單位 |
| ISD-10-Si @ 633 nm | 6.25E-11 | 1.25E-01 | 6.25E-01 | W |
| ISD-10-Si @ 900 nm | 5.26E-11 | 1.05E-01 | 5.26E-01 | W |
| （可衰減） | ||||

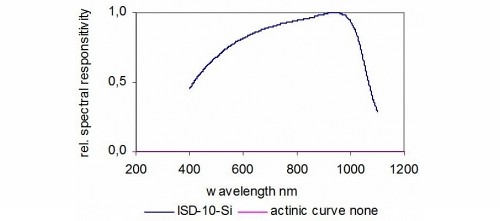

ISD-10-Si 典型光譜響應度
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
? X1：四通道 USB 驗光計和電流放大器，專為移動使用的光度檢測器和輻射檢測器而設計。
? P-2000：二通道驗光儀。
? P-9801：8 通道高級電流放大器/驗光計。
? P-21：多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。
? ISD-5P-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-15-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-5P-SP：光功率計檢測器，用于對脈沖激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量。
? ISD-10P-SP：用于對脈沖激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
? ISD-1.6-SP-Vxx：用于對脈沖激光二極管和 LED 進行快速、時間分辨 (ns) 輻射功率測量的探測器。
