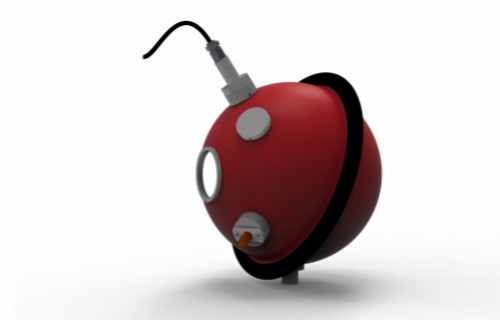

德國 Gigahertz-Optik ISD-15-Si 是一款用于檢測激光功率（W）的積分球檢測器/探測頭。它具有 ISD-15-Si-1、ISD-15-Si-2 及 ISD-15-Si-4 三個細分型號。
? 150 毫米球體直徑；
? 端口直徑 38.1 毫米；
? BaSO 4涂層；
? 400 nm - 1100 nm 響應度；
? 用于驗光計和信號放大器。
直徑為 150 mm 的 ISD-15-Si 積分球探測器，配置用于測量發散角高達 64°、峰值功率高達 100 W 的激光和激光二極管。
ISD-15 積分球探測器具有 150 mm 直徑積分球，具有 38.1 mm 直徑的大測量端口，使其適合與較大直徑的激光束（如激光測距儀）一起使用。球體涂有硫酸鋇 (ODP97)。
如果需要，可以使用端口變徑器將測量端口減小到更小的直徑。
ISD-15-Si 積分球檢測器配備硅二極管，覆蓋400 nm至1100 nm的波長范圍。
安裝在 ISD-15-Si 探測器前面的漫射窗使探測器能夠?qū)缀跽麄€積分球表面的反射輻射進行積分，從而最大限度地減少由第一束反射引起的熱點。
ISD-15-Si 檢測器放置在靠近測量端口的位置，可在球體內獲得較大的接收角，而無需直接照射檢測器。這樣就無需使用擋板。
除了 ISD-15-Si 檢測器端口和測量端口外，ISD-15 還配備了兩個附加端口：
? SMA 連接器，用于將光譜輻射計的光纖連接到球體。
? 輔助端口，例如用于替代校正。
| （1）規格參數 | |||
| 球體直徑： | 150 mm | 端口尺寸： | 38.1 mm |
| 涂層： | ODP97 | 光譜范圍： | 400 nm - 1100 nm 硅光電二極管 |
| 典型響應度： | 600 μA/W @ 633 nm； 700 μA/W @ 900 nm。 | 最大信號電流： | 1 mA |
| 電纜長度： | 2 m | 光譜范圍： | (400 - 1100) nm |
| 上升時間： | 0.5 μs | 溫度范圍： | (5 - 40)°C |
| 插頭類型： | -1,-2,-4 | ||
| 校準： | 在 400 至 1100 nm 范圍內以 10 nm 步長校準 A/W 光譜響應度。 | ||
| （2）測量范圍 | ||||
| 傳感器 | min (0.1 pA NEI) | max (200 μA) | max (1 mA) | 單位 |
| ISD-15-Si @ 633 nm | 1.67E-10 | 0.333 | 1.67 | W |
| ISD-15-Si @ 900 nm | 1.43E-10 | 0.286 | 1.43 | W |

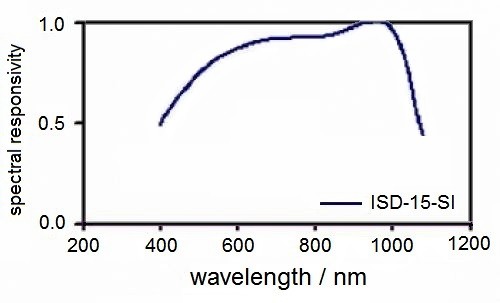

ISD-15-Si 典型光譜響應度
? P-9710：用于測量 CW、單脈沖和調制輻射的高端驗光儀。
? X1：四通道 USB 驗光計和電流放大器，專為移動使用的光度檢測器和輻射檢測器而設計。
? P-2000：二通道驗光儀。
? P-9801：8 通道高級電流放大器/驗光計。
? P-9202-4：快速響應時間跨阻信號放大器。
? P-9202-5：通用跨阻信號放大器。
? P-9202-6：高靈敏度跨阻信號放大器。
? P-21：多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。
? ISD-10-Si：用于檢測激光功率（W）的積分球檢測器。
? ISD-5-Si：用于檢測激光功率（W）的積分球檢測器。
