德國 Gigahertz-Optik BTS256-HI是一款緊湊型 Bi-Tec 測量設備，用于測量牙科聚合燈和冷光源，特點：
? 測量窗口帶有積分球；
? 光譜輻射功率；
? 色溫、CRI、色品坐標等。
BTS256-HI 是一款高品質照度計，用于測量牙科聚合燈和冷光源
移動測光表的特征之一是其 BiTec 光傳感器。它結合了硅光電二極管的特性和低噪聲 CMOS 二極管陣列的特性。 BiTec 傳感器通過兩個傳感器測量信號的相互校正，保證在大動態范圍內精確的光度、光譜輻射和色度測量值。
考慮到動態范圍、線性度和速度，硅光電二極管一直是并且仍然是終極輻射探測器。因此，BTS256-HI 的 BiTec 光傳感器中集成了硅光電二極管。由于集成了二極管陣列的光譜測量數據，其與光度 V(λ) CIE 響應度的精確匹配也非常適合 LED。
BiTec 光傳感器的低噪聲 CMOS 二極管陣列提供發光光譜所需的精確測量數據。然后，該數據用于計算顏色值以及優化光度響應度。
二極管陣列探測器的噪聲信號對信噪比有顯著影響，從而影響測量信號的質量。 BiTec 光傳感器中的遠程控制快門可以在線補償取決于溫度和積分時間的暗信號。
BTS256-HI 的積分球可以測量 2Pi 光源的輻射通量。它們的導光管直接放置在直徑15cm的防護窗上進行測量。
為了連續、長期使用，保護窗可保護積分球免受污染。如有必要，可以輕松更換帶有卡口連接器的錐形適配器。
BTS256-HI 具有 USB 2.0 接口，可將設備與 PC 配合使用。這可以實現數據交換和電池充電。
設備價格中包含的 S-BTS256 軟件提供了測量、測量數據顯示和數據傳輸所需的所有功能。該軟件先進、靈活的桌面概念為用戶提供了所需測量值的單獨組合。這可以是充滿勒克斯測量值的全屏，也可以是包含數字和圖形字段的矩陣。每個桌面星座都可以輕松保存以供將來使用。
LED 的驗證和測試需要大跨度的測量量。 BTS256-HI 提供十二個測量量，從而滿足現代照度計的所有要求：
? Φp 光通量；
? Φe 輻射功率（W）；
? Φλ 光譜輻射功率；
? x, y CIE 1931 顏色坐標；
? u', v' CIE 1976 顏色坐標；
? CT色溫；
? 與黑體軌跡的 Δuv 偏差；
? λdom 主波長；
? λp 峰值強度波長；
? λ0,5 光譜半寬度；
? 純度 顏色純度；
? CRI Ra 和 R1 至 R15 顯色指數。
Gigahertz-Optik 為程序員提供 S-SDK-BTS256 軟件開發工具。它可以與 National Instruments 的 LabView、Microsoft 的 .NET 和 C/C++ 一起使用。 SDK 簡化了 BTS256-LED 測試儀在內部開發的軟件中的集成。
校準由 Gigahertz-Optik 的光度測量校準實驗室進行。校準是使用可追溯到國家和國際標準的校準標準完成的。建議每 12 個月重新校準一次。
| （1）常規 | |||
| 典型應用： | 光通量、光譜輻射功率和發光顏色的照度計。 | 校準不確定度： | 光通量 ± 4 %； 輻射功率 ± 5 %。 |
| 傳感器： | 具有光度寬帶檢測器和陣列光譜儀的雙技術傳感器。用于自動暗信號調整的集成光圈。 | ||
| 輸入光學器件： | 入口窗后面帶有合成 ODM98 涂層的積分球。 15 毫米直徑測量端口。 | ||
| （2）光譜探測器 | |||
| 芯片： | CMOS二極管陣列 | 光譜范圍： | (360 - 830) nm |
| 光帶寬： | 5 nm | 數據分辨率： | 1 nm |
| 積分時間： | (5.2 - 30000) ms | 峰值波長： | ± 0.5 nm |
| 快門： | 用于暗信號測量的自動光圈，其積分時間與光測量相同。光圈延遲=100ms。 | ||
| 主波長： | ± 1 nm | 色溫測量范圍： | (1700 - 17000) K |
| 重復性 Δx 和 Δy： | ± 0.0001（標準光源類型 A） | Δy Δx 不確定度： | ± 0.002（標準光源類型 A） |
| ±0.0002（LED） | ± 0.005（典型值 LED） | ||
| 相關色溫： | ± 50 K（標準光源類型 A） | CRI（顯色指數）： | Ra 和 R1 至 R15 |
| ± 6 %（取決于 LED 光譜） | |||
| 最小輻射功率： | 0.2 mW（典型白光 LED）； | 最大輻射功率： | 50 W（典型白光 LED）； |
| 0.05 mW（典型藍色 LED） | 16 W（典型藍色 LED） | ||
| 雜散光： | 6E-4（藍色LED）； | ||
| 6E-4（綠色LED）； | |||
| 6E-4（紅色LED）； | |||
| 1E-3（白光LED）。 | |||
| （3）一體式探測器 | |||
| 篩選： | 光譜響應度與精細的 CIE 光度匹配。通過光譜測量數據在線校正光度匹配（光譜失配因子校正）。 | ||
| f1'（光譜不匹配）： | ≤ 6 %（未校正）； | ||
| ≤ 3 % (f1' a*(s z ( λ )) 分別通過光譜數據校正 F*(s z ( λ ))，由 BTS 技術自動完成） | |||
| 模數轉換器： | 12 Bit | 測量時間： | (0.1 - 6000) ms |
| （4）其它 | |||
| 微處理器： | 16 位、25 ns 指令周期時間。 | 接口： | USB 2.0（B 型 USB 端口） |
| 電源： | 5 VDC 至 7 VDC，輔助燈電容器充電期間峰值 250 mA。 | ||
| 溫度范圍： | 工作溫度：10°C 至 30°C； 儲存：-10°C 至 50°C。 | 重量： | 500克 |
| 尺寸： | 160 mm x 85 mm x 60 mm（長×寬×高） | 運輸箱： | 塑料硬頂外殼：333 mm x 280 mm x 70 mm，650 g |
| 圖表 | |
 |  |

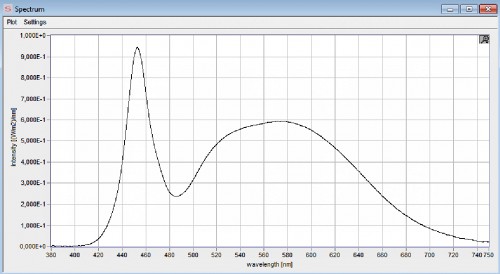

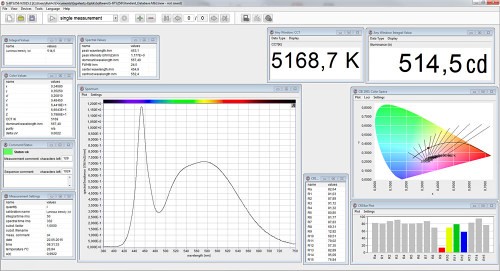

| 全屏顯示發光光譜 | 具有模塊化桌面設置的 S-BTS256 用戶軟件 |
 |  |

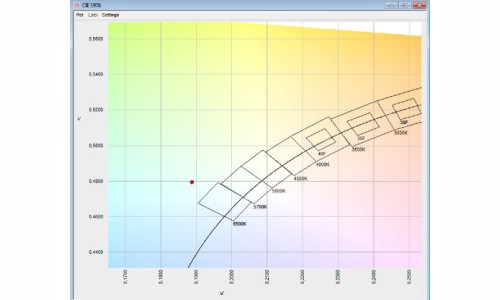

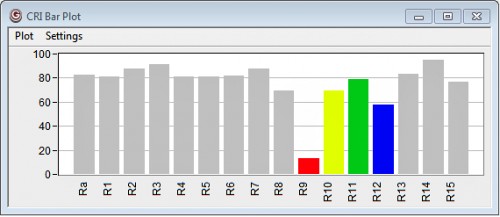

| 帶有分級字段的 CIE 1976 色度表 | CRI 條形圖 |
? S-SDK-BTS256：BTS256 變體的軟件開發套件。
? S-BTS256：BTS256 變體的應用軟件。
