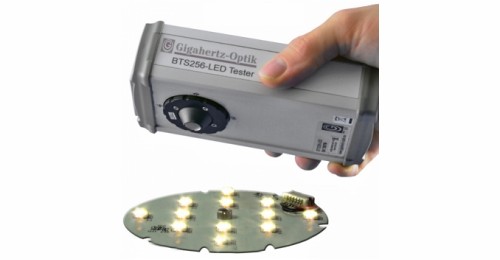

德國 Gigahertz-Optik BTS256-LED Tester 是一款緊湊型 BiTec 光譜輻射計/LED 測試儀，用于測量單個 VIS 和 NIR LED 的總光通量；
? 創新實施的帶有錐形測量端口的小型積分球；
? 替代校正輔助燈（自吸收校正）；
? BiTec 傳感器* 實現最高測量精度；
? 被測量如：光譜輻射功率、色溫、CRI、色品坐標等；
? 即插即用 LED 測試。
LED 的光度規格通常必須滿足非常高的容差要求，即使對于普通照明和汽車照明等非專業應用也是如此。這通常是一個問題，因為 LED 的制造公差可能高于應用中允許的公差。 LED 制造商提供的基于強度和顏色的分級容差限制僅適用于操作條件與分級測試中的條件相似的情況。因此，將 LED 集成到其產品中的制造商需要能夠準確測量 LED 精確原位光度性能的設備。
緊湊型 BTS256-LED 使您能夠方便地測量單個 LED 的光通量、光譜、顏色和顯色指數。該設備的一項特殊功能是其錐形測量端口。由于能夠執行板載 LED 測量，因此還可以將熱效應納入測量中。 LED 的光通量、顏色、顯色指數和光譜通常都可以在幾秒鐘內測量出來。因此，該設備非常適合來料檢驗以及生產過程中的質量控制。它在設計部門也非常有用。
BTS256-LED 采用緊湊的鋁制外殼，提供精確測量光通量、光譜、顏色和顯色指數所需的所有功能。
*為了獲得最高的精度和多功能性，該設備基于 BiTec 光傳感器，該傳感器由 V-lambda 濾波硅光電二極管和具有 CMOS 二極管陣列的光譜儀單元組成。硅光電二極管在動態范圍、線性度和速度方面無與倫比。基于 CMOS 二極管陣列的光譜儀保證了用于確定顏色值的發光光譜的精確測量數據。兩個探測器的組合可以實現相互校正（參見有關BTS 技術的文章））以獲得更高的精度。這也使得執行精確的、時間同步的測量（例如 PWM 信號）成為可能。 BTS256-LED 的一項尖端功能是用于陣列暗電流補償?shù)倪h程控制快門，以及用于補償測量樣品吸收的光（自吸收校正）的軟件控制輔助燈。使用隨附的 S-BTS256 軟件通過 USB 2.0 接口進行遠程控制。
光度測量設備的一項基本品質是其精確且可追溯的校準。 BTS256-LED 的校準在 Gigahertz-Optik 的ISO/IEC 17025 校準實驗室進行， 該實驗室根據 ISO/IEC 17025獲得了 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。該設備有兩個校準：其中之一是使用專門開發的參考燈來完成，該燈提供 2pi 照明，可以精確測量漫射 LED 的光通量。第二次校準適用于具有較窄照明特性的光源。
? 軟件開發套件，使用戶能夠?qū)⒃O(shè)備集成到自己的軟件中。
? 使用其他組件擴展 BTS256-LED Plus 概念（用于照度和發光強度）。
| 產品圖 | |
 |  |

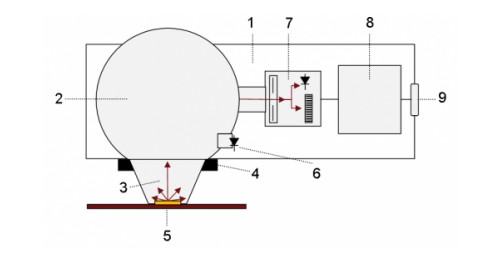

| BTS256-LED Tester | 1) BTS256-LED 外殼 2) 帶合成涂層的 50mm 積分球 3) 錐形測量端口 4) 精密卡口安裝座 5) 電路板上的測試 LED（被測設備） 6) 遠程控制輔助燈 7) 帶 Si 的 BiTec 傳感器光電二極管、CMOS 二極管陣列光譜儀和快門 8) 微處理器 9) USB 2.0 接口 |
 |  |

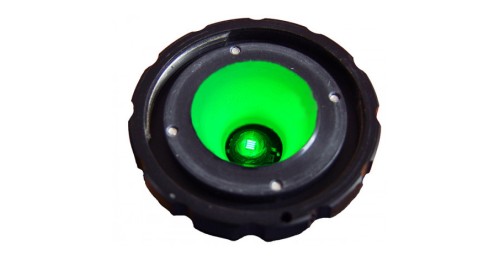

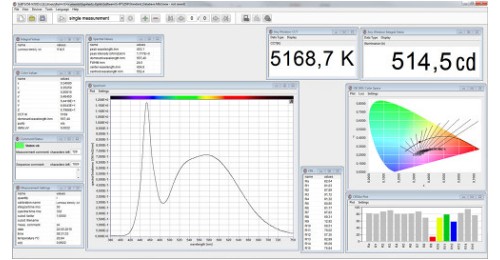

| 錐形測量端口放置在測試 LED 上方，檢測 2pi 空間內的所有輻射 | 具有模塊化桌面設置的 S-BTS256 用戶軟件 |
| （1）常規 | |||
| 簡短的介紹： | 用于測量單個 LED 的光通量、光譜、顏色和顯色指數的光譜輻射計。 | ||
| 主要特點： | 緊湊型測量設備，配有內部積分球、BiTec 光傳感器、遙控輔助燈和快門。光通量快速數據記錄器。軟件（顏色數量（x、y、u′、v′、X、Y、Z、delta uv、色溫、顯色指數 (CRI) Ra、R1-R15、TM-30-20、CIE224、CQS、CIE170 ， ETC。））。 | ||
| 測量范圍： | 光通量：10 mlm - 1100 lm， | ||
| 光譜范圍：360 nm - 830 nm， | |||
| 帶寬：5 nm，根據 CIE 214 進行光學帶寬校正 | |||
| 典型應用： | 單個 LED 的進貨檢驗、生產過程中組裝 LED 的質量保證、研發測試。 | ||
| 校準： | 適用于漫射發光和窄光束 LED。工廠校準。可追溯至國際校準標準。 | ||
| （2）產品 | |||
| 校準不確定度 | 光通量 ± 5 % | ||
| λ | u(k=2) | ||
| (360 – 399) nm | 7 % | ||
| (400 – 830) nm | 5 % | ||
| 傳感器： | 具有光度寬帶檢測器和陣列光譜儀的雙技術傳感器。用于自動暗信號調整的集成光圈。 | ||
| 輸入光學器件： | 積分球具有合成 ODM98 涂層，球端口處有保護窗。錐形適配器涂有 ODP97，用于輻射吸收。 10 毫米直徑測量端口。 LED輔助燈。 | ||
| 適配器更換影響 ± 0.5 %。 | |||
| 最大值10mm 測量端口的 xy 響應度偏差 ± 2 %。 | |||
| Max. 10mm測量端口的z響應度偏差±2%（1mm至11mm）。 | |||
| （3）光譜探測器 | |||
| 芯片： | CMOS二極管陣列 | 光譜范圍： | (360 - 830) nm |
| 光帶寬： | 5 nm | 數據分辨率： | 1 nm |
| 積分時間： | (5.2 - 30000) ms | 色溫測量范圍： | (1700 - 17000) K |
| 快門： | 用于暗信號測量的自動光圈，其積分時間與光測量相同。光圈延遲=100ms。 | ||
| 典型測量時間： | 1100 lm ≤ 5ms（白光） | 峰值波長： | ± 0.5 nm |
| 10 mlm ≤ 30s（白光） | 主波長： | ± 1 nm | |
| 重復性 Δx 和 Δy： | ± 0.0001（標準光源類型 A） | Δy Δx 不確定度： | ± 0.002（標準光源類型 A） |
| ±0.0002（LED） | ± 0.005（典型值 LED） | ||
| 相關色溫： | ± 50K（標準光源類型 A） | 雜散光： | 6E-4（藍色LED） |
| ± 3%（取決于 LED 光譜） | 6E-4（綠色LED） | ||
| CRI（顯色指數）： | Ra 和 R1 至 R15 | 6E-4（紅色LED） | |
| 1E-3（白光LED） | |||
| （4）圖表 | |||

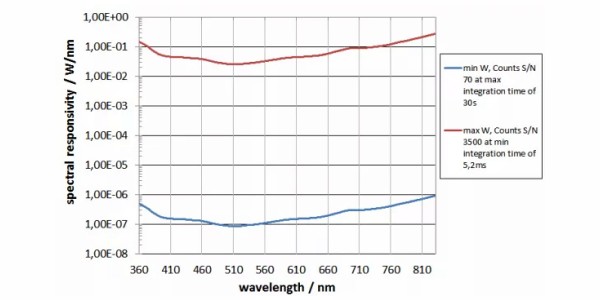

| 光譜響應度： |  | ||
| （5）其它 | |||
| 微處理器： | 16Bit，25ns 指令周期 | 接口： | USB 2.0（B 型 USB 端口） |
| 電源： | 5VDC 至 7VDC，輔助燈電容器充電期間峰值 250mA | ||
| 溫度范圍： | 操作：（10 至 30）°C | 尺寸： | 160 mm x 85 mm x 60 mm（長×寬×高） |
| 儲存：（-10 至 50）℃ | 重量： | 500克 | |
| 運輸箱： | 塑料硬頂外殼，333 mm x 280 mm x 70 mm，650g | ||
| （6）選項：210mm 積分球 (UMBB-210) | |||
| 光通量測量范圍（積分測量）： | (0.35 - 35000) lm | 球體直徑： | 210 mm |
| 校準： | 光通量：±5% | ||
| （7）選項：500mm 積分球 (UMBB-500) | |||
| 光通量測量范圍（積分測量）： | (1.2 - 120000) lm | 球體直徑： | 500 mm |
| 校準： | 光通量：±5% | ||
| （8）選項：輻照度 (DA) | |||
| 測量范圍： | 照度：（0.2 - 25000）lx | 校準 | ±2.2% |
| （9）選項：1000mm 積分球 (UMTB-1000-HFT) | |||
| 光通量測量范圍（積分測量）： | (4 - 400000) lm | 球體直徑： | 1000 mm |
| 校準: | 光通量：±5% | ||
| （10）選項：測角儀 (GB-GD-360-RB40) | |||
| 發光強度測量范圍（積分測量）： | (2E-1 - 2E8) cd ;以1m測量距離 | 校準: | 發光強度：±4% |
? BTS256-LED-IB：用于測量 ILED-B 的緊湊型 Bi-Tec 測量設備。特點：Bajonett 適配器具有符合 CIE 127 的 ILED-B 幾何形狀、光譜數據、色溫、CRI、色度坐標等。
? BTS256-LED-DA：緊湊型 Bi-Tec 測量裝置，用于測量照度和光通量。特點：適用于 BTS256-LED 的帶有擴散器的 Bajonett 適配器、+/- 30° 余弦校正視場、光譜輻射功率、色溫、CRI、色度坐標等。
? ISD-21-BTS256-LED：用于測量最大 63.5mm 的單個 2π 發光二極管的光通量和光色的系統。特點：直徑21cm的積分球和輔助燈，帶有Bi-Tec傳感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
? ISD-50-BTS256-LED：用于測量長達 100mm 的單個 2π 發光二極管的光通量和光色的系統。特點：直徑50cm的積分球和輔助燈，帶有Bi-Tec傳感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
? ISD-50HF-BTS256-LED：用于測量球體內 4π（可選 2π 和 4π）燈具光通量的系統。特點：積分球具有50cm半球形外殼，用于開閉和輔助燈。采用雙技術傳感器的照度計，可精確測量光通量、光譜輻射功率、CCT、CRI、色度坐標等。
? ISD-100HF-BTS256-LED：2π 和 4π 光源光通量測量系統。
? GB-GD-360-RB40-2-BTS256-LED：用于使用 BTS256-LED 測量單個 2π 發光二極管的光通量和光色的測角儀系統。
? S-SDK-BTS256：BTS256 變體的軟件開發套件。
? BTS256-LED Plus Concept：Plus 概念描述了 BTS256-LED 可能的多種應用
