德國 Gigahertz-Optik ISD-50-BTS256-LED 用于測量長達 100mm 的單個 2π 發光二極管的光通量和光色的系統。特點：
? 直徑50cm的積分球和輔助燈，
? 帶有Bi-Tec傳感器的緊湊型光譜測光計，
? 可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
在獨立模式下，緊湊型BTS256-LED儀表專為方便測量單個 LED 的光通量、光譜、顏色和顯色指數而設計。一個關鍵特征是內部積分球入口處的錐形測量端口，可以測量板載 LED。用于連接錐形適配器的卡口連接器可以將 BTS256-LED 與其他附件組件結合起來。 Gigahertz-Optik 提供不同的配件作為BTS256-LED Plus 概念的一部分，極大地?cái)U(kuò)展了 BTS256-LED 的測量能力。

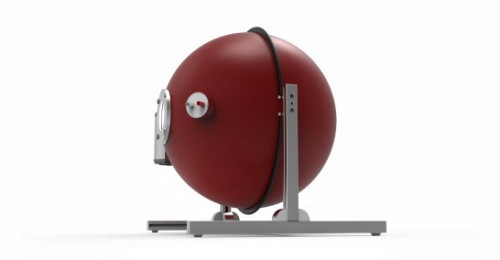

ISD-50-V01積分球可以測量直徑最大為127毫米的LED陣列和LED射燈以及直徑最大為10的單個LED的光通量、光譜、顏色和顯色指數。 mm（BTS256-LED，無需附加積分球）。積分球配有輔助燈，用于自吸收校正。 BTS256-LED 仍可用于單個板載 LED。卡口適配器可將設備連接到 ISD-50-V01 積分球上。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。配備 BTS256-LED 的 ISD-50-V01 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室已根據ISO/IEC 17025 獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。光通量是使用BN-LHSF-2P-20校準燈完成的，該燈在球體中具有 2pi 輻射特性。每臺設備均附有各自的校準證書。
| 產品圖 | |
 |  |

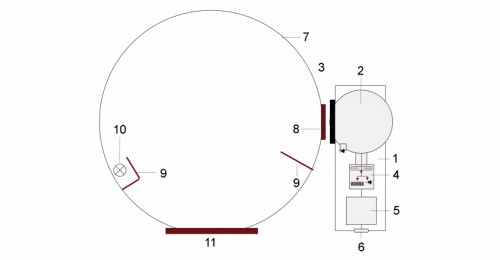

| BTS256-LED 光譜輻射計，帶積分球，適用于直徑最大 127 mm 的 LED 聚光燈 | 1) BTS256-LED 2) 50mm 積分球 3) 精密卡口安裝 4) 帶 Si 光電二極管、CMOS 二極管陣列光譜儀和快門的 BiTec 傳感器 5) 微處理器 6) USB 接口 7) ISD-21 積分球 8) 卡口安裝 9) 擋板10) 輔助燈 11) 測量端口 |
 |  |

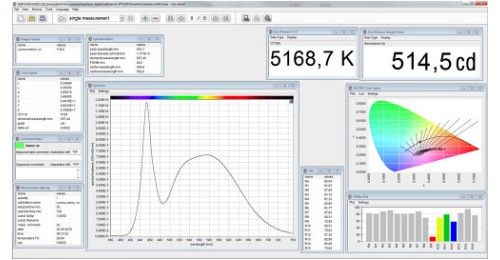

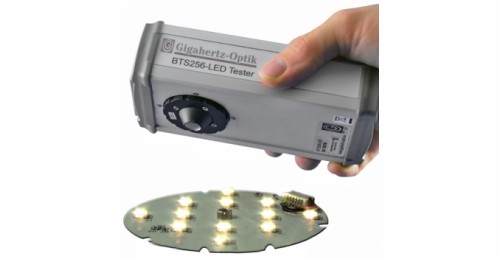

| BTS256-LED用于測量單個LED的光通量、光譜、顏色和顯色指數 | S-BTS256 用戶軟件用于測量帶有集成球體和外球體的光通量。 |
| （1）常規 | |||
| 簡短的介紹： | 光譜輻射計，用于高效測量直徑最大 127 毫米 LED 射燈的光通量、光譜、顏色和顯色指數。 | ||
| 主要特點： | 積分球直徑為 50 厘米，測量端口為 127 毫米。光譜輻射計無需積分球即可使用 – 用于測量單個 LED | ||
| 測量范圍： | 1.2 lm 至 120,000 lm，360 nm 至 830 nm | ||
| 典型應用： | 來料檢驗（單個 LED）、直徑最大 127 毫米的 LED 射燈、生產過程中的質量保證、設計。 | ||
| 校準： | 工廠校準?？勺匪葜羾?guó)際標準。 | ||
| （2）產品 | |||
| 校準不確定度： | 光通量校準±5% | ||
| 輸入光學器件 - ISD-50-V01： | 帶有硫酸鋇涂層的積分球。測量口直徑為127mm。直徑 50.8mm 的端口變徑管，帶刀口。 12V/20W 鹵素輔助燈。桌架。 | ||
| 一般的： | 該設備基于BTS256-LED，請?jiān)谀抢镎业皆敿?xì)規格。 | ||
| （3）光譜探測器 | |||
| 典型測量時間： | BTS256-LED： | 最大值 1000 lm ≤ 5 ms（白光） | |
| BTS256-LED： | 最小值 10 mlm ≤ 30 s（白光） | ||
| BTS256-LED with ISD-50-V01： | 最大120000 lm ≤ 5 ms（白光） | ||
| BTS256-LED with ISD-50-V01： | 最小值1.2 lm ≤ 30 s（白光） | ||
| （4）一體式探測器 | |||
| 最大光通量 | BTS256-LED 典型值70000 lm | ||
| BTS256-LED with ISD-50 典型值8000 klm | |||
| 噪聲等效光通量 | BTS256-LED 測試儀（典型值） 0.05 mlm | ||
| BTS256-LED 測試儀，帶 ISD-50-V01 典型值10 mlm | |||
? S-SDK-BTS256：BTS256 變體的軟件開發套件。
? ISD-21-BTS256-LED：用于測量最大 63.5mm 的單個 2π 發光二極管的光通量和光色的系統。特點：直徑21cm的積分球和輔助燈，帶有Bi-Tec傳感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
? ISD-100HF-BTS256-LED：2π 和 4π 光源光通量測量系統。
? ISD-50HF-BTS256-LED：用于測量球體內 4π（可選 2π 和 4π）燈具光通量的系統。特點：積分球具有50cm半球形外殼，用于開閉和輔助燈。采用雙技術傳感器的照度計，可精確測量光通量、光譜輻射功率、CCT、CRI、色度坐標等。
