Gigahertz-Optik ISD-21-BTS256-LED 測量光通量和光色的系統
詳情說明

      一、ISD-21-BTS256-LED 光通量和光色測量系統的特點

      德國 Gigahertz-Optik ISD-21-BTS256-LED 用于測量最大 63.5mm 的單個 2π 發光二極管的光通量和光色的系統。特點：

         ? 直徑21cm的積分球和輔助燈，

         ? 帶有Bi-Tec傳感器的緊湊型光譜測光計，

         ? 可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。


      二、ISD-21-BTS256-LED 光通量和光色測量系統介紹

      1、BTS256-LED 照度計

      在獨立模式下，緊湊型BTS256-LED儀表專為方便測量單個 LED 的光通量、光譜、顏色和顯色指數而設計。一個關鍵特征是內部積分球入口處的錐形測量端口，可以測量板載 LED。用于連接錐形適配器的卡口連接器可以將 BTS256-LED 與其他附件組件結合起來。 Gigahertz-Optik 提供不同的配件作為BTS256-LED Plus 概念的一部分，極大地?cái)U(kuò)展了 BTS256-LED 的測量能力。


      2、使用 ISD-21-V01 積分球增強 BTS256-LED

      ISD -21-V01積分球可以測量直徑最大10毫米的單個LED（無需額外積分球的BTS256-LED）以及LED矩陣的光通量、光譜、顏色和顯色指數以及直徑最大為 63.5 毫米的 LED 射燈。積分球配有輔助燈，用于自吸收校正。 BTS256-LED 仍可用于單個板載 LED?？谶m配器可將設備連接到 ISD-21-V01 積分球上。


      3、校準

      光度測量設備的一項基本質量特征是其精確且可追溯的校準。帶有 BTS256-LED 的 ISD-21-V01 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室根據 ISO/IEC 17025 獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。光通量是使用BN-LHSF-2P-20校準燈完成的，該燈在球體中具有 2pi 輻射特性。每臺設備均附有各自的校準證書。

產品圖

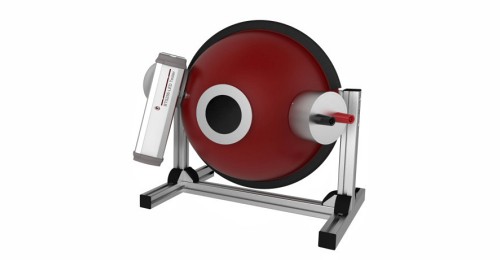

Gigahertz-Optik ISD-21-BTS256-LED 測量光通量和光色的系統ISD-21-BTS256-LED 測量光通量和光色的系統的運行原理圖

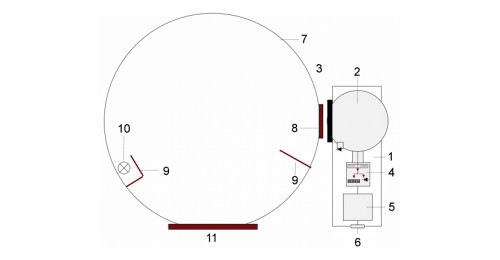

BTS256-LED 光譜輻射計，帶積分球，適用于直徑最大 63.5 mm 的 LED 聚光燈1) BTS256-LED 2) 50mm 積分球 3) 精密卡口安裝 4) 帶 Si 光電二極管、CMOS 二極管陣列光譜儀和快門的 BiTec 傳感器 5) 微處理器 6) USB 接口 7) ISD-21 積分球 8) 卡口安裝 9) 擋板10) 輔助燈 11) 測量端口

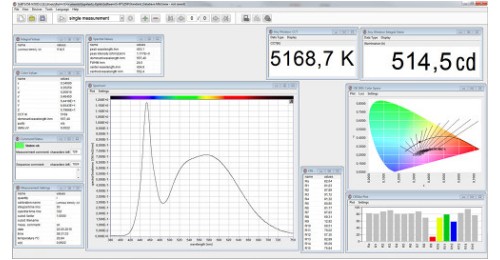

BTS256-LED 照度計S-BTS256 用戶軟件界面

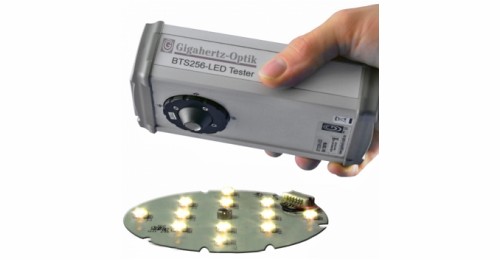

BTS256-LED用于測量單個LED的光通量、光譜、顏色和顯色指數S-BTS256 用戶軟件用于測量帶有集成球體和外球體的光通量。


      三、ISD-21-BTS256-LED 光通量和光色測量系統的技術規格

（1）常規
簡短的介紹：光譜輻射計，用于高效測量直徑最大 63.5 mm 的 LED 射燈的光通量、光譜、顏色和顯色指數。
主要特點：積分球直徑為 21 厘米，測量端口為 63.5 毫米。光譜輻射計可以在沒有積分球的情況下使用 – 用于測量單個 LED。
測量范圍：0.3 lm 至 35000 lm，360 nm 至 830 nm。
典型應用：來料檢驗（單個 LED）、直徑最大 63.5 毫米的 LED 射燈、生產過程中的質量保證、設計。
校準：工廠校準?？勺匪葜羾H標準。


（2）產品
校準不確定度：光通量校準±5%一般的：該設備基于BTS256-LED，請?jiān)谀抢镎业皆敿?xì)規格。
輸入光學器件 - ISD-21-V01：帶有硫酸鋇涂層的積分球。測量口直徑為63.5mm。直徑 50.8mm 的端口變徑管，帶刀口。 12V/20W 鹵素輔助燈。桌架。


（3）光譜探測器


典型測量時間：BTS256-LED：最大值 1000 lm ≤ 5ms（白光）
BTS256-LED：最小值 10 mlm ≤ 30s（白光）
BTS256-LED 與 ISD-21-V01：最大值 35000 lm ≤ 5ms（白光）
帶 ISD-21-V01 的 BTS256-LED：最小值 350 mlm ≤ 30s（白光）


（4）一體式探測器


最大光通量：BTS256-LED 測試儀（典型值） 70000lm
BTS256-LED 測試儀，帶 ISD-21 典型值2000  klm
噪聲等效光通量：BTS256-LED 測試儀（典型值） 0.05mlm
BTS256-LED 測試儀，帶 ISD-21 典型值2mlm


      四、可與 ISD-21-BTS256-LED 測量系統配置的軟件

         ? S-SDK-BTS256：BTS256 變體的軟件開發套件。


      五、更多與 ISD-21-BTS256-LED 測量系統類似的產品

         ? ISD-50-BTS256-LED：用于測量長達 100mm 的單個 2π 發光二極管的光通量和光色的系統。特點：直徑50cm的積分球和輔助燈，帶有Bi-Tec傳感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
