德國 Gigahertz-Optik ISD-50HF-BTS256-LED 是一款用于測量球體內 4π（可選 2π 和 4π）燈具光通量的系統。特點：
? 積分球具有50cm半球形外殼；
? 用于開閉和輔助燈；
? 采用雙技術傳感器的照度計；
? 可精確測量光通量、光譜輻射功率、CCT、CRI、色度坐標等。
在獨立模式下，緊湊型BTS256-LED儀表專為方便測量單個 LED 的光通量、光譜、顏色和顯色指數而設計。一個關鍵特征是內部積分球入口處的錐形測量端口，可以測量板載 LED。用于連接錐形適配器的卡口連接器可以將 BTS256-LED 與其他附件組件結合起來。 Gigahertz-Optik 提供不同的配件作為BTS256-LED Plus 概念的一部分，極大地?cái)U(kuò)展了 BTS256-LED 的測量能力。
直徑50厘米的ISD-50HF-V01積分球可以測量具有2pi和4pi輻射特性的超大LED燈的光通量、光譜、顏色和顯色指數。球體的一半可以打開，以便將 LED 燈固定到球體中心的樣品架上。樣品架的高度可以調節。
ISD-50HF-V02 作為替代品提供，并具有額外的 2pi 測量端口，直徑為 127 mm。當不使用時，它會保持關閉狀態。
兩種型號都配備了輔助燈。 BTS256-LED 仍可用于測量單個板載 LED?？谶m配器可將設備連接到 ISD-50HF 積分球上。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。配備 BTS256-LED 的 ISD-50-HF 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室已根據 ISO/IEC 17025獲得 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。光通量是使用放置在球體中心的 BN-LHSF-104 進行的。具有附加測量端口的球體需要使用BN-LHSF-2P-20校準燈進行額外校準，該燈在積分球中具有 2pi 輻射特性。每個設備都帶有各自的校準證書。
| 產品圖 | |
 |  |

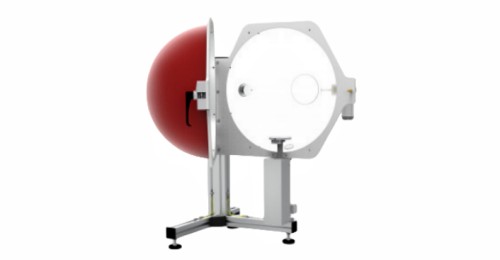

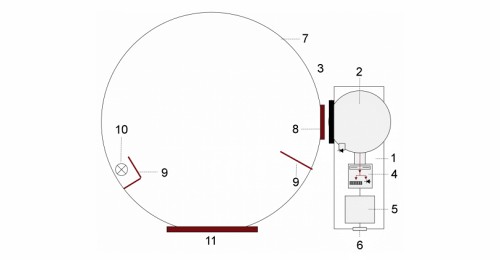

| BTS256-LED 光譜輻射計配有 ISD-50HF-V01 積分球，適用于球內 2pi 和 4pi LED 燈。 ISD-50HF-V02 帶有附加測量端口和端口插頭。 | 1) BTS256-LED 2) 50mm 積分球 3) 精密卡口安裝 4) 帶 Si 光電二極管、CMOS 二極管陣列光譜儀和快門的 BiTec 傳感器 5) 微處理器 6) USB 接口 7) ISD-21 積分球 8) 卡口安裝 9) 擋板10) 輔助燈 11) 測量端口。 |
 |  |

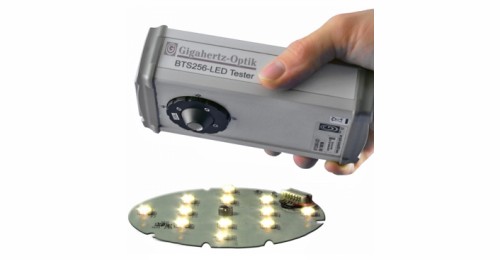

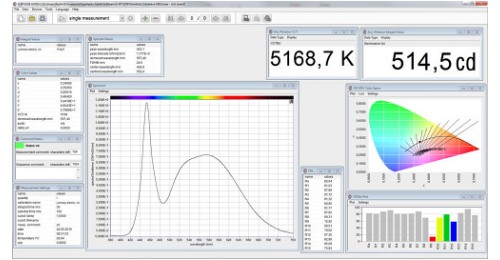

| BTS256-LED用于測量單個LED的光通量、光譜、顏色和顯色指數。 | S-BTS256 用戶軟件用于測量帶有集成球體和外球體的光通量。 |
| （1）常規 | |||
| 簡短的介紹： | ISD-50HF-V01-BTS256-LED： | 光譜輻射計，用于測量光通量、光譜、顏色和顯色指數。 LED 燈位于球體中心的操作。 | |
| ISD-50HF-V02-BTS256-LED： | 光譜輻射計，用于測量光通量、光譜、顏色和顯色指數。 LED 燈位于球體中心或球體外部的操作 | ||
| 主要特點： | ISD-50HF-V01-BTS256-LED： | 直徑為 50 厘米的積分球。高度可調的樣品架。無需積分球即可使用光譜輻射計測量單個 LED。 | |
| ISD-50HF-V02-BTS256-LED： | 直徑 50 厘米的積分球。一個可打開的半球。附加測量端口直徑為 127 毫米。高度可調的樣品架。無需積分球即可使用光譜輻射計測量單個 LED | ||
| 測量范圍： | 1.2 lm 至 120,000 lm，360 nm 至 830 nm 。 | ||
| 典型應用： | 來料檢驗（LED 燈）、生產過程中的質量保證、設計。 | ||
| 校準： | 工廠校準?？勺匪葜羾H標準。 | ||
| （2）產品 | |||
| 一般的 | 該設備基于BTS256-LED，請?jiān)谀抢镎业皆敿?xì)規格。 | 校準不確定度： | 光通量校準±5% |
| 輸入光學器件 - ISD-50HF-V01： | 帶有硫酸鋇涂層的積分球。內徑500毫米。一個可打開的半球。 UMSH-AP-500 高度可調樣品架。探測器和球體中心之間的擋板以及范圍達 100 mm 的燈探測器。 12V/50W 鹵素輔助燈。桌架。 | ||
| 輸入光學器件 - ISD-50HF-V02： | 帶有硫酸鋇涂層的積分球。內徑500毫米。一個可打開的半球。固定半球上有一個直徑為 127mm 的附加測量端口。用于封閉測量端口的端口塞。 UMSH-AP-500 高度可調樣品架。探測器與球體中心以及探測器與測量端口之間的雙向擋板。球體計的陰影范圍可達 100 毫米。 12V/50W 鹵素輔助燈。桌架。 | ||
| （3）光譜探測器 | |||
| 典型測量時間： | BTS256-LED： | 最大值 1000 lm ≤ 5 ms（白光） | |
| BTS256-LED： | 最小值10 mlm ≤ 30 s（白光） | ||
| BTS256-LED with ISD-50HF-V01： | 最大值 120000 lm ≤ 5 ms（白光） | ||
| BTS256-LED with ISD-50HF-V01： | 最小值1.2 lm ≤ 30 s（白光） | ||
| （4）一體式探測器 | |||
| 最大光通量： | BTS256-LED ： | 典型值70000 lm | |
| BTS256-LED with ISD-50 ： | 典型值8000 klm | ||
| 噪聲等效光通量： | BTS256-LED 測試儀（典型值）： | 0.05 mlm | |
| BTS256-LED Tester with ISD-50-V01 ： | 典型值10 mlm | ||
? UMLA-SHAP-E27：與積分球一起使用的燈泡測量插座。特點：E27插座。將燈連接到電隔離電源和電壓測量的四極桿
? UMLA-SHAP-E14：與積分球一起使用的燈泡測量插座。特點：E14插座。將燈連接到電隔離電源和電壓測量的四極桿
? UMLA-SHAP-G9：與積分球一起使用的燈泡測量插座。特點：G9插座。四線連接的燈座用于單獨供電和電壓測量。
? UMLA-SHAP-GU10：與積分球一起使用的燈泡測量插座。特點：GU10插座。四線連接的燈座用于單獨供電和電壓測量。
? UMLA-SHAP-GU5.3：與積分球一起使用的燈泡測量插座。特點：GU5.3插座。四線連接的燈座用于單獨供電和電壓測量。
? S-SDK-BTS256：BTS256 變體的軟件開發套件。
? ISD-100HF-BTS256-LED：2π 和 4π 光源光通量測量系統
