德國 Gigahertz-Optik BTS256-EF 高精度閃爍計和通用照明光譜照度計。它具有 BTS256-EF 及 BTS256-EF WiFi 兩個版本。
? 帶數據記錄器的手持式便攜式防濺通用照度計。
? 光閃爍測量符合 CIE:TN-006、CIE:TN-012、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015 等。
? 更多的測量參數，如照度和光色：光譜輻照度、明視、暗視和黑視照度、光譜輻照度、PAR、CCT、CRI、顏色坐標、選項：WiFi 等。
? BiTec傳感器提供更高的測量精度和完美的 LED 測量性能，WiFi 可選。
? 在比對活動中驗證閃爍測量。
傳統的照度計越來越多地被MSC15等光譜照度計所取代。然而，照明行業還需要能夠處理更復雜測量的高精度光譜光度計。其中包括脈寬調制光的測量以及測量內部和外部照明的能力、確定燈的熱瞬態行為等。此類儀表必須始終滿足的主要標準是其光度特性的質量。附加電子功能可能會提高可用性和顯示質量，但無法彌補不合格的測量結果。
一般照明用途的燈和燈具制造商在根據EMC 抗擾度要求鑒定產品安全性時必須考慮光閃爍。除了電源電壓波動的影響外，還必須考慮燈和燈具本身引起的閃爍效應。歐盟委員會的生態設計法規現在要求 SVM 和 Pst 測量，甚至指定了它們的極限值。
著名的測量設備制造商 Gigahertz Optik GmbH 推出了 BTS256-EF 通用測量設備，用于確定普通照明中所有相關的光參數。與可編程交流電源相結合，BTS256-EF 成為用于燈和燈具的綜合閃爍測試系統，包括電壓波動抗擾度測試 IEC TR 61547-1:2017。請參閱有關 TLA（時間光偽影）測量的技術文章。
BTS256-EF 是一款高質量測量設備，用于普通照明產品和條件的光度和色度測量。
*其獨特功能之一是 Gigahertz-Optik 開發的創新 BiTec 傳感器，該傳感器由 V(lambda) 過濾硅光電二極管和光譜輻射計單元組成。這使得它非常線性、穩定和快速，因此保證了更高的測量精度，而且不會帶來任何缺點。兩個傳感器都可以獨立使用，并且傳感器的相互校正有利于準確性、速度和多功能性。
因此，該儀表支持現代光譜光度計的所有要求，還可以實現高精度的 LED 測量：
? 余弦視場照度測量，用于準確評估擴展照明（B 級 DIN 5032 第 7 部分或 AA，根據 JIS C 1609-1:2006）；
? 閃爍測量；
? LED光、顏色、顯色性、色彩效果所需的光譜測量技術；
? 用于同步脈寬調制光和閃爍測量的光電二極管；
? α 光學照度和輻照度測量 (CIE S 026:2018)；
? 緊湊而堅固的設計，適合便攜式手持使用。
在其作為光閃爍計的功能中，BTS256-EF 支持所有當前的閃爍測量值/數量：
? 閃爍百分比（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；
? 閃爍指數（IEEE 標準 1789-2015、IES：RP-16-10、CIE：TN-006、CIE：TN-012）；
? FFT 頻率分量分析；
? P st短期閃爍嚴重程度（CIE:TN-006、CIE:TN-012、IEC TR 61547）；
? 頻閃可見度測量，SVM（CIE:TN-006、CIE:TN-012、IEC TR 63158）；
? M p ASSIST 閃爍感知指標；
? 聯合附錄JA10。
BTS256-EF 的獨立配置中提供了被測量的閃爍百分比、閃爍指數和 FFT 頻率分量分析。僅當通過隨附的 S-BTS256 軟件對 BTS256-EF 進行遠程控制時，才能訪問所有其他被測量。 BTS256-EF的Wi-Fi版本也是如此。但有一個限制：被測量 PstLM 和 SVM 需要非常高的數據吞吐量，只能通過 USB 電纜實現。當 BTS256-EF WiFi 通過 Wi-Fi 連接時，這些功能不可用。
此外， 當與電源 LPS-CH-500 結合使用時，BTS256-EF 允許根據 IEC TR 61547 進行閃爍測試。這些測試旨在探測光源在干擾信號影響下在交流電路中運行時的閃爍穩定性。
LED 植物生長燈需要根據其產生的光合有效輻射 (PAR) 進行測量。 BTS256-EF 支持該功能?？梢詼y量光合光子通量密度 (PPFD)，單位為 μmol/(m2*s)，它是 PAR 波長范圍內每秒每平方米面積到達表面的光子總數的度量。此外，還可以顯示日光積分（DLI），它代表植物在一天中接收到的光合有效輻射總量。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS256-EF 由Gigahertz-Optik 的 ISO 17025 高質量校準實驗室進行校準，該實驗室根據 ISO/IEC 17025 的光譜響應度和光譜輻照度獲得 DAkkS (DK-15047-01-00) 認可。校準還包括相應的校準附件組件。每臺設備均附有各自的校準證書。
使 CCT 測量能夠在符合 IEC 62386-209（色彩控制裝置）的官方 DALI 聯盟測試中完全自動化。
? 軟件開發套件，用于將設備集成到用戶自己的軟件中
? 結合軟件工具 ST-Flicker 和可編程交流電源 LPS-CH-500 Gigahertz-Optik GmbH 為符合 IEC TR 61547-1:2017 標準的測試系統提供 BTS256-EF 的功能擴展，用于一般照明用途的設備- EMC 抗擾度要求 - 第 1 部分：客觀的光閃爍和波動抗擾度測試方法。
| 產品圖 | |
 |  |

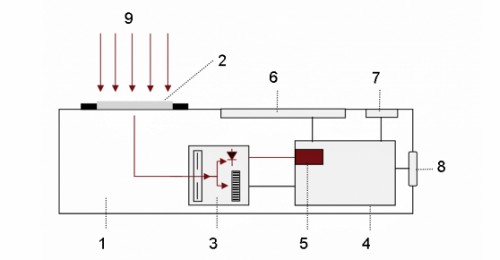

| BTS256-EF 用于照明技術中的復雜測量，包括閃爍測量 | BTS256-EF 原理圖：1) BTS256-EF，2) 精密余弦擴散器，3) 帶硅光電二極管的 BiTec 傳感器、CMOS 二極管陣列光譜儀和快門，4) 帶快速放大器的光度硅光電二極管，5) 微處理器，6) 顯示屏，7) 控制按鈕，8) USB 2.0 接口，9) 光入射 |
 |  |

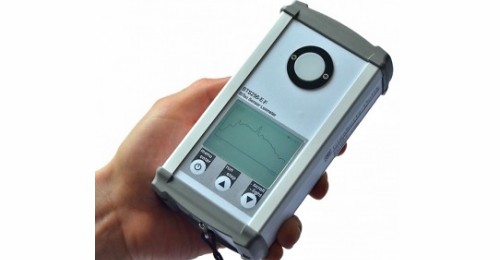

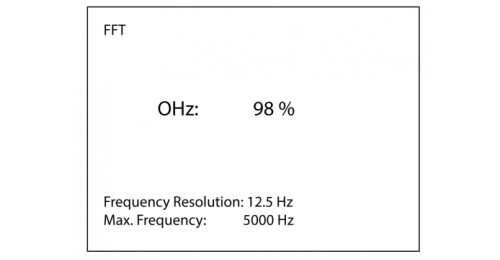

| BTS256-EF具有精確余弦視場功能的照度計 | BTS256-EF 閃爍測量（FFT 和最大頻率） |
| （1）常規 | |||
| 簡短的介紹： | 用于測量照度（明視、暗視、黑視）、PAR、光譜、光色、顯色指數和閃爍的光譜輻射計。 | ||
| 主要特點： | 移動測量設備、帶 V-lambda 光電二極管的 BiTec 傳感器和具有 10 nm 光學帶寬和附加光學帶寬校正 (CIE214) 的低雜散光 CMOS 光譜儀、遠程控制偏移快門、精確余弦校正視場、數據記錄器、自動 PWM 同步、顏色量（x、y、u′、v′、X、Y、Z、delta uv、色溫、顯色指數 (CRI) Ra、R1-R15、TM-30-20、CIE224、CQS 、CIE170、alpha-opic 等）、Pst 的閃爍測量、SVM、閃爍指數等。 | ||
| 測量范圍： | 1 lx to >199,000 lx，360 nm to 830 nm，閃爍頻率在 0.25 Hz 至 200 kHz 之間。 | ||
| 典型應用： | 適用于照明行業的精密光譜光度計。 | 校準： | 工廠校準，可溯源至國際標準。 |
| （2）產品 | |||||||
| 傳感器： | B 級 DIN 5032 第 7 部分或 AA 符合 JIS C 1609-1:2006； | ||||||
| A 級 DIN 5032 第 7 部分（適用于 f1' 和 f4），或一般精度等級符合 JIS C 1609-1:2006； | |||||||
| L 級 DIN 5032 第 7 部分（適用于 U）響應、IR 響應、f3、f6 和 f7。 | |||||||
| 傳感器： | 具有光度寬帶檢測器和陣列光譜儀的雙技術傳感器。用于自動暗信號調整的集成光圈。 | ||||||
| 輸入光學器件： | 擴散窗直徑20mm，余弦校正視場，f2誤差≤3% | ||||||
| 篩選： | 光譜響應度與精細的 CIE 光度匹配。通過光譜測量數據在線校正光度匹配（光譜失配因子校正） | ||||||
| 閃爍： | 被測量：閃爍百分比（IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021）、閃爍指數（IES:RP-16-10、CIE TN 006:2016、CIE TN 012:2021）、閃爍頻率、快速傅里葉變換 (FFT)、P st 短期閃爍嚴重性 Pst (CIE TN 006:2016、CIE TN 012:2021、IEC TR 61547:2020)、頻閃效應能見度測量 SVM (CIE TN 006:2016、 CIE TN 012:2021、IEC TR 63158)、Mp ASSIST、聯合附錄 JA10。 | ||||||
| BTS256-EF 的內部存儲器有限，因此當用作手持式儀表（不帶 PC）時只能訪問以下頻率范圍： | |||||||
| 測量時間（傳感器） | 測量時間（閃爍） | 采樣率 | 上限截止頻率 | 較低的截止頻率 | 可接受信噪比的不確定性 | FFT頻率分辨率 | |
| 50 ms | 41.0 ms | 20 μs | 5 kHz | 60 Hz | 1%+-0.5 Hz | 25 Hz | |
| 100 ms | 81.9 ms | 40 μs | 5 kHz | 30 Hz | 1%+-0.5 Hz | 12.5 Hz | |
| 200 ms | 163.8 ms | 80 μs | 2.5 kHz | 15 Hz | 1%+-0.5 Hz | 6.3 Hz | |
| 500 ms | 327.7 ms | 160 μs | 1.2 kHz | 8 Hz | 1%+-0.5 Hz | 3.2 Hz | |
| 1000 ms | 655.4 ms | 320 μs | 0.6 kHz | 4 Hz | 1%+-0.5 Hz | 1.6 Hz | |
| 3000 ms | 2620 ms | 1280 μs | 150 Hz | 1 Hz | 1%+-0.1 Hz | 0.4 Hz | |
| 6000 ms | 5240 ms | 2560 μs | 75 Hz | 0.5 Hz | 1%+-0.05 Hz | 0.2 Hz | |
| 12000 ms | 10486 ms | 5120 μs | 33 Hz | 0.25 Hz | 1%+-0.02 Hz | 0.1 Hz | |
| 當 BTS256-EF 與 PC（通過 USB，不適用于 WiFi）和 S-BTS256 或 S-SDK-BTS256軟件結合使用時，測量范圍可擴展至以下范圍： | |||||||
| 測量時間（閃爍） | 采樣率 | 上限截止頻率(3分貝) | 較低的截止頻率 | 可接受信噪比的不確定性 | FFT頻率分辨率 | ||
| min.1 ms | 1 ms (1kHz)-5 μs (200kHz) | 200 Hz-10 kHz | 2.5 kHz | 1% ± 0.5 Hz | 1 kHz | ||
| max.180 s (3 min) | 1 ms (1kHz)-10 μs (100kHz) | 200 Hz-10 kHz | 0.014 Hz | 1% ± 0.5 Hz | 0.005 Hz | ||
| 濾波器傳輸放大器： | |||||||

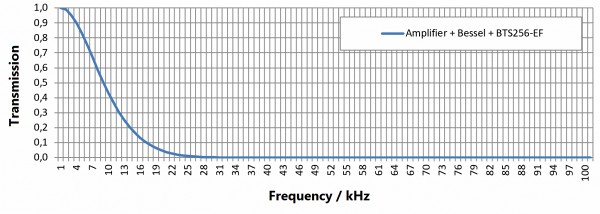

3dB 范圍 0 至 5 = 10 kHz，范圍 6 至 8 = 200Hz（對于閃爍測量，僅建議使用 0 到 5 的范圍） | |||||||
| （3）光譜探測器 | |||
| 芯片： | CMOS 二極管陣列 | 光譜范圍： | (360 - 830) nm |
| 光帶寬： | 10 nm，可自動應用根據 CIE 214 的數學光學帶寬校正。 | ||
| 數據分辨率： | 1 nm | 積分時間： | (5.2 - 30000) ms |
| 快門： | 用于暗信號測量的自動光圈，其積分時間與光測量相同。光圈延遲 = 100ms。 | ||
| 典型測量時間： | 199,999 lx ≤ 5ms（白光） | 暗視： | 暗視測量范圍光譜 (1 - 199,999) lx； |
| 100 lx ≤ 1s（白光） | 暗視照度校準不確定度 +/-2.2% | ||
| 光譜顏色測量范圍： | (1 - 199,999) lx | 峰值波長： | +/- 1nm |
| 主波長： | +/- 1nm | 色溫測量范圍： | (1700 - 17000) K |
| 重復性 Δx 和 Δy： | +/- 0.0001（標準光源類型 A） | Δy Δx 不確定度： | +/- 0.002（標準光源類型 A） |
| +/- 0.0002（LED） | +/- 0.005（典型值 LED） | ||
| 相關色溫： | +/- 50K（A 類光源標準） | 雜散光： | 6E-4（藍色LED） 6E-4（綠色LED） |
| +/- 4%（取決于 LED 光譜） | 6E-4（紅色LED） 1E-3（白光LED） | ||
| CRI（顯色指數） | Ra 和 R1 至 R15 | （典型值，在 LED 峰值左側 100 nm 處測量） | |
| 校準不確定度： | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (360 - 399) nm | ± 5,5 % | ||
| (400 - 479) nm | ± 4 % | ||
| (480 - 779) nm | ± 3,8 % | ||
| (780 - 830) nm | ± 4,3 % | ||
| 光譜輻照度響應度 (360 - 830) nm | |||
| （4）一體式探測器 | |||
| 校準不確定度： | 照度±2.2% | 最大照度： | ≥199,999 lx（受溫度限制） |
| f1'（光譜不匹配）： | ≤6%（未校正）； | ||
| ≤3% (f1' a*(s z ( λ )) 分別通過光譜數據校正 F*(s z ( λ ))，由 BTS 技術自動完成） | |||
| 噪聲等效照度： | ≤0.01lx | 模數轉換器： | 12Bit |
| 測量時間： | (0.1 - 6000) ms | 溫度范圍： | 二極管的測量值通過內部溫度傳感器進行校正。 |
| （5）其它 | |||
| 微處理器： | 16Bit，25ns 指令周期 | 電源： | 每個 USB 5VDC、450mA |
| 接口： | USB 2.0（B 型 USB） | ||
| 選項 WiFi：WiFi 2.4 GHz（外部天線，范圍 > 100m） | |||
| 溫度范圍： | 工作：+10°C 至 +30°C | 電池運行時間： | 1600 mAh 鋰離子電池； |
| 儲存：-10°C 至 +50°C | 顯示屏背光打開且連續測量 10 小時； | ||
| 外殼： | 防濺IP54 | 背光關閉待機 48 小時。 | |
| 運輸箱： | 333mm x 280mm x 70mm，650克 | 尺寸： | 159mm x 85mm x 45mm（長×寬×高） |
| 重量： | 500克 | ||
| 圖表 | |
 |  |

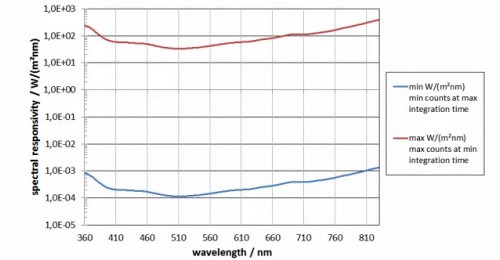

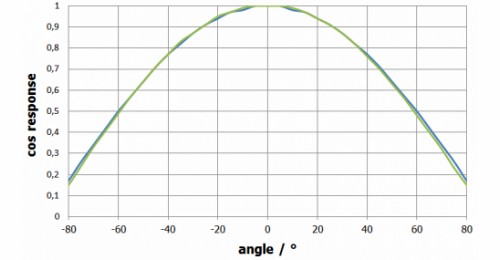

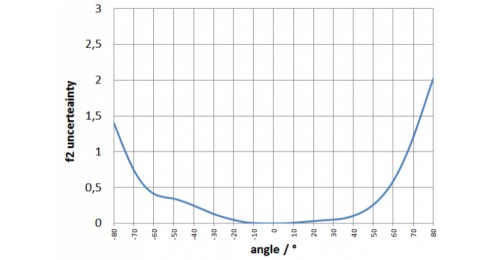

| f2（方向響應/余弦誤差） | 光譜響應度 |
? S-SDK-BTS256：BTS256 變體的軟件開發套件。
? S-BTS256：BTS256 變體的應用軟件。
? MSC15：適用于傳統照明和 LED 照明的緊湊型手持式光譜照度計。
? PFL-200：用于帶 BNC 連接器的光電二極管探測器的快速閃爍計（放大器）。
? CSS-45：適用于傳統照明和 LED 照明的緊湊且經濟高效的光譜光探測器。
