德國 Gigahertz-Optik CSS-45 是一款適用于傳統照明和 LED 照明的緊湊且經濟高效的光譜光探測器/檢測器頭。它具有 CSS-45-HI 及 CSS-45-WT 版本。
? 直接通過 USB 進行簡單操作；
? 可用作探測器頭或；
? 可直接安裝到積分球（直徑 45 mm）；
? 許多被測量：明視和暗視照度測量、顏色特性、CCT、CRI、PAR、膽紅素；
? 通過 USB 即插即用連接，包括軟件。
一些光測量應用需要將光傳感器安裝在測量系統內或遠程操作。工業應用通常需要與 PLC 系統集成。連續和遠程操作需要堅固耐用的光測量傳感器。對于此類任務，Gigahertz-Optik 提供緊湊型光譜光傳感器 CSS-45。它是一款精確的光譜輻射計，覆蓋波長范圍 360 nm 至 830 nm。
? 單獨的波長和線性校正可確保對光源進行精確測量，無論強度和光譜分布如何。
? 根據 CIE 214 進行數學帶寬校正，以實現準確的色度測量。
? CSS-45 的另一個獨特功能是其機電快門，可實現傳感器的遠程控制暗調節。這對于陣列光譜儀的不受溫度影響的長期運行至關重要。
? 具有精確余弦調節 (f 2 ≤ 1.5 %) 的漫射器，用于測量擴展光源和照明設備的照度和輻照度。
? 照度測量范圍從 1 lx 到 350.000 lx，涵蓋從應急照明到光天化日條件的應用。
緊湊的金屬外殼在設備周圍設有 M6 螺紋孔和 V 形槽，用于 CSS-45 的通用連接。可供下載的技術圖紙中給出了尺寸。帶有防濺電連接器的外殼符合防護等級 IP62 的要求。對于 IP65 防護等級，需要帶有玻璃圓頂?shù)膫鞲衅餍吞枴?/p>
該傳感器提供 RS-485 和 USB 接口用于遠程操作?？蓪ぶ返?RS-485 接口允許很長的電源線。多個 CSS-45 傳感器可以在 RS-485 控制以及 USB 遠程操作下一起操作。除了提供的最終用戶軟件之外，還可以選擇使用軟件開發套件 (SDK)，以簡化傳感器與用戶編寫的軟件的集成。

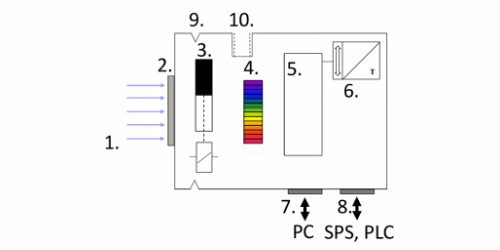

CSS-45 傳感器示意圖
1) 入射光 2) 余弦擴散器 3) 機電快門 4) 陣列光譜儀 5) CPU 6) 溫度傳感器
7) USB 連接器 8) RS-485 連接器 9) V 型槽 10) M6 安裝螺紋
CSS-45 包括一個集成處理器。它根據測得的光譜測量數據計算出一套全面的輻射、光度和色度量。
? 園藝照明 – PAR 測量 光合光子通量密度 (PPFD)（μmol/m2s）。
? 以人為本的照明 – 黑視輻照度和照度 (CIE S 026:2018)、黑視日光等效照度。
? 光療 – 膽紅素 Ebi 的總輻照度，單位為 mW/cm2 (IEC 60601-2-50) 以及平均光譜輻照度，單位為 μW/cm2/nm（美國兒科學會）。
? 使 CCT 測量能夠在符合 IEC 62386-209（色彩控制裝置）的官方 DALI 聯盟測試中完全自動化。

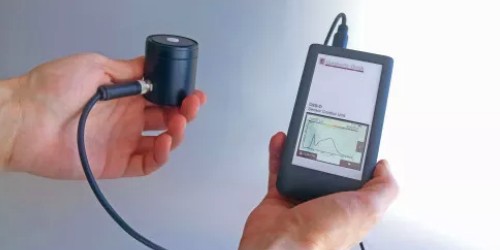

光傳感器 CSS-45 可與控制單元 CSS-D結合使用，用作手持式照度計。
光測量儀器的一個重要質量特征是其精確且可追溯的校準。 Gigahertz Optik GmbH 的校準實驗室保證其工廠校準的高質量和可追溯性。 CSS-45 的校準由工廠校準證書確認。
| 產品圖 | |
 |  |

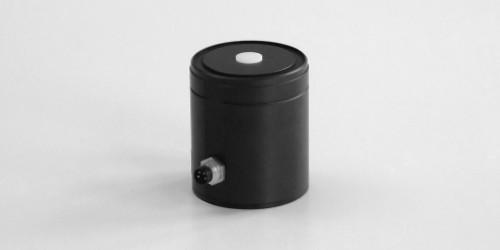

| 光譜輻射計傳感器 CSS-45 | 將 CSS-45 與控制單元 CSS-D 結合起來用作手持式儀器 |
| （1）常規 | |||
| 簡短的介紹： | 遠程光譜輻射檢測器普遍用于輻射和光度測量裝置。 | 校準： | 工廠校準?？勺匪葜羾H校準標準。 |
| 主要特點： | 通過 USB 2.0 或 RS 485 進行遠程操作。緊湊、堅固、防濺外殼，具有通用安裝選項。直接輸出輻射、光度、色度和專業功能。精密余弦擴散器。遙控暗電平快門。應用程序軟件。 | ||
| 測量范圍： | 1 lx to 350,000 lx（白色 LED），360 nm to 830 nm。 | ||
| 典型應用： | 需要遠程定位單個或多個探測器的光度和輻射設置。與定位設備一起使用，例如測繪。工業監控、植物生長燈、藍光光療、以人為本的照明。 | ||
| （2）產品 | |||
| 輸入光學器件： | 擴散窗直徑 10 mm，余弦校正視場，f 2 ≤ 1.5 % | ||
| 測量數量： | 明視照度 | ||
| 暗視 | |||
| 光譜輻照度 | |||
| 顏色坐標 (x,y) | |||
| CCT | |||
| CRI（顯色指數） | |||
| PAR– PPFD | |||
| 黑視輻照度 | |||
| 黑視照度（等效黑視勒克斯） | |||
| 黑視日光等效照度 | |||
| 膽紅素總輻照度 (E bi ) | |||
| 膽紅素平均光譜輻照度 (美國聯合總會） | |||
| CSS-45： | 照度和光色檢測頭。 （B 級根據 DIN 5032-7 或 AA 級根據 JIS C 1609-1:2006） | ||
| （3）光譜探測器 | |||
| 光譜范圍： | (360 - 830) nm | 重復性 Δx 和 Δy： | ±0.0002 |
| 光帶寬： | 10 nm | 典型測量范圍白色LED： | (1 - 350,000) lx |
| 根據 CIE 214 應用光學帶寬校正 | (1E-3 - 500) lm，帶 150 mm 積分球（直徑） | ||
| Δy Δx 不確定度： | ±0.002（標準光源A） | 色溫測量范圍： | (1700 - 17000) K |
| 相關色溫： | ± 50 K（標準光源類型 A） | 峰值波長： | ± 1 nm |
| ± 4 %（取決于 LED 光譜） | |||
| （4）其它 | |||
| 接口： | USB 2.0、RS 485 | 重量 | 130 g，僅傳感器，不含電纜 |
| 溫度范圍： | 工作溫度：10°C 至 +30°C | 電源： | 5 VDC 通過 USB |
| 儲存：-10°C 至 +50°C | (3.5 - 25) VDC 通過定制插頭 最大電流500毫安 | ||
| 尺寸： | 直徑45毫米 | 外殼： | 防濺/防水等級： |
| 53 毫米高度* | CSS-45：IP62 | ||
| * 不含 WT 保護罩的高度 | CSS-45-WT：IP65 | ||
| 校準不確定度： | 照度（標準光源A）±3% | ||
| 照度（典型 LED）± 4 % | |||
| （可溯源國家標準，含標準不確定度） | |||
| 圖表 | |
 |  |

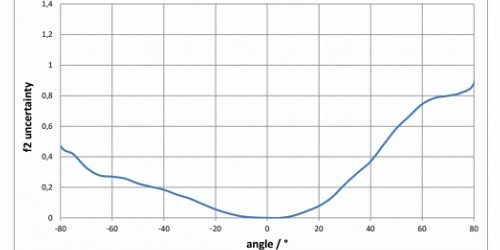

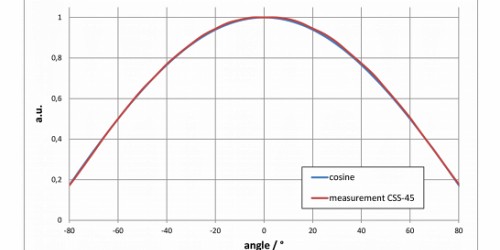

| CSS-45 余弦視場 | CSS-45 的角度相關 f2 誤差 |
 | |

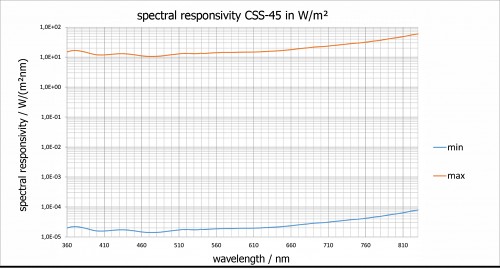

| 典型光譜響應度 | |
