德國 Gigahertz-Optik ISD-15-BTS2048-VL 是一款用于 LED 測試和系統集成的緊湊型積分球光譜輻射計系統：
? 直徑 15 cm 積分球、輔助燈、防塵測量端口（玻璃圓頂）、2π 幾何形狀；
? 脈沖和連續波測量；
? 快速快門（電子快門），積分時間極短 (2 μs)；
? 配備BiTec傳感器* 的高端光譜輻射計，可快速準確地測量光通量、光譜輻射功率、CCT、CRI 等。
高品質的 BTS2048系列CCD光譜儀是國際公認的高端產品。它是市場上最緊湊的光譜輻射計之一，可在許多應用中直接進行系統集成，而無需昂貴且可能降低測量質量的光導。其特征之一是其擴散器窗口，允許直接安裝到積分球（例如ISD-15）上以測量光通量。有關BTS2048-VL 的更多詳細信息可以在相應的數據表中找到。該裝置還有BTS2048-VL-TEC熱電冷卻版本。
BTS2048 非常適合用于工業 LED 分級。特別是，它可用于執行 CIE S025 或 DIN 5032-9 規定的 LED 時間同步脈沖測量。當想要考慮測量中的熱效應時，這是必要的（另請參閱有關SSL/LED 測試的技術文章）。 CCD 傳感器的所有像素（電子快門）的瞬時電子歸零設置與其觸發接口相結合，可實現 BTS2048 測量和 LED 電流供應之間的完美同步。該器件還具有極寬的動態范圍，最短積分時間僅為 2 μs。這比傳統設備（通常為毫秒）短 1000 倍，從而可以實現 OD3 因子。此外，內部 OD1 和 OD2 濾波器將動態范圍提高了高達 9 個數量級，并且快速以太網接口提供了快速的數據傳輸。為了讓用戶將該設備集成到他們的系統中，BTS2048 系列提供了功能強大的S-SDK-BTS2048軟件開發套件。
*其獨特功能之一是 Gigahertz-Optik 開發的創新BiTec 傳感器，該傳感器由 V(lambda) 過濾硅光電二極管和光譜輻射計單元組成。這使得它極其線性、穩定和快速，因此保證了更高的測量精度，而且不會帶來任何缺點。兩個傳感器都可以獨立使用，并且傳感器的相互校正有利于準確性、速度和多功能性（參見有關 BTS 技術的文章）。
BTS2048可以直接與積分球結合來測量發光強度。積分球和光譜儀設計緊湊、重量輕且無需連接光導，形成一個整體模塊，可以方便地集成到前端和后端 LED 分檔的完整測試系統中。它作為完全校準的模塊提供。該模塊可以作為單個實體進行重新校準。無需連接光導，可方便地進行重新校準，且不確定性較低。BN-LHSF-2P-20 2pi 校準燈可用于使用隨附的用戶軟件直接在測試系統中執行重新校準。
Gigahertz Optik GmbH 的積分球構造套件允許定制，從而使積分球盡可能適應特定應用。
ISD-15-V01 具有許多特性，使其非常適合與 BTS2048 光譜輻射計結合進行光通量測量。它的直徑為 150 毫米（6 英寸），在 2Pi 接受度和光通量方面提供了良好的折衷，以實現高靈敏度。直徑 35 毫米的測量端口具有刀刃，可不受限制地進入光線。測量端口后面集成了一個透明圓頂，以保護球體涂層免受工業環境中的污染。該球體具有輔助燈以補償自吸收效應。輔助燈的照明是通過漫射窗完成的。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 ISD-15-V01 -BTS2048-VL 2pi 光通量光譜輻射計在 Gigahertz-Optik 的 DAkkS 認證 (DK-15047-01-00) ISO/IEC 17025 校準實驗室 進行光譜響應度和光譜輻照度校準。使用積分球中具有 2pi 輻射特性的BN-LHSF-2P-20校準燈進行校準。每個設備都帶有各自的校準證書。
Gigahertz-Optik 提供 S-SDK-BTS2048 軟件開發套件，用于將 ISD-15-BTS2048-VL 2pi 光通量光譜輻射計與用戶 LED 測試系統的系統軟件集成。

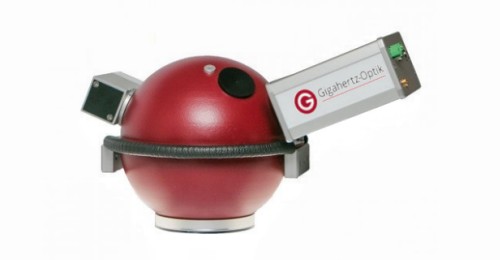

| 產品圖 | |
 |  |

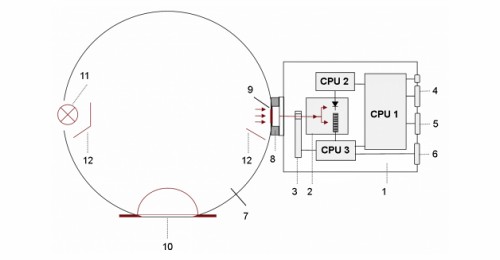

| ISD-15-BTS2048-VL 用于 LED 測試和系統集成的緊湊型積分球光譜輻射計系統 | 1) BTS2048-VL 2) BiTec 傳感器，帶 Si 光電二極管、CCD 光譜儀 3) 帶 OD1、OD2 和快門的濾光輪 4) USB 2.0 接口 5) 高速以太網接口 6) 觸發輸入/輸出 7) 球體表面擴散器 8 ) 帶防護圓頂窗和刀口設計的測量端口 11) 輔助燈 12) 擋板 |
 |  |

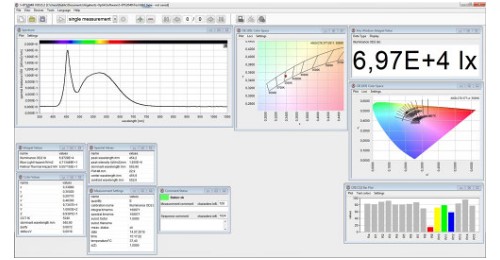

| S-BTS2048應用軟件 | S-SDK-BTS2048軟件開發套件 |
| （1）常規 | |||
| 簡短的介紹： | 2pi 光通量光譜儀作為 LED 測試系統的集成模塊，用于基于光通量、光譜、顏色和顯色指數的 LED 前端和后端測試。 | ||
| 主要特點： | 積分球直徑為 15 厘米，測量端口為 35 毫米，可防止污染。高品質CCD傳感器光譜輻射計。 | ||
| 測量范圍： | 光通量：積分 0.03 mlm 至 100 klm，典型白光 LED 的光譜：2 lm 至 16000 klm； | ||
| 光譜輻射通量：1E-7 W/nm 至 7E2 W/nm； | |||
| 光譜范圍：350 nm 至 1050 nm。 | |||
| 典型應用： | 用于集成到 LED 測試系統中的 2pi 光通量光譜輻射計。 LED 電路板、LED 矩陣、LED 射燈的在線質量保證。 | ||
| 校準： | 工廠校準?？勺匪葜羾?guó)際校準標準。 | ||
? S-SDK-BTS2048：BTS2048 變體的軟件開發套件。
? BN-LHSF-2P-20：2π 光譜通量、總通量和 CCT 校準標準燈。
? S-BTS2048：BTS2048 變體的應用軟件。
? TPI21-TH：用于測試 LED 和 LED 組件的測量系統。
