德國 Gigahertz-Optik BTS2048-VL-TEC 是一款多功能溫控高速高質量 LED 光譜儀/輻射計。
? 冷卻溫度控制BiTec 傳感器* 實現更準確的測量；
? 用于 LED 閃光燈分級的測光表；
? 測量時間極短（電子快門），高動態范圍（濾光輪）；
? 觸發輸入和輸出、以太網和 USB，用于快速數據傳輸；
? 帶有漫射器的直接輸入光學器件用于照度和光譜輻照度?？赏ㄟ^光通量和光譜輻照度積分球進行擴展。
BTS2048-VL的 BTS2048-VL-TEC 變體采用了 CCD 探測器的熱電冷卻。該設備滿足高端二極管陣列光譜儀的所有要求，盡管其設計先進，但價格優惠。
CCD 探測器的熱電冷卻最大限度地減少了暗噪聲信號，并使積分時間范圍為 2 μs 至 60 s，而 BTS2048-VL 的積分時間則在 2 μs 至 4 s 之間。因此，BTS2048-VL-TEC 因其高穩定性而非常適合光強度極低或極少可能進行暗信號測量的應用。它也非常適合光通量測量，其中連接到設備的積分球被高功率燈顯著加熱。另請參閱我們有關SSL/LED 測試的技術文章。 BTS2048-VL-TEC 可以輕松連接到積分球上。 Gigahertz-Optik 提供許多積分標準球，例如完美適合LED 分檔的ISD-15-BTS2048-VL。我們還提供定制解決方案來滿足您的需求，請參閱我們的積分球構建套件或 基于積分球的光譜輻射計系統中的其他示例。
*其獨特功能之一是 Gigahertz-Optik 開發的創新BiTec 傳感器，該傳感器由 V(lambda) 過濾硅光電二極管和光譜輻射計單元組成。這使得它極其線性、穩定和快速，因此保證了更高的測量精度，而且不會帶來任何缺點。兩個傳感器都可以獨立使用，并且傳感器的相互校正有利于準確性、速度和多功能性（參見有關BTS 技術的文章）。
標準S-BTS2048用戶軟件具有可定制的用戶界面以及大量顯示和功能模塊，當使用 Gigahertz Optik GmbH 的相應配件配置 BTS2048-VL-TEC 時，可以激活這些模塊。 S-SDK-BTS2048 開發者軟件用于將 BTS2048-VL-TEC 集成到客戶自己的軟件中。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-VL-TEC 由 Gigahertz-Optik 的ISO/IEC 17025 校準實驗室進行校準，該實驗室根據 ISO/IEC 17025 獲得了 DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。校準還包括相應的附件組件。每臺設備均附有各自的校準證書。
| 產品圖 | |
 |  |

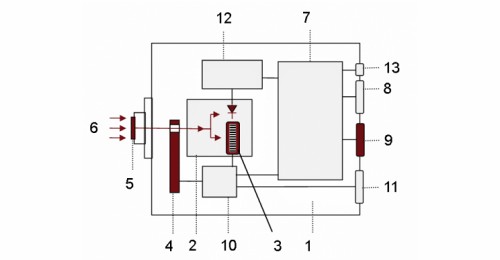

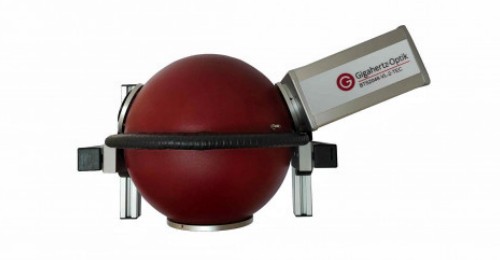

| 將設備直接連接至附件組件 | 1) BTS2048-VL-TEC 2) 帶 Si 光電二極管的 BiTec 傳感器、CCD 陣列光譜儀 3) TE 冷卻 CCD 4) 帶 OD1、OD2 和快門的濾光輪 5) 精密余弦漫射器 6) 光入射 7) 用于數據處理和通信的微處理器8) USB 2.0 接口 9) 高速以太網接口 10) 微處理器 CCD 傳感器控制 11) 觸發輸入/輸出 12) 微處理器光電二極管 13) 直流電源 |
 |  |

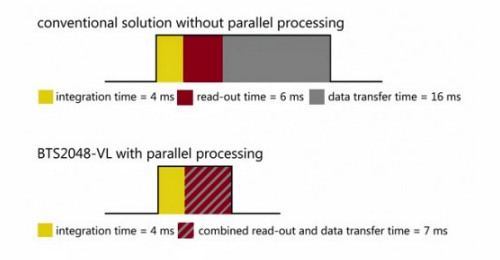

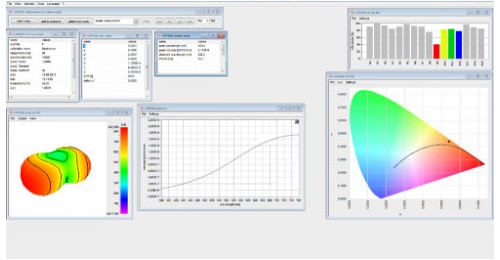

| 電子快門減少測量時間 | S-BTS2048 用戶軟件界面 |
| （1）常規 | |||
| 簡短的介紹： | 高速 TE 冷卻 CCD 光譜輻射計，具有寬動態范圍，適用于輻照度/照度、光譜、發光顏色和顯色指數的連續波和脈沖測量。用于測量其他參數的附件。 | ||
| 主要特點： | 設備緊湊。 BiTec 探測器，配備背照式 TE 冷卻 CCD（2048 像素、2 nm 光學分辨率、電子快門）和帶 V(lambda) 濾光片的硅光電二極管。光學帶寬校正（CIE214）。帶有快門和衰減濾波器的濾光輪。輸入透鏡帶有擴散器窗口，具有余弦視場。自動 PWM 同步。 | ||
| 測量范圍： | 光譜：0.2 lx 至 3E8 lx 280 nm 至 1050 nm（低飽和度白色 LED 的最小水平）。積分：光度測定 360 nm 至 830 nm，0.1 lx 噪聲信號高達 3E8 lx。 | ||
| 典型應用： | 用于設計應用的 CCD 光譜輻射計。用于集成前端和后端 LED 分級測試系統的模塊。 | ||
| 校準： | 工廠校準?？勺匪葜羾?guó)際校準標準。 | ||
| （2）產品 | |||
| 測量數量： | 光譜輻照度 (W/(m2 nm))、輻照度 (W/m2)、照度 (lx)、光譜輻射強度 (W/(sr nm))、輻射強度 (W/sr)、發光強度 (cd)、主發光波長、峰值波長、中心波長、質心波長、x、y、u′、v′、X、Y、Z、delta uv、色溫、顯色指數 (CRI) Ra、R1-R15、TM-30-15 、CQS、CIE-170等。 可選積分球：另外光譜通量（W/nm）和光通量 可選測角儀：另外輻射強度（W/sr）分布和發光強度分布。 | ||
| 傳感器： | 精度等級 B 符合 DIN 5032 和 CIE No. 69； | ||
| f1`、u、f3 和 f4 精度等級 A 符合 DIN 5032 和 CIE No. 69。 | |||
| 濾光輪： | 4 個位置（打開、關閉、OD1、OD2）。用于遠程暗電流測量和動態范圍擴展。 | ||
| BiTec： | 可以使用二極管和陣列進行并行測量，從而通過二極管對陣列進行線性校正，并分別通過a*(s z ( λ )) F*(s z ( λ )) 在線校正二極管的光譜失配。 | ||
| 輸入光學器件： | 擴散器，余弦校正視場 (f2 ≤ 3 %)。 | ||
| （3）光譜探測器 | |||
| 校準不確定度： | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (280 - 304) nm: | ± 7 % | ||
| (305 - 349) nm: | ± 5 % | ||
| (350 - 399) nm: | ± 4.5 % | ||
| (400 - 780) nm: | ± 4 % | ||
| (781 - 1030) nm: | ± 4.5 % | ||
| (1031 - 1050) nm: | ± 5.5 % | ||
| 光譜輻照度響應度 (280 - 1050) nm。標準校準 (350 - 1050) nm?？蛇x校準 (280 - 1050) nm。 | |||
| 積分時間： | 2μs - 60s *1 | 光譜范圍： | (280 -1050) nm |
| 光帶寬： | 2 nm | 像素分辨率： | ~0.4 nm/像素 |
| 像素?cái)?shù)： | 2048 | 芯片： | 一級冷卻高靈敏背照式CCD芯片 |
| 模數轉換器： | 16bit | 峰值波長： | ± 0.2 nm |
| 主波長： | ± 0.5 nm *2 | Δy Δx 不確定度： | ± 0.0015（標準光源A） |
| 重復性 Δx 和 Δy： | ±0.0001 | ± 0.0020（普通LED） | |
| 相關色溫： | 標準光源A 30K； LED 高達 +/- 1.5 %，具體取決于 LED 光譜 | ||
| 帶通校正： | 支持?jǐn)?shù)學在線帶通校正 | 線性度： | 完全線性化芯片>99.6% |
| 雜散光： | 2E-4 *3 | 基線噪聲： | 5 cts *4 |
| 信噪比： | 5000 *5 | 典型測量時間： | 10 lx 2,5 s *10 |
| 動態范圍： | >10 震級 | 100 lx 250 ms *10 | |
| CRI（顯色指數）： | Ra 和 R1 至 R15 | 1000 lx 25 ms *10 | |
| 光譜輻照度響應范圍： | (1E-6 - 1E5) 瓦/(平方米納米) *6*7 | ||
| （4）一體式探測器 | |||
| 篩選： | 光譜響應度與精細的 CIE 光度匹配。通過光譜測量數據在線校正光度匹配（光譜失配因子校正）。 | ||
| 測量范圍： | 九 (9) 個測量范圍，具有卓越的偏移校正功能 | ||
| 測量范圍： | 最大可測量照度值 3E8lx *7； | 校準： | 照度 ± 2.2 % |
| 噪聲等效照度值 1E-1lx。 | 模數轉換器： | 16bit | |
| f1'（光譜不匹配）： | ≤ 6 %（未校正）； | ||
| ≤ 1.5 % (f1' a*(s z ( λ )) 分別通過光譜數據校正 F*(s z ( λ ))，由 BTS 技術自動完成）。 | |||
| （5）圖表 | ||||

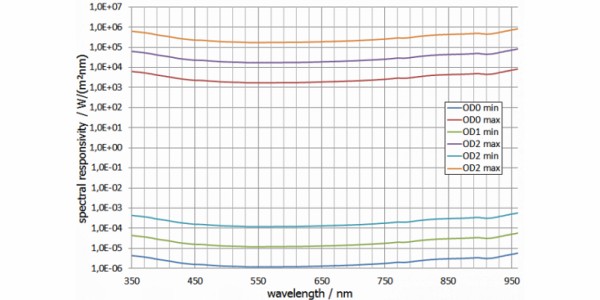

| 光譜響應度： |  | |||

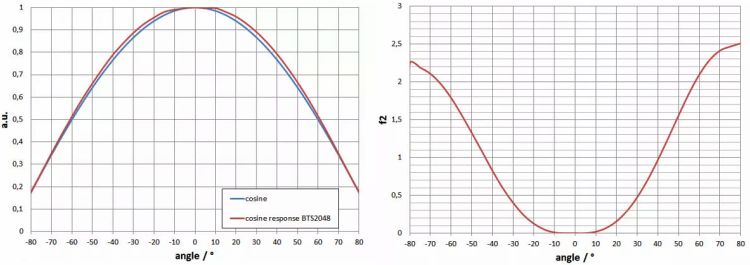

| f2（方向響應/余弦誤差）： |  | |||
| （6）其它 | |||
| 微處理器： | 32位用于設備控制，16位用于CCD陣列控制，8位用于光電二極管控制。 | ||
| 接口： | USB V2.0、以太網（LAN UDP協議）、RS232、RS485。 | ||
| 數據傳輸： | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms。 | ||
| 輸入接口： | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA。 | ||
| 輸出接口： | 最大 2x 集電極開路最大 25V 500毫安。 | 扳機： | 合并觸發輸入（不同選項、上升/下降沿、延遲等）。 |
| 軟件： | 用戶軟件 S-BTS2048； | ||
| 可選軟件開發套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | |||
| 電源： | 帶電源：直流輸入 5V (±10 %) @ 700 mA； | 溫度范圍： | 儲存：（-10 至 50）℃ |
| 帶 USB 總線 (500mA) *8。 | 操作：（10 至 30）°C *9 | ||
| 尺寸： | 103 mm x 107 mm x 52 mm（長×寬×高） | 重量： | 500克 |
| 安裝： | 三腳架和 M6 螺紋； | ||
| 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用。 | |||
| 溫度范圍： | CCD芯片：≤±0.25℃ | ||
| 信息： | *1 建議每次改變積分時間時執行一次新的暗信號測量； | ||
| *2 典型值，主波長的不確定性取決于 LED 的光譜分布； | |||
| *3 典型值，在 LED 峰值左側 100nm 處測量冷白色寬帶 LED； | |||
| *4 *5 典型值是在未對 4ms 測量時間和陣列的滿量程控制進行平均的情況下測得的。平均導致 S/N 二次上升，即基本噪聲二次下降，例如平均到 100 倍，將 S/N 提高 10 倍； | |||
| *6 最小 500/1 S/N。全量程控制下的最大值； | |||
| *7 只允許短時間照射，以避免熱損傷； | |||
| *8 在 USB 連接期間，由于電流供應有限，并非所有功能都可用，例如沒有以太網和 TEC 冷卻； | |||
| *9 需要設備將溫度穩定在大約 100 ℃ 左右。 25分鐘在預熱階段執行測量，或者如果在變化的溫度下執行測量，則每次測量都需要暗信號測量； | |||
| *10 次白色 LED 測量和 20000 計數（信號暗）飽和度。 | |||
| 選項（1）：150mm 積分球 (UMBB-150) | ||||
| 光譜輻射通量響應度范圍（光譜測量）： | (5E-9 - 5E2) W/nm | 典型測量時間： | 20000 cts 測量： | |
| 1 lm | 80 ms | |||
| 光通量測量范圍（積分測量）： | (3E-5 - 1E5) lm | 10 lm | 8 ms | |
| 100 lm | 800 μs | |||
| 球體直徑： | 150 mm | 通過 5000 cts 和降噪優化測量時間： | ||
| 10 lm | 2 ms | |||
| 校準： | 光通量：±4% | |||
| 光譜輻射功率： | ||||
| (350 - 399) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| (400 - 800) nm: | OD0: ± 4,5 % | OD1: ± 4,5 % | OD2: ± 4,5 % | |
| (801 - 1000) nm: | OD0: ± 6,5 % | OD1: ± 6,5 % | OD2: ± 6,5 % | |
| (1001 - 1050) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| 光譜輻射功率響應度 (350 - 1050) nm | ||||
| 選項（2）：210mm 積分球 (UMBB-210) | ||||
| 光譜輻射通量響應度范圍（光譜測量）： | (1E-8 - 1E3) W/nm | 典型測量時間： | 20000 cts測量： | |
| 1 lm | 160 ms | |||
| 光通量測量范圍（積分測量）： | (7E-5 - 2E5) lm | 10 lm | 16 ms | |
| 100 lm | 1600 μs | |||
| 球體直徑： | 210 mm | 通過 5000 cts 和降噪優化測量時間： | ||
| 10 lm | 4 ms | |||
| 校準： | 光通量：±4% | |||
| 光譜輻射功率： | ||||
| (350 - 399) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| (400 - 800) nm: | OD0: ± 4,5 % | OD1: ± 4,5 % | OD2: ± 4,5 % | |
| (801 - 1000) nm: | OD0: ± 6,5 % | OD1: ± 6,5 % | OD2: ± 6,5 % | |
| (1001 - 1050) nm: | OD0: ± 8 % | OD1: ± 10 % | OD2: ± 10 % | |
| 光譜輻射功率響應度 (350 - 1050) nm | ||||
| 選項（3）：1000mm 積分球 (UMTB-1000-HFT) | ||||
| 光譜輻射通量響應度范圍（光譜測量）： | (2E-7 - 2E4) W/nm | 典型測量時間： | 20000 cts 測量： | |
| 10 lm | 450 ms | |||
| 光通量測量范圍（積分測量）： | (1E-3 - 4E6) lm | 100 lm | 45 ms | |
| 1000 lm | 4,5 s | |||
| 球體直徑： | 1000 mm | 通過 5000 cts 和降噪優化測量時間： | ||
| 10 lm | 112 ms | |||
| 校準： | 光通量：±4% | |||
| 光譜輻射功率： | ||||
| (350 - 399) nm: | OD0: ± 8 % | OD1: ± 11 % | OD2: ± 11 % | |
| (400 - 800) nm: | OD0: ± 4,5 % | OD1: ± 5 % | OD2: ± 5 % | |
| (801 - 1000) nm: | OD0: ± 6,5 % | OD1: ± 7 % | OD2: ± 7 % | |
| (1001 - 1050) nm: | OD0: ± 8 % | OD1: ± 11 % | OD2: ± 11 % | |
| 光譜輻射功率響應度 (350 - 1050) nm | ||||
| 選項（4）：測角儀 (GB-GD-360-RB40) | ||||
| 光譜輻射強度響應度范圍： | (1E-6 - 1E5) W/(sr nm) ;以1m測量距離 | |||
| 發光強度測量范圍（積分測量）： | (1E-1 - 3E8) cd ;以1m測量距離 | |||
| 校準： | 發光強度：±4% | |||
| 光譜輻射強度： | ||||
| (350 - 399) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| (400 - 800) nm: | OD0: ± 4 % | OD1: ± 4 % | OD2: ± 4 % | |
| (801 - 1000) nm: | OD0: ± 6 % | OD1: ± 6 % | OD2: ± 6 % | |
| (1001 - 1050) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| 光譜輻射強度響應度 (350 - 1050) nm | ||||
| 選項（5）：ILED-B (CP-ILED-B-IS-1.0-HL) | ||||
| 光譜輻射強度 (ILED-B) 響應度范圍（光譜測量）： | (5E-8 - 5E3) W/nm | |||
| 測量范圍 ILED-B（積分測量）： | (3E-4 - 1E6) cd | |||
| 校準： | 發光強度 ILED-B：± 4 % | |||
| 光譜輻射強度 ILED-B： | ||||
| (350 - 399) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| (400 - 800) nm: | OD0: ± 4 % | OD1: ± 4 % | OD2: ± 4 % | |
| (801 - 1000) nm: | OD0: ± 6 % | OD1: ± 6 % | OD2: ± 6 % | |
| (1001 - 1050) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| 光譜輻射強度響應度 (350 - 1050) nm | ||||
| 選項（6）：SRT-60-1.0HL-L2-UV | ||||
| 輻射： | (5 - 6E9) cd/m2，適用于基于光譜響應度的典型白光 LED | |||
| 光譜輻射率： | (3E-4 - 3E8) W/(m2sr·nm) | |||
