當您完全擰緊螺栓時，是否曾感受到令人滿意的咔嗒聲？那個你知道它是安全的但又不會被剝奪的最佳位置？
現在想象一下，不是用手而是用機器來實現同樣的精度。 這就是扭矩傳感器的魔力。它們通過測量所使用的扭轉力或扭矩來確保機器安全并平穩運行。 讓我們深入研究扭矩傳感器的迷人領域，探索它們的工作原理、它們的多樣化應用以及它們所承諾的未來。
在我們回答什么是扭矩傳感器及其工作原理之前，了解扭矩的概念很重要。
扭矩是驅動旋轉的力，是無數機械系統的核心。無論是測量發動機的扭矩、螺栓的扭轉還是風力渦輪機的旋轉，精確的扭矩測量都是必不可少的。 用工程術語來說，扭矩是力和距離的乘積，以牛頓米 (Nm) 或磅英尺 (lb-ft) 等單位測量。
扭矩傳感器的工作原理是測量施加到物體上的扭轉或旋轉力。當扭矩施加到軸或表面時，會引起材料變形或應變。這種變形可以被測量并與所施加的扭矩相關聯。
這些扭矩傳感器通常利用兩種主要方法工作：應變計 和磁彈性傳感器。
應變計是一種微型裝置，在施加扭矩時會變形，這種變形會轉化為電信號。
另一方面，磁彈性傳感器依靠扭矩引起的磁場變化來產生電輸出。
然后處理來自任一方法的電信號以提供扭矩的精確測量。
還有一些光學傳感器 使用基于光的測量技術來檢測扭矩引起的變形。這些傳感器通常采用干涉測量或偏振測量等原理來測量由扭矩引起的光學特性的變化。
每種傳感方法都有其優點和局限性，選擇取決于所需的精度、環境條件和特定應用要求等因素。通過了解這些原理和技術，工程師可以根據自己的需求選擇最合適的扭矩傳感器，確保在各種應用中實現精確可靠的扭矩測量。
這些是扭矩傳感器中最常見的組件。應變計是施加在表面上的細線或箔圖案。當施加扭矩時，應變片會變形，導致其電阻發生變化。測量電阻的這種變化并將其與所施加的扭矩相關聯。
在許多扭矩傳感器中，旋轉軸用于將扭矩從源傳輸?shù)絺鞲衅鳌Ｔ撦S通常由鋼等耐用材料制成，旨在承受高扭矩負載。
為了準確測量由扭矩引起的電阻或其他特性的微小變化，扭矩傳感器通常包括信號調節電路。該電路會放大并處理傳感器信號，然后將其發送到數據采集系統進行進一步分析。
扭矩傳感器通常安裝在堅固的外殼中，以保護其免受環境因素和機械應力的影響。它們還包括安裝機制，可將它們牢固地連接到被測量的系統上。
這些傳感器測量靜止或緩慢移動系統中的扭矩，應用于校準、質量控制和裝配線監控。
動態扭矩傳感器在高速應用中表現出色，可為汽車測試和機械診斷等領域的精確控制提供實時數據。
這些傳感器直接安裝在旋轉軸上，可直接測量扭矩，這在發動機測試和工業機械等應用中至關重要。
多功能且精確的旋轉扭矩傳感器可滿足從機器人和自動化到可再生能源系統的廣泛應用。
內聯扭矩傳感器專為集成到現有機械中而設計，可促進各種工業過程中的無縫扭矩測量。
非接觸式扭矩傳感器采用光學或磁性傳感等創新方法，無需物理接觸，非常適合精密或高速應用。
這些傳感器嵌入電機內，可監測扭矩，以便在從機器人到醫療設備等應用中進行精確控制。
在許多情況下，這些術語可以互換使用，但扭矩傳感器和扭矩傳感器之間存在非常細微的差異。
扭矩傳感器是一個更廣泛的術語，指任何可以測量扭矩的設備。它包含各種技術和設計，只要它們的主要功能是測量旋轉力。
另一方面，“扭矩傳感器”一詞更為具體，指的是一種將測量的扭矩轉換為電信號的扭矩傳感器。然后可以輕松地傳輸、處理和顯示該電信號。
因此，所有扭矩傳感器都是扭矩傳感器，但并非所有扭矩傳感器都是扭矩傳感器。一些扭矩傳感器可能會輸出機械信號或在將其轉換為電信號之前需要額外的處理。
扭矩傳感器的應用非常廣泛，涉及眾多行業：
? 制造：扭矩傳感器通過監測裝配線 上螺栓的松緊度 并控制機器人在各種任務中施加的力來確保質量控制。
? 航空航天： 這些傳感器在監測發動機性能和優化飛機燃油效率方面發揮著至關重要的作用。他們還為新的推進和控制系統的研究和開發做出了貢獻。
? 汽車： 發動機和變速箱的扭矩輸出是性能和燃油效率的關鍵參數。扭矩傳感器為優化發動機設計和確保變速箱平穩運行提供必要的數據。

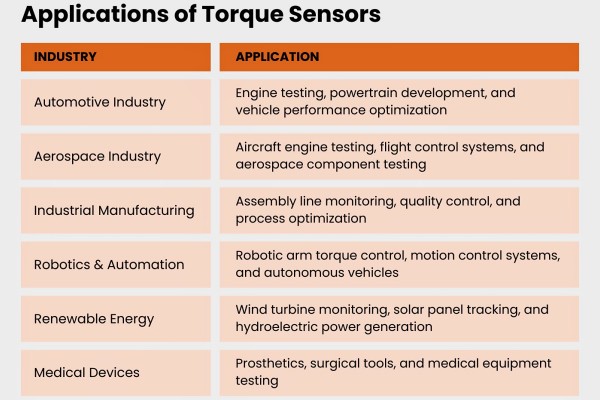

扭矩傳感器的使用超出了這些核心行業，下圖總結了重要的應用。

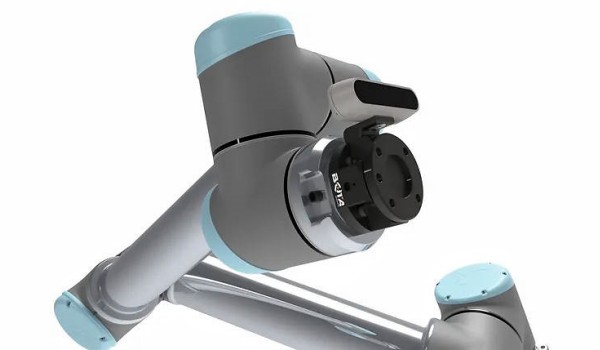

Bota Systems 是領先的多軸 力扭矩傳感器開發商和制造商。他們的傳感器旨在提供卓越的精度和可靠性，滿足廣泛的應用需求。
例如，MiniONE傳感器以其緊湊的尺寸而聞名，非常適合空間有限但需要高靈敏度的應用。這另一方面， 美杜莎傳感器為需要最高精度測量微小扭矩變化的任務提供了卓越的靈敏度。另一方面，它為需要最高精度測量微小扭矩變化的任務提供了卓越的靈敏度。
通過利用 Bota Systems先進的扭矩傳感解決方案，您可以獲得有關機器性能的寶貴見解、優化流程并確保操作的安全性和效率。
扭矩傳感器在確保眾多行業各種機器的平穩運行、效率和安全方面發揮著至關重要的作用。通過了解它們的工作原理、不同類型和應用，您可以體會到這些沉默的守護者在機械世界中的重要性。
隨著技術的進步，扭矩傳感器預計將變得更加復雜，為監測和控制為我們的世界提供動力的復雜系統提供更強大的功能。
