美國 HBK（原 Parker Lord ）MicroStrain G-Link-200-OEM 具有板載三軸加速度計，可實現高分辨率數據采集，且噪聲和漂移極低。 此外，派生的振動參數允許長期監控關鍵性能指標，同時最大限度地延長電池壽命。
Lord Sensing 無線傳感器網絡可實現來自可擴展傳感器網絡的同步高速傳感和數據聚合。 我們的無線傳感系統非常適合測試和測量、遠程監控、系統性能分析和嵌入式應用。
用戶可以使用 SensorConnect 軟件輕松對節點進行編程，以實現連續、周期性突發或事件觸發采樣。 可選的基于網絡的 SensorCloud 界面可優化來自遠程網絡的傳感器數據的數據聚合、分析、呈現和警報。
| （1）、高性能傳感 | （2）、易于集成 | （3）、可靠的數據收集 | （4）、針對多種應用進行配置 |
? 板載三軸加速度計，測量范圍為±2 至±40 g ? 所有軸上的噪聲極低 25 μg/√Hz 或 80 μg/√Hz ? 用戶可配置的低通和高通濾波器） ? 板載溫度傳感器 | ? 外形小而薄 ? 電源電壓為 3.3 至 36 VDC ? -40 至 +85°C 工作溫度 ? 板載、U.FL 或 MMCX 天線選項 | ? 使用 LXRS 或 LXRS+ 協議的無損、同步且可擴展的網絡 ? 使用 SensorConnect (PC)、SensorCloud (web) 或 MSCL（API 庫）遠程配置節點并查看傳感器數據 | ? 輸出原始加速度波形數據、傾斜或派生振動參數（速度、振幅、波峰因數） ? 高達 4096 Hz 采樣 ? 連續、周期性或事件觸發操作 ? 實時傳輸數據和/或保存到板載內存 |
? 振動監測；
? 基于狀態的維護（CBM）；
? 影響和事件監控；
? 旋轉部件、飛機、結構和車輛的健康監測。
| （1）設備狀態監測 | （2）測試與測量 | （3）影響和事件監測 |
? 小外形尺寸和寬輸入范圍使無線傳感可以輕松嵌入到許多應用中。 ? 低功耗要求可以在電池供電下進行長期監控。 ? 來自SensorCloud的文本和電子郵件警報 。 | ? 端到端數據采集系統減少了測試時間和成本。 ? 使用 SensorConnect 遠程配置節點網絡并實時收集數據。 ? 使用開源 MicroStrain 通信庫 ( MSCL ) 輕松編寫您自己的定制軟件。 | ? 事件驅動采樣允許僅報告圍繞預定義事件的感興趣的數據。 ? 用戶可配置的事件前和事件后持續時間允許您查看導致事件發生的數據，以及數據如何恢復到正常條件。 |
| （1）模擬輸入通道 | ||
| 8 g版本 | 40 g版本 | |
| 測量范圍： | ±2 g，±4 g或±8 g 配置 | ±10g，±20g或±40g 配置 |
| 噪音密度： | 25μg/√Hz | 80μg/Hz |
| 0 g偏移量： | ±25mg（±2g） | ±50mg（±10g） |
| 0 g偏移與溫度 的關系： | ±0.1 mg /°C（典型值） ±0.15 mg /°C（最大值） | ±0.5 mg /°C（典型值） ±0.75 mg /°C（最大值） |
| 集成傳感器： | 三軸MEMS加速度計，3個通道 | |
| 加速度計帶寬： | DC至1 kHz | |
| 解析度： | 20位 | |
| 比例因子誤差： | <1％滿量程 | |
| 十字軸靈敏度： | 1% | |
| 靈敏度變化（溫度）： | ±0.01%/°C | |
| 抗混疊濾波器： | 1.5 kHz（-6 dB衰減） | |
| 低通數字濾波器： | 26至800 Hz - 可配置 | |
| 高通數字濾波器： | 關至2.5 Hz - 可配置 | |
| （2）集成溫度通道 | |||
| 測量范圍： | - 40°C至85°C | 準確性： | ±0.25°C（全范圍） |
| （3）采樣 | |||
| 采樣模式： | 連續，周期性爆發，事件觸發 | 輸出選項： | 加速，傾斜和衍生渠道： 速度（IPSrms），幅度 （Grms和Gpk-pk）和波峰因子 |
| 采樣率： | 1 Sample/hour to 4096 Hz. | 采樣率穩定性： | ±5 ppm |
| 網絡容量： | 每個RF信道最多128個節點（帶寬計算器） | 節點同步： | ±50 μsec |
| 數據存儲容量： | 16 M字節（最多8,000,000個數據點） | ||
| （4）操作參數 | |||
| 無線通信范圍： | 室外/視距：2公里（理想）*； 800米（典型值）**； 板載天線：1 km（理想值）*，400（典型值）**室內/障礙物：50 m（典型值）**。 | ||
| 天線： | 通過MMCX或U.FL連接器進行表面貼裝或外接 | ||
| 射頻（RF）收發器載波： | 免許可證2.405至2.480 GHz，16通道 | ||
| 射頻發射功率： | 用戶可調節0 dBm至20 dBm。 | ||
| 受限區域： | 供電電壓3.3 V dc至36 V dc至焊盤 | ||
| 脈沖電流***： | |||
| TX電源 | Vin = 3.6 in | VIN＝5 V | VIN = 12 V |
| ±20 dBm | 135mA | 100mA | 45mA |
| +16 dBm或更低 | 100mA | 70mA | 32mA |
| 靜電放電： | ±4000 V（適用于VIN，GND，天線和屏蔽） | ||
| 工作溫度： | -40°C至+ 85°C | 機械沖擊限制： | 1000g/1.5ms |
| （5）物理規格 | |||
| 外形尺寸： | 38.1 x 29.0 x 6.5 mm | 安裝： | （4）2—56 UNC |
| 重量： | 8.17克 | 保形涂層： | Humiseal 1B31 |
| （6）整合 | |||
| 兼容的網關： | 所有WSDA網關 | 軟件： | SensorCloud, SensorConnect, Windows 7, 8 & 10 compatible |
| 執行標準： | FCC（美國），IC（加拿大），CE（歐盟），JET（日本） | ||
| * 實際范圍因條件而異 ** 在天線升高、無遮擋物、無射頻干擾的情況下測量。 *** 電源必須根據發射功率設置和電源電壓提供短時脈沖電流。 電源必須提供由發射功率設置和電源電壓決定的短時脈沖電流。 **** 反復暴露于 > 2 倍滿刻度下可能導致永久損壞。詳見手冊。 | |||
| 相關圖片 | |
 |  |

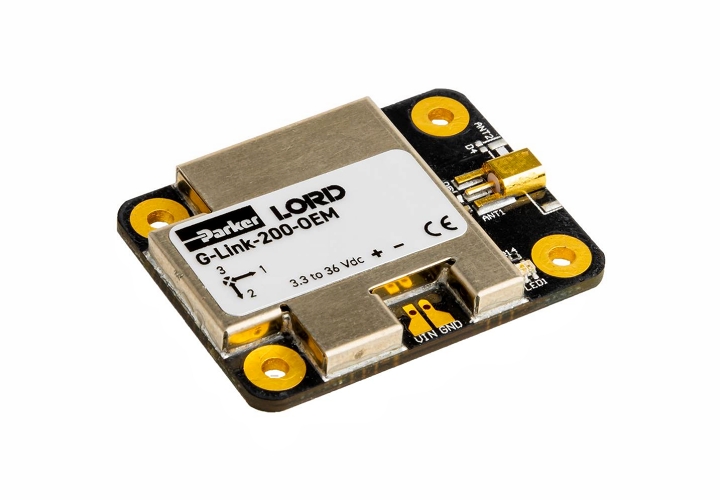

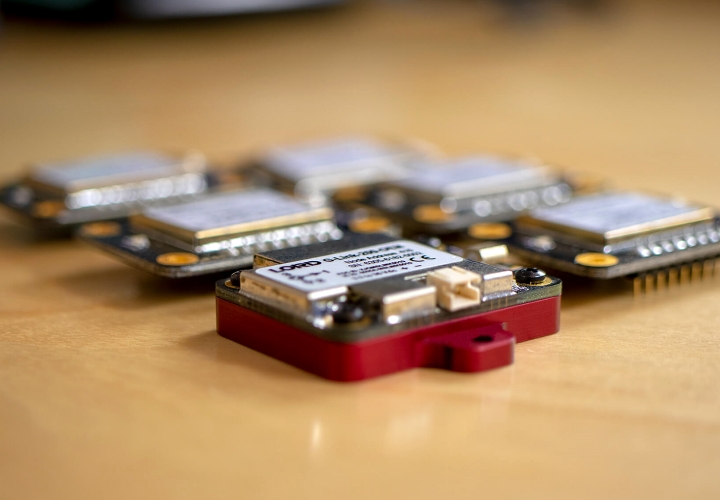

| G-Link-200-OEM 產品圖（1） | G-Link-200-OEM 產品圖（2） |
 |  |

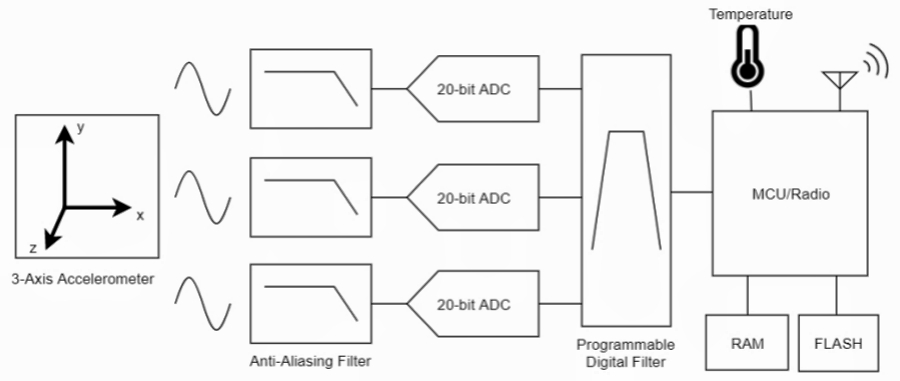

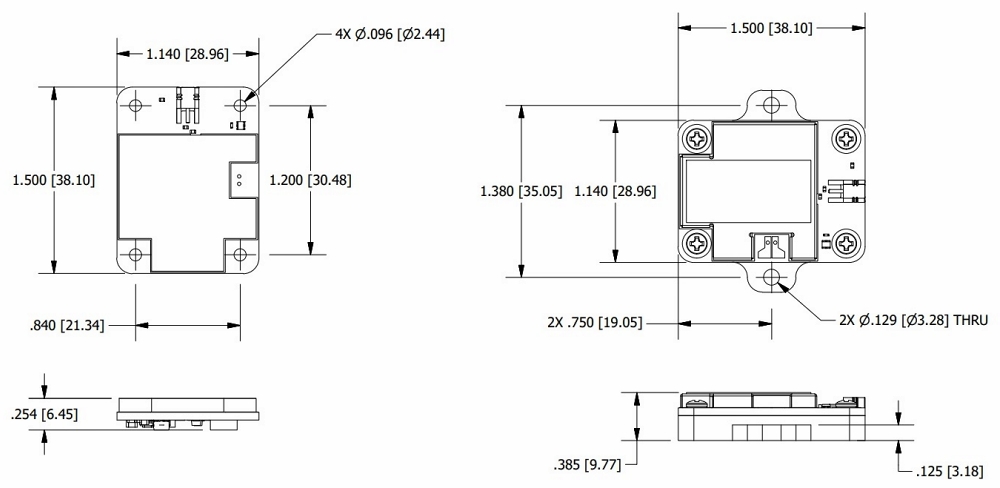

| 電路圖 | 尺寸圖 |
