美國 Lord（現 HBK）MicroStrain WSDA-200-USB 無線USB網關/無線數據接收器是一款 USB 網關，可輕松、可靠地從 Lord 無線傳感器采集數據。該網關使用 SensorConnect 軟件或 MSCL API 在無線傳感器節點和主機之間提供無縫通信。該軟件和網關允許用戶輕松配置無線節點并將其部署到同步且可擴展的網絡中。
Lord 無線傳感器網絡部署速度快，并提供可靠、無損的數據吞吐量。事實證明，這些網絡可以在要求可靠的數據采集至關重要的行業中發揮作用。
?數據采集網關從可擴展的無線傳感器網絡收集同步數據。
?提供無線網絡之間的無縫通信傳感器節點和主機。
?通過上位機界面快速部署。
?與LORD Sensing LXRS 和LXRS+ 傳感器節點兼容。
| （1）高性能 | （2）使用方便 | （3）操作 | （4）接口 |
? 無損數據吞吐量和 ±50 μS 采樣LXRS+ 和 LXRS 啟用模式； ? 無線范圍可達 2 km（典型值 400 m）； ? 用于嵌入式應用或增強范圍的外部天線選項。 | ? 方便的開箱即用安裝，數據收集在分鐘； ? 可擴展的網絡，易于擴展； ? 使用 SensorConnect? 遠程配置、采集和顯示傳感器數據； ? 通過基于網絡的 SensorCloud 門戶實現數據可視化，以實現快速數據導航和分析； ? 與開源軟件輕松定制集成，綜合通信和指揮庫(API)； ? 通過單個網關管理數百個傳感器。 | ? 最多同時支持127個節點； ? 每個網關的最大數據吞吐量； ? LXRS：4 kHz（即 128 Hz 時 32 個通道）； ? LXRS+：16 kHz（即 128 Hz 時 128 個通道）； ? 與 SensorConnect 軟件或 MSCL API 兼容。 | ? USB 2.0； ? 無線電：2.4 GHz 全球免費許可； ? LXRS：250 kbps（更長范圍）； ? LXRS+：1 Mbps 專有（高數據吞吐量）； ? 天線：內置或外置（提供電纜和天線）； ? –40 至 +85 °C 工作溫度范圍。 |
| （1）測試與測量 | （2）影響和事件監測 | （3）設備狀態監測 |
? 端到端數據采集系統減少了測試時間和成本。 ? 使用 SensorConnect 遠程配置節點網絡并實時收集數據。 ? 網絡中的所有節點都使用 Lord 專有的無線網絡協議來傳輸同步且無損的數據。 ? 使用 SensorConnect 的實時 FFT 進行實時頻譜測量。 | ? 事件驅動采樣允許僅報告圍繞預定義事件的感興趣的數據。 ? 用戶可配置的事件前和事件后持續時間允許您查看導致事件發生的數據，以及數據如何恢復到正常條件。 | ? 使用MSCL API 輕松將 USB 網關構建到自定義系統中。 ? SensorConnect允許您快速瀏覽大型數據集以進行趨勢監控。 ? 將 CSV 上傳到SensorCloud，以便從任何地方查看數據，并執行自定義 MathEngine 操作。 |
| （1）通用性 | |||
| 連接： | USB 2.0 虛擬串行通信 @ 3 mbps | ||
| （2）采樣 | |||
| 支持的節點采樣模式： | 同步、低占空比、連續、周期性突發、事件觸發和數據記錄 | ||
| 同步信標間隔： | 1 Hz 信標提供 ± 50 μsec 節點間同步 | 同步信標穩定性： | ± 3 ppm |
| 網絡容量： | 每個射頻通道最多可連接 127 個節點（及每個網關），具體取決于活動通道數量和采樣設置。取樣設置。 | ||
| （3）運行參數 | |||
| 無線通信范圍： | 典型值* | 理想值** | |
| LXRS | 1 km | 2 km | |
| LXRS+ | 400 m | 1 km | |
| 射頻 (RF) 收發器載波： | 免許可證 2.405 至 2.480 千兆赫，16 個頻道 | 射頻通信協議： | IEEE 802.15.4 和專有協議 |
| 射頻發射功率: | 用戶可在 0 dBm 至 20 dBm 之間調節。功率輸出受地區限制，以符合法律要求 | ||
| 電源: | USB 端口： 5.0 伏直流 | 工作溫度: | -40°C 至 +85°C |
| 功耗: | 50 mA；以 256 Hz 低占空比運行的八個活動節點通道：65.6 mA | ||
| （4）物理規格 | |||
| 尺寸： | 58.2 mm x 20.3 mm x 10.8 mm | 重量： | 17 克 |
| （5）集成 | |||
| 連接器： | 內部天線： USB A 型公頭 外部天線 反極性 TNC 型 (RP-TNC)（含 1 米電纜） | ||
| 兼容節點： | 所有 LORD Sensing LXRS? 和 LXRS+ 節點 | 固件： | 固件可通過軟件接口升級 |
| 軟件： | SensorConnect? 8.3 或更新版本，與 Windows 7、8 和 10 兼容 | ||
| 合規性： | FCC（美國）、IC（加拿大）、CE、RoHS（歐盟）、MIC（日本） | ||
| *實際測距因條件而異。 **在天線升高、無遮擋物、無射頻干擾的情況下測量。 | |||
| 相關圖片 | |
 |  |

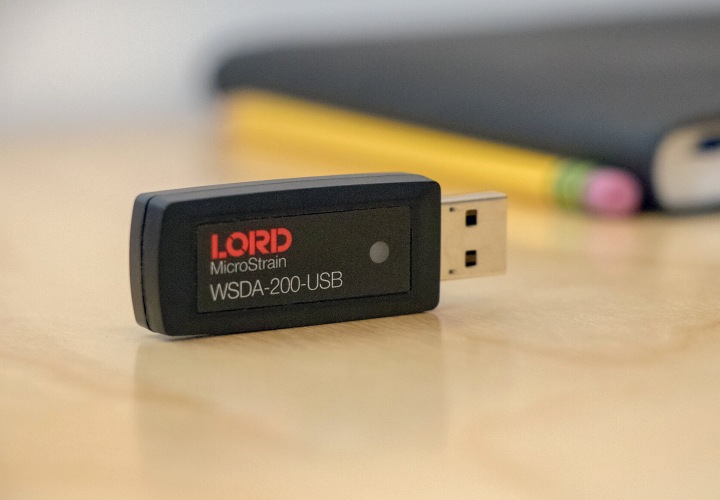

| WSDA-200-USB 無線USB網關 | WSDA-200-USB 無線數據接收器 |
 | |

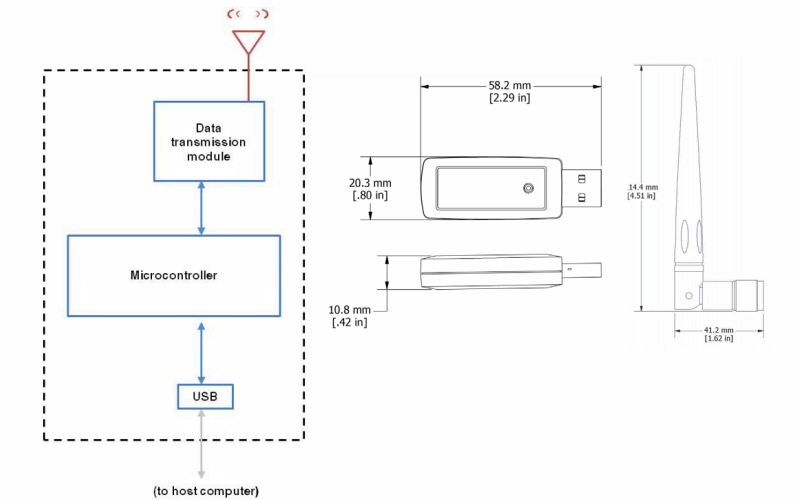

| 尺寸圖及運行原理圖 | |
