德國 Gigahertz-Optik X1-UV-3727 適用于 222 nm 準分子、UC-C LED 和殺菌燈的紫外線輻射計。
? 222 nm 準分子燈、220 nm 至 300 nm UV LED 和 254 nm 低壓汞燈的校準系數。
? 通過峰值保持功能顯示輻照度和劑量。
? 預老化以實現長期穩定性。
? 余弦視場。

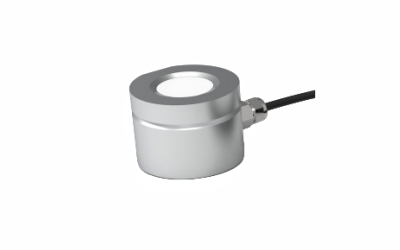

UV-3727 檢測頭
殺菌紫外線照射是一種利用UV-C區域（100 nm至400 nm）的短波長光來分解病毒、細菌、酵母菌和真菌等微生物的滅菌方法。最常見的是，使用發射 254 nm 波長的低壓汞燈，最近，使用發射 265 nm 至 290 nm 波長的 UV LED。然而，這些傳統UVC光源的廣泛使用受到一定限制，因?yàn)樗鼈兙哂袕?qiáng)烈的致癌和白內障作用。
遠 UVC 光，例如 Kr-Cl 準分子燈產生的 222 nm 光，已被證明可以有效滅活細菌，但對人類的光生物學危害較小。這是因?yàn)檫h(yuǎn)紫外線無法像較長波長的紫外線輻射那樣深入地穿透人體皮膚或眼睛。
為了確保任何 UVC 光源的殺菌效果，必須檢查紫外線劑量。這是通過使用紫外線輻射計測量曝光位置的紫外線輻照度來實現的。輻射計必須針對待測量的紫外線源類型進行適當校準。
UV-37 系列探測器專為紫外光譜區域的輻射測量而設計，多年來已在工業和科學用途中得到驗證。 UV-3727 型號提供測量通常用于殺菌應用的 222 nm 準分子燈 (Kr-Cl) 的特殊功能。此外，它還可以測量其他 UVC 殺菌源類型，包括低壓汞燈和 UV LED。
UV-3727 檢測器采用了具有擴展深紫外響應能力的光電二極管。僅測量所需光譜靈敏度范圍內的輻射（圖 2）。除了 222 nm 處的校準外，還包括常見 UV LED 波長和低壓汞燈的可選校準系數。
為了測量輻照度，探測器的入口光學器件是具有余弦視場的漫射器，必須將其放置在所需的測量平面中。擴散器和光電二極管通過紫外線輻射進行預老化，以顯著減少因暴露于紫外線輻射而不可避免的老化過程。即使在密集使用時，UV-3727 檢測器也顯示出非常小的老化影響。作為建議的年度重新校準的一部分，任何變化都會被記錄和糾正。

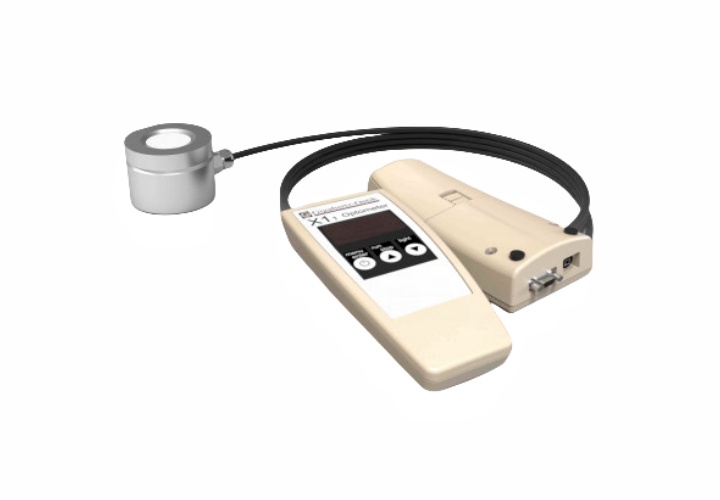

UV-3727 檢測器的光電二極管在幾皮安 (10 -12 A) 到幾微安 (10 -6 A)范圍內提供測量信號和輻照度之間的嚴格線性關系。當連接到 Gigahertz-Optik X1 儀表（圖 1）時，它提供至少高達 1000 mW/cm2 的線性測量范圍，分辨率為 0.002μW/cm2 (@222 nm)。

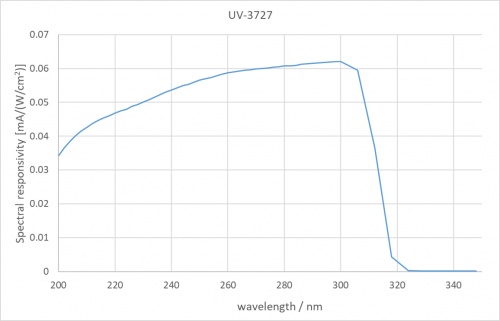

顯示了 UV-3727 檢測器的典型光譜靈敏度。
以絕對單位進行可靠測量需要對測量設備進行校準，并可追溯至國家計量研究所 (NMI) 標準。自 1993 年以來，Gigahertz-Optik 測量實驗室已被 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德國認證機構）認可為校準實驗室，用于測量光譜響應度和光譜輻照度 (DK-15047-01-00 ）。自此，所有工廠校準都嚴格基于認可校準實驗室的校準標準和質量管理。因此，Gigahertz-Optik 的工廠校準可提供最高水平的可追溯性，并在全球范圍內得到認可。
根據各個工業部門的要求，部分校準實驗室被DAkkS（D-PL-15047-01-00）認可為DIN EN ISO / IEC 17025測試實驗室。因此，除了工廠證書之外，Gigahertz-Optik 還可以選擇提供用于 X1-UV-3727 校準的 DIN EN ISO / IEC 17025 測試證書。
UV-3727 檢測器的光譜響應度經過校準。進行測量時，可以在 X1-1 測量?jī)x上選擇 222nm 準分子波長或 UV-LED 或 Hg 燈的標稱波長。

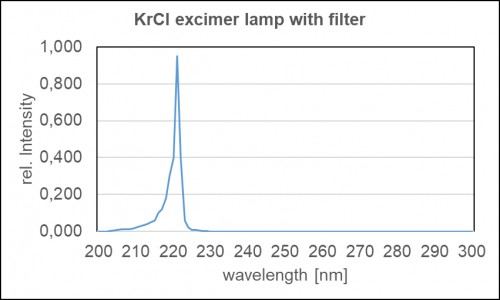

用于殺菌應用的帶濾光片的 Kr-Cl 準分子燈的典型光譜功率分布。
X1測量設備評估來自 UV-3727 檢測器的信號，并以絕對單位 mW / cm2 顯示測量的輻照度。儀表的高質量信號放大器支持檢測器的超大動態范圍，增益范圍達 7 個十進制。除了輻照度之外，劑量還可以以 mJ/cm2 為單位顯示。該測量設備提供“峰值保持”顯示功能。該設備的外殼符合人體工程學，配有兩節 AA 電池，支持移動使用?；蛘撸瑴y(cè)量設備可以通過其 USB 接口與 PC 上可用的應用軟件進行操作。軟件開發套件 (SDK) 使測量設備能夠集成到用戶編寫的軟件中。
| （1）常規參數 | |||
| 簡短的介紹 | 用于 UV-C 殺菌源（包括準分子、低壓汞和 UV LED）的紫外線輻射計。 | ||
| 主要特點 | 帶有獨立探測器的移動測量設備。便于使用。用于消毒的高輻射強度和用于評估紫外線輻射風險的低輻射水平的大測量范圍。 | ||
| 測量范圍 | 測量范圍在 222 nm 處高達 1000 mW/cm2，在 254 nm 處高達 900 mW/cm2。 NEI 通常為 0.002 μW/cm2。 | ||
| 典型應用 | UVC 源（包括 222 nm 準分子燈）的殺菌輻照度和劑量。 | ||
| 校準 | 以 5 nm 為步長校準 222 nm、254 nm 和 UV LED 波長 (220 - 300) nm 的絕對響應度。 | ||
| （2）檢測頭 | |||
| 寬帶探測器 | 用于 UV-C LED、準分子和低壓汞殺菌燈的 UV-3727 檢測器。 | ||
| （3）配件 | |||
| 顯示器 | X1 手持式儀表，用于顯示輻照度 mW/cm 2和劑量 J/cm 2 ，具有峰值保持功能。 | ||

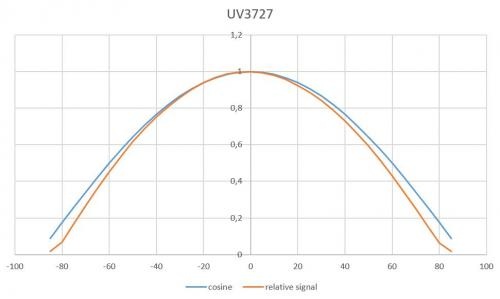

具有良好余弦校正的典型視場
