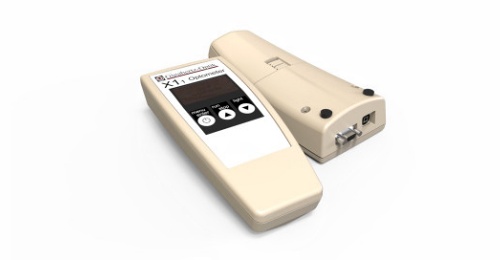

德國 Gigahertz-Optik X1 Optometer 是一款四通道 USB 驗光計和電流放大器，專為移動使用的光度檢測器和輻射檢測器而設計。
? 多功能緊湊型設備，可與 Gigahertz-Optik 的所有光度、輻射、色度、植物生理和光生物測量頭配合使用。
? 具有 7 個增益范圍的高動態范圍。
? USB接口。
? 電池供電或USB供電。
X1 驗光儀是最通用的手持式光測量儀器之一。它結合了強大的電子設計，封裝在重量輕、符合人體工程學的外殼中。其緊湊的尺寸使其成為現場服務應用的理想選擇。 X1 的一個獨特功能是它能夠操作裝有多達四個光電二極管的探測器頭，所有四個信號都顯示在帶開/關背光的四行顯示屏上。
X1 的操作非常簡單。儀表設置由易于使用的菜單支持。該菜單允許選擇操作模式、探測器和測量參數。設置完成后，所有設置都會被存儲，并在下次通電時調用，除非重新初始化。對于所連接的特定檢測器，測量值以絕對量顯示。
X1-1 驗光計與所有配備 -4 型連接器的 Gigahertz Optik 探測器兼容。這包括包含最多 4 個光電二極管的設備。帶 -4 型連接器的探測器的校準數據被編程到 X1-1 驗光計中。因此，X1-1驗光計需要與特定的探測器相匹配。
X1-5 驗光計與所有配備 -5 型連接器的 Gigahertz Optik 探測器兼容。僅基于單光電二極管的探測器可配備 -5 型連接器。校準數據存儲在-5 連接器內的EEPROM 中。 X1-5 驗光儀自動讀取該校準數據。所有帶有 -5 連接器的探測器都可以與任何 X1-5 儀表完全互換。
X1-6 驗光計僅適用于 Gigahertz Optik MDC4-xxx 系列智能探測器。
對于現場應用，X1 使用兩節標準 1.5 V AA 電池供電。在遠程控制操作中，X1 通過 USB 接口供電。
X1-1 的獨特功能是能夠操作具有最多四個光電二極管的多池檢測器頭，并通過 USB 接口顯示或讀出所有四個信號。
X1 可與大多數 Gigahertz-Optik 單池或多池光探測器頭結合使用，用于輻射、光度和色度測量的廣泛應用
X1具有USB接口。
| （1）基礎規格 | |||
| 簡短的介紹： | 用于單獨配置的驗光計，如光度計、RGB 發光色度計、輻射計、紫外線輻射計、激光功率計等，并附帶檢測頭。 | ||
| 主要特點： | 采用符合人體工程學設計的緊湊型儀表，可單手控制。多重操作的四個測量通道可與單通道和多通道探測器頭一起使用。背照式顯示屏，有四行。電池由兩節 AA 電池供電。 USB 接口。提供用戶軟件和軟件開發套件。 | ||
| 測量范圍： | 寬動態電流測量范圍：0.1 pA（噪聲等效信號）至 200 μA。七個增益范圍，可手動或自動選擇。測量范圍以絕對單位表示，由探測器頭響應度和校準給出。 | ||
| 典型應用： | 移動使用的測量設備：照度條件測量、燈老化測量等。由于具有 USB 接口和軟件開發套件，該設備可以集成到遠程應用中。 | ||
| 校準： | 七個增益范圍中每個增益范圍的電流響應度的校準和比較。存儲器可存儲多個探測器頭的校準數據，以供測量人員使用所選探測器頭的絕對單位進行測量。 | ||
| （2）產品 | |||
| 探測器接口： | 9針MDSM9插座，4個輸入。 | 連續波積分時間： | 1 毫秒 – 1 秒 |
| 采樣率： | ADC 內部采樣率 250 μs | 偏移校正： | 超越修正范圍 |
| 參數調整： | 遠程控制或前面板按鈕（菜單），設定值永久存儲（EEPROM）。 | ||
| 校準： | X1-1：最大。器件 EEPROM 中總共存儲 256 個數據集（一個數據集最多可包含 4 個通道條目）。 | ||
| X1-5：最大。檢測器 EEPROM 中存儲一個通道 64 個條目。 | |||
| 劑量 | X1-5/1 設備上顯示的最大劑量為 99999 TJ/cm2（對于 W/cm2）或 99999 TJ/m2（對于 W/m2）。 | ||
| 劑量測量最大設定時間：255小時59分59秒。 | |||
| 測量范圍 | ||||||
| 七個（200 μA 至 0.1 pA）手動或自動量程可由用戶設置。默認設置取決于客戶的具體配置。 | ||||||
| 范圍編號 | 范圍最大 | 轉換速率(10 - 90)% | 分辨率±校準不確定度*)（24℃時） | 允許的探測器容量 | 典型線性誤差 | 典型值.溫度系數 |
| 0 | 200.0 μA ***) | 3 ms | ±0.1 μA ± 0.3% | 2 nF | < ±0.5% | < ±0.03%/°C |
| 1 | 20.00 μA | 3 ms | ±0.01 μA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C |
| 2 | 2.000 μA | 3 ms | ±0.001 μA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C |
| 3 | 200.0 nA | 3 ms | ±0.1 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C |
| 4 | 20.00 nA | 3 ms | ±0.01 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C |
| 5 | 2.000 nA | 30 ms | ±0.001 nA ± 0.4% | 10 nF | < ±0.3% | < ±0.1%/°C |
| 6 | 200.0 pA | 30 ms | ±0.1 pA ± 0.4% ±Bias current (max.1,0pA) **) | 10 nF | < ±0.6% ****) | < ±0.3%/°C |
| *) 測量不確定度通常低于校準不確定度，但也必須予以考慮。在電流非常低的情況下，建議對測量不確定度分析進行詳細檢查，因為在這種情況下，測量不確定度可能占主導地位。 **) 內部調零可以減小偏置電流。最大調零偏置電流 = ±0,2pA。 ***) 僅適用于具有 7 個測量范圍的儀器版本。 ****) 對于 10pA 以上的電流有效。 | ||||||
| 菜單指南 | ||
| 菜單項 | 子菜單項 | 功能 |
| 1. 模式 | 連續波 | 分別測量任何編程的偏移和校準系數 |
| 劑量 | 累積單個讀數作為測量量的曝光 | |
| CIE Yxy & T | 測量 CIE 顏色值 Yxy 和 T | |
| CIE尤夫&T | 測量 CIE 顏色值 Yuv 和 T | |
| 2. 設置 | 調零 | 對內部放大器和 ADC 進行調零 |
| 一體化 | 設置測量（積分）時間 | |
| 給藥時間 | 設置最大值劑量測量時間 | |
| 3. 探測器 | 選擇校準數據來計算測量結果 | |
| 4. 偏移量 | 執行自動偏移調整 （“偏移 = CW”或“偏移 = 0”） | |
| 5. 范圍 | 設置測量范圍 （自動、手動） | |
| （3）其它規格 | |||
| 電源： | 兩節 AA 電池 ~ 250 小時。操作時間 - 背光顯示關閉； | ||
| 由 USB 接口供電。 | |||
| 界面： | USB V1.1（HID 設備）。 | ||
| 溫度范圍： | 工作：(5 至 40) °C； | ||
| 存儲：(-10 至 50) °C | |||
| 濕度： | <80%，非冷凝 | ||
| 展示： | LCD 圖形顯示屏 97 x 32 像素； | ||
| 顯示區域 14.3 mm x 35.8 mm； | |||
| 可切換 LED 背光； | |||
| 文本顯示屏 4 行，每行 14 個字符。 | |||
| 前面板控制： | 3 個按鈕，菜單系統。 | ||
| 尺寸： | 145 mm x 63 mm x 30 mm 兼容的 | ||
| 重量： | 150克 | ||
| 信息： | 建議定期重新校準當前校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計在低測量電流下可能會出現故障電流，應予以考慮。 | ||
? VL-3701：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3702：用于測量明視照度（以 Lux [lx] 為單位）的探測器頭。 B 級，f1 ≤ 6 %。
? VL-3704：用于測量明視照度的探測器頭（以 Lux [lx] 為單位）。
? VL-3705：用于測量暗視照度的探測器頭（以 Lux [lx] 為單位）。
? PD-9310A：高靈敏度探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 3 %，2.8nA/lx，20mm 擴散器，用于驗光計和放大器，校準證書。
? PD-9310B：高靈敏度探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 6 %，2.8nA/lx，20mm 擴散器，用于驗光計和放大器、校準。
? PD-9310B-N：非常高靈敏度的探測器頭，用于測量明視照度（以 Lux [lx] 為單位）。特點：f1 ≤ 3 %，28nA/lx，無擴散器，用于驗光計和放大器、校準。
? VL-1101 + UMPA-0.5-11-RD Detector head：用于測量明視照度（以 Lux [lx] 為單位）的模塊探測器頭。特點： UMPA 適配器，可與積分球一起使用，可與驗光計和放大器一起使用，校準證書。
? VL-3701 with SRT-M37-L：探測器頭用于測量明視照度和亮度（cd/m2）。
? PD-9310 with SRT-M37-L：高靈敏度探測器頭可測量明視亮度（以 cd/m2 為單位）。特點：前透鏡適用于 1°、2°、5° 或 10° 視角，適用于驗光計和放大器、校準證書。
? VL-1101：帶 VL-11 安裝座的光度檢測器頭。特點：模塊化檢測器，可與積分球、前透鏡等配合使用?？膳c驗光計和信號放大器配合使用。
? PD-9304：用于激光功率、照度和 400-1100 nm iiradiance 的通用檢測頭。特點： 1 cm2 硅光電二極管、可更換濾光片和余弦擴散器，可與驗光計和信號放大器一起使用。
? RW-3701：用于測量輻照度（W/m2）的探測器頭。
? RW-3702：用于測量輻照度（W/m2）的探測器頭。
? RW-3703：用于測量輻照度（W/m2）的探測器頭。
? RW-3704：用于測量輻照度（W/m2）的探測器頭。
? RW-3705：用于測量輻照度（W/m2）的探測器頭。
? RW-3708：用于測量輻照度（W/m2）的探測器頭。
? UV-3701：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3702：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-315nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3703：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 200/250-280nm (UV-C)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3710：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 320-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3711：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 280-320nm (UV-B)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3716：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 305-400nm (UV-A)，余弦視場，適用于驗光計和放大器，校準證書。
? UV-3717：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 315-400 nm (UV-A)，輻射 > 400 nm 的低串擾，余弦視場，用于驗光計和放大器，校準證書。
? UV-3719：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 250-400nm（UV），余弦視場，適用于驗光計和放大器，校準證書。
? UV-3720：用于測量 UV 輻射輻照度（以 W/m2 為單位）的探測器頭。特點：光譜響應度為 240-320nm（UV），余弦視場，適用于驗光計和放大器，校準證書。
? UV-3718：用于測量 UV-C 254nm 輻射高輻照度（W/m2）的探測器頭。
? RCH-102：用于 UVA 和藍光固化過程中高強度照射的檢測頭，采用剛性纖維。
? PD-11 Series：帶 DP-11 安裝座的探測器頭。
? UV-3706：用于測量膽紅素光療中輻照度 W/m2 的探測器頭。特點：膽紅素光化響應度，余弦視場，與驗光計一起使用，校準證書。
? UV-3711-308：用于測量 308nm 準分子激光器輻照度（W/m2）的探測器頭。特點：308nm處光譜響應度平坦。余弦視場，與 P-9710 驗光計結合進行劑量測量，校準證書。
? UV-3709：用于藍光危害測量的探測器。特點：單細胞檢測器，BLH 光化輻照度，與驗光計配合使用，校準證書。
? UV-3725：用于測量空氣消毒應用中 UV-C 254 nm 輻照度的探測器。
? RW-37 with SRT-M37-L：用于測量輻照度（W/m2）和輻射度（W/(m2sr)）的探測器頭。
? S-SDK-X20：適用于 X20 變體（X1 和 HCT99）的軟件開發套件。
? S-X1：X1 變體的應用軟件。
? X1-PCBCL：驗光計和電流放大器模塊，具有 4 個輸入通道和 7 個增益范圍。
? X1-RM：3HE 外殼中的驗光計可用于 19” 機架。
? P-21：多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。
