德國 Gigahertz-Optik X1-UV-3726 適用于 UV-C LED 和低壓汞殺菌燈的紫外線輻射計。
? 250 nm 至 300 nm 的 UV LED 和 254 nm 低壓汞燈的校準系數。
? 帶獨立檢測器的手持式儀表。
? 通過峰值保持功能顯示輻照度和劑量。
? 預老化以實現長期穩定性。
? 余弦視場。

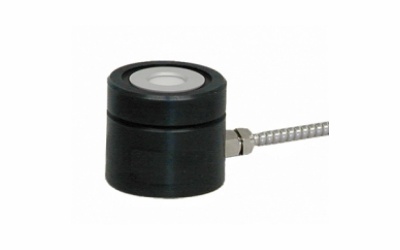

圖 0：UV-3726 檢測頭
紫外線殺菌照射（UVGI）是一種利用UV-C區域（100 nm至400 nm）的短波長光來分解病毒、細菌、酵母菌和真菌等微生物的滅菌方法。殺菌活性的最大效力約為 265 nm。微生物的 DNA 和 RNA 吸收 UV-C 輻射，導致其結構發生變化，使其無法復制。如果暴露在足夠高強度的 UV-C 輻射下，微生物可以在很短的時間內被消滅。
為了確保殺菌效果，必須檢查紫外線劑量。這是通過使用紫外線輻射計測量曝光位置的紫外線輻照度來實現的。
除了檢查高強度紫外線輻射所需的殺菌效果外，還必須確定人體是否有可能暴露于紫外線輻射下，相對較低的紫外線強度對皮膚和眼睛造成的潛在風險。使用一臺設備進行這兩種測量需要具有非常大動態范圍的紫外線輻射計。

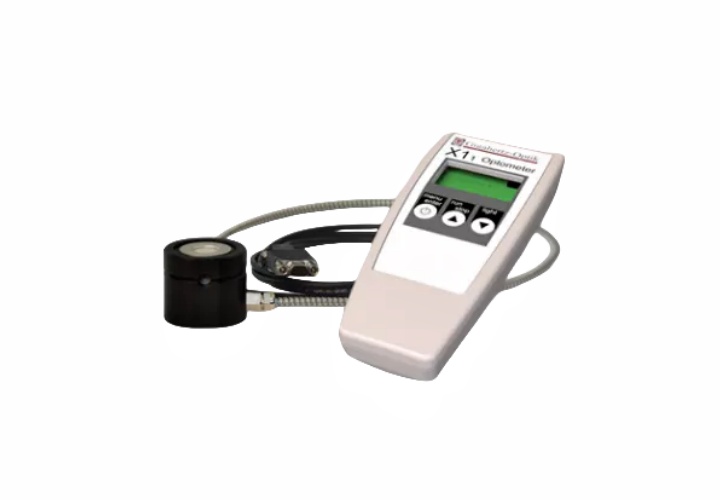

圖 1：移動式紫外線輻射計，配有獨立的測量裝置和檢測器，
用于測量殺菌汞燈和 UV-C LED 的輻照度和劑量。
UV-3726 型號提供 UV-37 系列檢測器的所有特性和功能。它們專為紫外光譜區域的輻射測量任務而設計，并已在工業和科學用途中得到了多年的驗證。
UV-3726 檢測器包含一個僅在短波光譜范圍內敏感的光電二極管。與附加光學濾波相結合，僅測量指定光譜靈敏度范圍內的輻射。這種組合可以實現 UV-C LED（圖 2）和低壓汞燈（圖 3）的輻射測量。常見 UV LED 波長和低壓汞燈的可選校準系數可提高測量精度。
為了測量輻照度，探測器的入口光學器件是具有余弦視場的漫射器，必須將其放置在所需的測量平面中。擴散器、光學校正濾光片和光電二極管均通過紫外線輻射進行預老化，以顯著減少因暴露于紫外線輻射而不可避免的老化過程。即使在密集使用時，UV-3726 檢測器也顯示出非常小的老化影響。作為建議的年度重新校準的一部分，任何變化都會被記錄和糾正。
UV-3726 檢測器的光電二極管在幾皮安 (10 -12 A) 到幾微安 (10 -6 A)范圍內提供測量信號和輻照度之間的嚴格線性關系。當連接到 Gigahertz-Optik X1 儀表（圖 1）時，它提供至少高達 1000 mW/cm2 的線性測量范圍，分辨率為 0.002 μW/cm2。

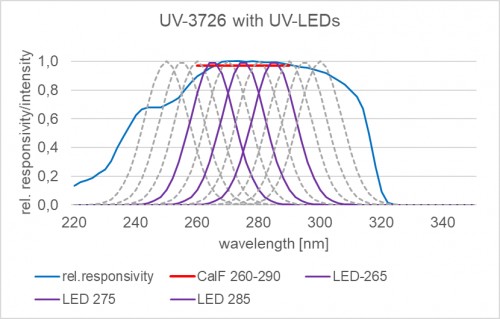

圖 2：UV-3726 檢測器的典型光譜靈敏度與
265、275 和 285 nm 處的典型殺菌 UV LED 一起顯示。
以絕對單位進行可靠測量需要對測量設備進行校準，并可追溯至國家計量研究所 (NMI) 標準。自 1993 年以來，Gigahertz-Optik 測量實驗室已被 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德國認證機構）認可為校準實驗室，用于測量光譜響應度和光譜輻照度。自此，所有工廠校準都嚴格基于認可校準實驗室的校準標準和質量管理。因此，Gigahertz-Optik 的工廠校準提供了最高水平的可追溯性，多年來已被全世界接受。
根據各個工業部門的要求，部分測量實驗室被DAkkS認可為DIN EN ISO / IEC 17025測試實驗室。因此，除了工廠證書之外，Gigahertz-Optik 還可以選擇為帶有 UV-3726 的紫外線輻射計 X1 提供 DIN EN ISO / IEC 17025 測試證書。

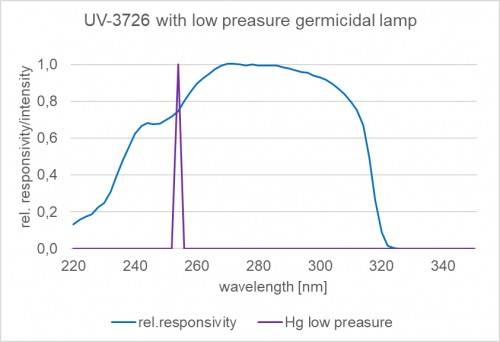

圖 3：UV-3726 檢測器與低壓汞殺菌燈在 254 nm 處的典型光譜靈敏度。
UV-3726 檢測器的光譜響應度經過校準。執行測量時，可以在 X1 測量儀上選擇 UV-LED 或汞燈的標稱波長，以獲得最高精度。該儀表提供多種校準選項：
? 用于測量260 nm 至 290 nm 光譜范圍內任何 UV LED 的平均校準系數。
? 用于測量低壓汞燈（254nm）的特定校準系數。
? 十一個與波長相關的校準因子以 5 nm 增量給出，從 250 nm 到 300 nm，用于測量已知標稱波長的 UV LED。
X1 測量設備評估來自 UV-3726 檢測器的信號，并以絕對單位 mW / cm2 顯示測量的輻照度。儀表的高質量信號放大器支持檢測器的超大動態范圍，從而提供高達 1000 mW / cm2 的測量范圍和 0.002 μW / cm2 的分辨率。除了輻照度外，劑量還可以以 J/cm2 為單位顯示。該測量設備提供“峰值保持”顯示功能。該設備的外殼符合人體工程學，配有兩節 AA 電池，支持移動使用?；蛘?，測量設備可以通過其 USB 接口與 PC 上可用的應用軟件進行操作。軟件開發套件 (SDK) 使測量設備能夠集成到用戶編寫的軟件中。

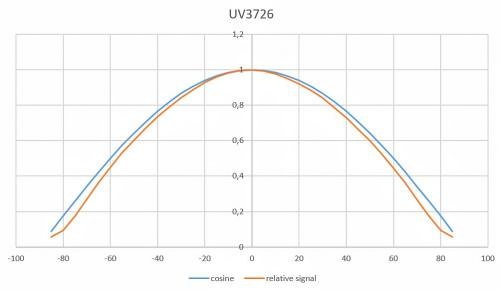

具有良好余弦校正的典型視場
| （1）常規 | |||
| 簡短的介紹 | 適用于 UV-C LED 和低壓汞殺菌燈的紫外線輻射計 | ||
| 主要特點 | 帶有獨立探測器的移動測量設備。便于使用。用于消毒的高輻射強度和用于評估紫外線輻射風險的低輻射水平的大測量范圍。 | ||
| 測量范圍 | 適用于 250 nm 至 300 nm 的 UV LED 和 254 nm 低壓汞燈。 X1 儀表的線性測量范圍高達 1000 mW/cm2。 NEI 0.002 μW/cm2 | ||
| 典型應用 | UVGI 用于空氣和表面消毒 | ||
| 校準 | 從 250 nm 到 300 nm 以 5 nm 為步長校準光譜響應度。 254 nm 和平均光譜范圍 260 nm 至 290 nm 的附加校準因子。 | ||
| （2）測量頭 | |||
| 寬帶探測器 | 用于 UV-C LED 和低壓汞殺菌燈的 UV-3726 檢測器 | ||
| （3）配件 | |||

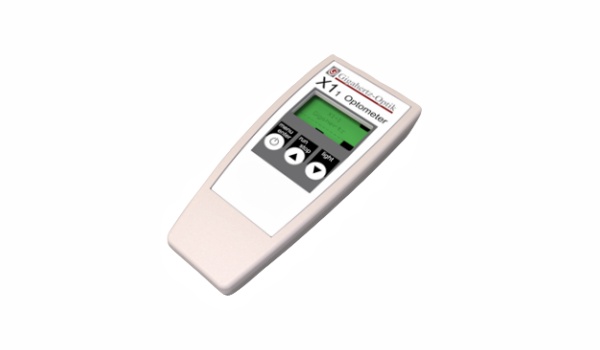

| 顯示 | X1 手持式儀表，用于顯示輻照度 mW/cm 2和劑量 J/cm 2 ，具有峰值保持功能。 | ||
