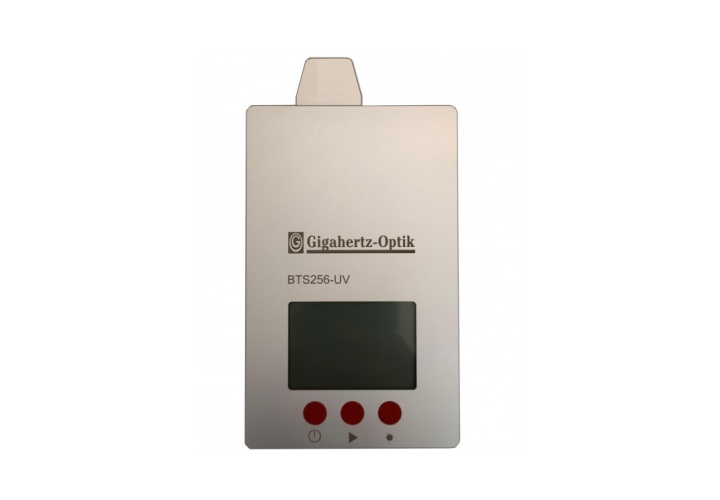

德國 Gigahertz-Optik BTS256-UV手持式便攜式紫外光譜輻射計，具有創新的雜散光校正功能，可在紫外固化等應用中實現精確的輻照度和劑量測量。它具有 BTS256-UV-1、BTS256-UV-2、BTS256-UV-3 及 BTS256-UV-4 四個版本。
? 大波長范圍 200 nm 至 525 nm。
? 高度低，12 毫米，非常適合傳送帶。
? 不銹鋼外殼專為高紫外線輻射和高溫而設計。
? 用于自動偏移補償和創新雜散光校正的機電光圈。
? 具有 ISO 17025 選項的可追溯校準。

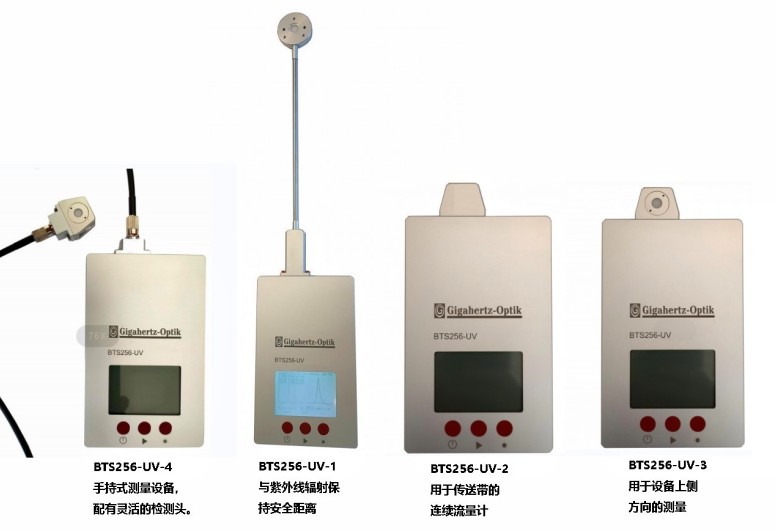

BTS256-UV-1、BTS256-UV-2、BTS256-UV-3、BTS256-UV-4
紫外線和藍色光譜范圍內高強度輻射源的典型應用包括紫外線輻射固化、日光模擬、紫外線滅菌、紫外線測試系統和紫外線下水道修復。對于具有重復測量任務的基于流程的應用，寬帶輻射計（例如X1-RCH-116 LED 紫外線固化計）通常是最有效的解決方案，因為它們易于使用、物有所值且重新校準成本低。
BTS256-UV 等光譜輻射計是寬帶輻射計的替代品，可提供有關輻射源光譜分布的附加信息。如果必須研究寬帶紫外燈與波長相關的老化行為，或者必須在不同波長范圍內測量輻照度，則光譜信息尤其重要。如果必須測量不同光譜分布的光源，這一點也很重要。為此，寬帶輻射計理想情況下需要單獨的校準因子來考慮這些光譜差異。對于光譜輻射計來說，這不是必需的。此外，光譜輻射計提供比寬帶輻射計更精確的測量值。這是由于它們的光譜靈敏度函數對應于所選光譜測量范圍內的矩形函數。為了在紫外光譜范圍內進行精確測量，必須具有良好的雜散光抑制能力，這是市場上常見的陣列光譜儀所不提供的。
BTS256-UV 光譜輻射計符合光譜輻射測量儀器的最新設計標準，具有出色的便攜式儀表雜散光校正功能
200 nm 至 525 nm 的光譜靈敏度范圍可實現紫外至藍色波長范圍內的精確輻照度測量。即使是 UVA LED 的長波光譜成分（通常范圍高達約 490 nm）也能被完全捕獲。特別是，這種寬光譜范圍支持紫外線或藍光固化中的應用以及低至 UVC 范圍的短波 LED 的使用趨勢。
當測量擴展光源時，正確測量與角度相關的輻照度需要儀器的余弦校正視場函數。此外，傳感器到輻照度參考平面的距離必須盡可能小。 BTS256-UV 測量儀器高度僅為 12 mm，具有精確的余弦視場（低 f 2），是市場上最薄的光譜輻射計之一，適合精確測量絕對輻照度。
雜散光和暗信號都對帶有 CCD 或 CMOS 陣列傳感器的紫外光譜儀的測量結果產生顯著影響。如果紫外燈的發射光譜具有長波成分（可見光到紅外），則雜散光始終是至關重要的，這會導致設備的實際測量范圍內出現雜散光。紫外范圍內的雜散光強度很容易超過實際測量信號的強度，從而導致相當大的測量誤差。相反，暗信號是由手持使用期間的工作溫度波動以及測量不同輻照度水平所需的積分時間的變化引起的。
盡管設計非常扁平，BTS256-UV 分光輻射計仍將創新的雜散光校正與集成濾光片以及暗級快門作為標準配置。這兩個功能都是自動化的。這保證了不同發射器類型和不同工作溫度下的精確輻照度測量。
在實踐中，光譜輻射計經常暴露在高強度紫外線輻射和溫度影響下，這可能會在應用中引發老化效應或交聯過程。 BTS256-UV 光譜輻射計內置于不銹鋼外殼中，具有出色的紫外線穩定性和低導熱性，可保護電子設備。同時保證了儀表波長和輻照度讀數的穩定性。
對于 BTS256-UV-1 手持式儀表，傳感器入口光學器件放置在距主儀表 250 毫米的位置。因此，它可以放置在輻射源前面，而不會使操作員暴露在危險水平的紫外線輻射下。傳感器本身非常平坦，總高度為 8 毫米。 BTS256-UV-1 的校準在 225 nm - 525 nm 的波長范圍內進行。
對于 BTS256-UV-2 流量計，傳感器直接連接到流量計。因此，它非常適合樣品在傳送帶上的紫外光源下方通過的紫外系統。 BTS256-UV-2 的校準在 200 nm - 525 nm 的波長范圍內進行。
除了光譜傳感器外，BTS256-UV 光譜輻射計還包括一個寬帶光電二極管，作為第二個檢測器，用于快速時間采樣。與僅使用陣列傳感器相比，這可以實現更高的數據記錄速率。
根據 IEC 61215 系列認證光伏組件需要使用規定劑量的 UVA 和 UVB 輻射進行預處理。與傳統輻射計不同，BTS256-UV 分光輻射計能夠最準確地測量 UVA 和 UVB 輻照度水平，無論使用何種紫外線源類型。每個設備均配有可追溯的校準證書，并設計為在所需的高溫下運行。請參閱有關 IEC 61215 和 IEC 61646 測量的應用文章中的更多詳細信息。
Gigahertz -Optik 的 ISO 17025 認證測量實驗室為其 BTS256-UV 提供高質量、可追溯的工廠校準。工廠校準在 Gigahertz-Optik 的校準實驗室中進行，使用與 NMI 認可的測試測量相同的質量管理程序?？蛇x擇提供具有 ISO/IEC/EN 17025 測試證書的 NMI 認可的測試測量。
BTS256-UV-2 用于傳送帶的連續流量計
| （1）常規參數 | |||
| 簡短的介紹 | 用于測量波長范圍 200 nm 至 525 nm 的強紫外線輻射的輻照度和劑量的分光輻射計。 | ||
| 主要特點 | 12 毫米高度。不銹鋼外殼可實現高溫操作和強紫外線輻射測量。用于偏移補償?shù)臋C電孔徑。內部雜散光抑制?？勺匪莸男省?/td> | ||
| 測量范圍 | 高達 50,000 mW/cm2，200 nm 至 525 nm。 | ||
| 典型應用 | 用于 UV 固化應用中過程控制的測量設備，既可作為過程流量計，也可作為移動手持式測量設備、藥物的 UV 加速老化、在具有 UV 光源的環境室內使用。 | ||
| 校準 | 工廠校準，可溯源至國際標準。 | ||
| （2）產品 | |||
| 傳感器 | 具有寬帶傳感器和陣列光譜輻射計的雙技術傳感器。用于自動暗調節的集成光圈。 | ||
| 輸入光學器件 | 不同的輸入光學器件。例如，直接在設備上安裝直徑 10 毫米的擴散器，或在耐熱桿上安裝直徑 9 毫米的擴散器。 | ||
| （3）光譜探測器 | |||
| 芯片 | CMOS探測器 | 光譜范圍 | (200 - 525) nm |
| 光帶寬 | 2.8 nm | 數據分辨率 | 0.1 nm |
| 積分時間 | 12 μs - 30 s [更新前：(5.2 - 30000) ms] | 峰值波長 | +/- 0.3 nm |
| 快門 | 用于暗信號測量的自動光圈，其積分時間與測量的積分時間相同。此外，還可以通過內置濾色鏡進行雜散光校正（OoR 校正）。 光圈延遲 = 100ms。 | ||
| 典型測量時間 | BTS256-UV-2 和 BTS256-UV-3： 典型 360 nm LED，功率為 50 mW/cm2 - 18 ms 典型 400 nm LED，50 mW/cm2 - 10 ms | ||
| BTS256-UV-1： 典型 360 nm LED，50 mW/cm2 - 24 ms 典型 400 nm LED，50 mW/cm2 - 12 ms | |||
| （4）一體式探測器 | |||
| 模數轉換器 | 12Bit | 測量時間 | (0.1 - 6000) ms |
| 溫度范圍 | 二極管的測量值通過內部溫度傳感器進行校正。 | 典型輻照度 | 峰值@405 nm 的藍色 LED：(2E-3 - 2E3) W/m2 |
| 篩選 | 從 250 nm 到 450 nm 對矩形函數的響應度進行數學調整（SMCF 校正）。 * * 二極管的光譜響應度不對應于矩形函數（光學濾波器不可能）。當測量光譜偏離積分檢測器（UV LED，峰值為 405 nm）的光源時，使用 SMCF 校正測量結果。該校正的不確定性取決于測量光譜（噪聲）的質量和校正因子（光譜范圍）的大小。為了正確計算 SMCF，必須測量待測輻射體的整個頻譜。如果發射器的輻射超出測量設備的光譜靈敏度范圍，則會增加 SMCF 的不確定性。 | ||
| （5）圖表-光譜響應度 | |||

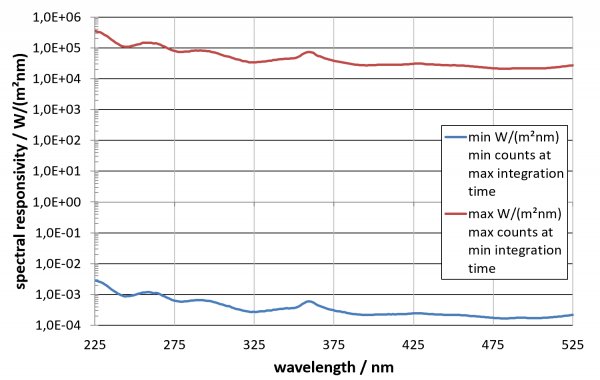

典型光譜響應度 BTS256-UV-1（標準校準 225 nm 至 525 nm）：
| |||

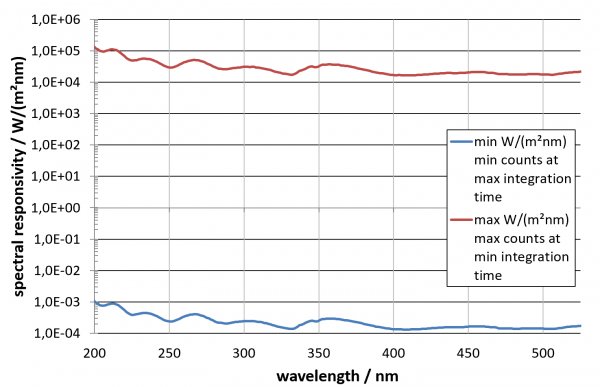

典型光譜響應度 BTS256-UV-2 和 BTS256-UV-3（標準校準 200 nm 至 525 nm）：
| |||

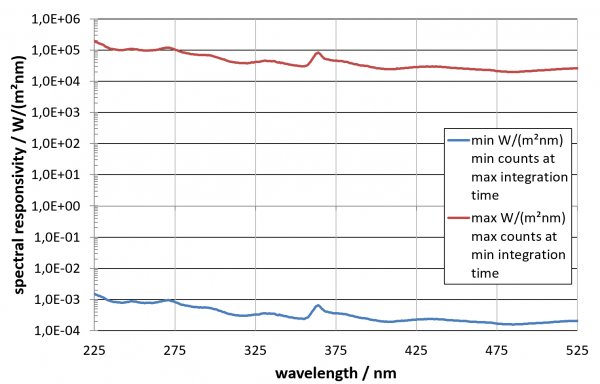

典型光譜響應度 BTS256-UV-4（標準校準 225 nm 至 525 nm）：
| |||
| （6）其它 | |||
| 微處理器 | 16 位、25 ns命令周期時間 | 電源 | 5 VDC，450 mA 通過 USB |
| 接口 | USB 2.0（迷你 USB 類型） RS-485 | 重量 | 275克 |
| 尺寸 | 基本體 BTS256-UV-1 和 BTS256-UV-3：148 mm x 92 mm x 13 mm（長 x 寬 x 高） 基本體 BTS256-UV-2：148 mm x 92 mm x 12 mm（長 x 寬 x 高） | ||
| 記錄器內存 | 100 個樣本（光譜數據）、10000 個樣本（二極管） | ||
| 溫度范圍 | 操作：+10°C 至 +30°C（測量頭的溫度可能會在短時間內更高） 儲存：-10°C 至 +50°C | ||
| 電池運行時間 | 1400 mAh 鋰離子電池； 顯示屏背光打開且連續測量 10 小時； 背光關閉待機 60 小時。 | ||
