堡盟 Baumer OM70-P0070.HH0048.VI 高精度、高性能激光測距傳感器，貨號： 11200060。
? Touch display with Live Monitor function；
? 開關點輸出可配置；
? 觸發模式及精度可選；
? 測量距離 Sd：30 … 70 mm；
? 測量范圍 Mr：40 mm；
? 最佳測量位置：48 mm。
| （1）基本參數 | |||
| 類型：距離測量 | 版本：OM70點激光 | 測量距離 Sd：30 … 70 mm | 測量范圍 Mr：40 mm |
| 最佳測量位置：48 mm | 調節：觸摸屏，RS485 | 上電指示燈：綠色LED | 輸出指示燈：黃色LED / 紅色LED |
| 分辨率：0,7 … 1 μm | 重復精度：0,1 … 0,3 μm | 線性誤差：± 0,06 % MR | 光束類型：點激光 |
| 溫漂：< 0.01% Sde/K | 數字量輸出遲滯：可調節 | ||
| （2）光源 | |||
| 光源：脈沖紅色激光二極管 | 波長：660 nm | 激光等級：1 | |
| （3）電氣參數 | |||
| Response delay：0,8 ms | 測量頻率：2500 Hz | 電源電壓范圍 +Vs：15 … 28 VDC | 最大電流消耗（無負載）：75 mA |
| 輸出電路：模擬量和RS485 | 輸出信號：4…20 mA / 0…10 VDC | 輸出電流：100 mA | 開關量輸出：推挽式 |
| 短路保護：是 | 反極性保護：是，Vs到GND | ||
| （4）通信接口 | |||
| 接口：RS485 | 波特率：115200，可調 | ||
| （5）機械參數 | |||
| 寬度 / 直徑：26 mm | 高度 / 長度：74 mm | 深度：55 mm | 類型：矩形，正視型 |
| 外殼材質：鋁 | 前端光學元件：玻璃 | 連接方式：M12 接頭，8針 | 重量：130 g |
| （6）環境條件 | |||
| 抗環境光干擾能力：< 28 kLux | 防護等級：IP 67 | 工作溫度：-10 … +50 °C | |
正弦振動： IEC 60068-2-6:2008 1 mm p-p (10 - 55 Hz)，單軸5分鐘 單軸30分鐘 (55 Hz) | 半正弦振動： IEC 60068-2-27:2009 30 g / 11 ms，單軸單方向6次沖擊 | ||

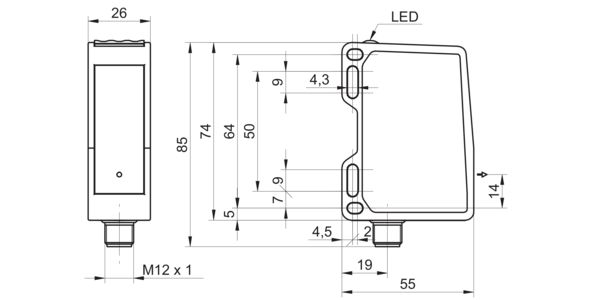

尺寸圖

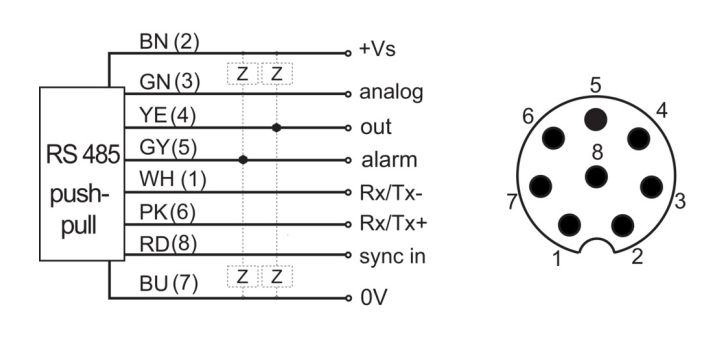

接線圖及針角定義圖

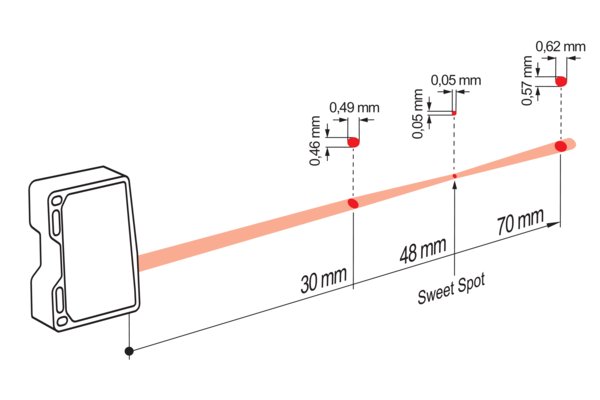

典型光束特性

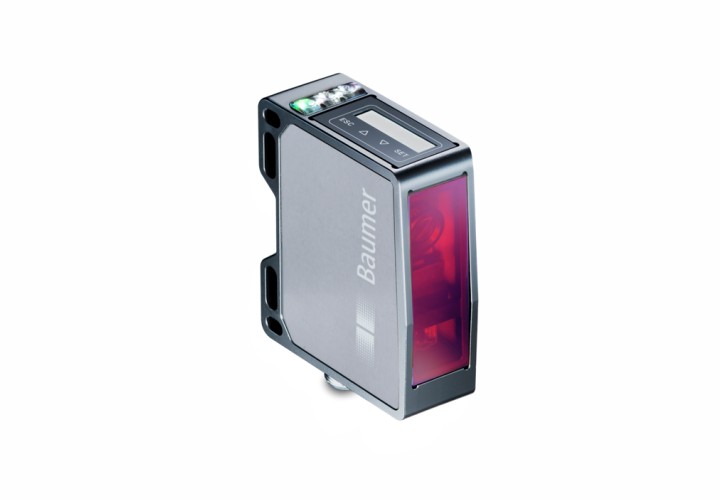

? OM70-P0070.HH0048.VI
