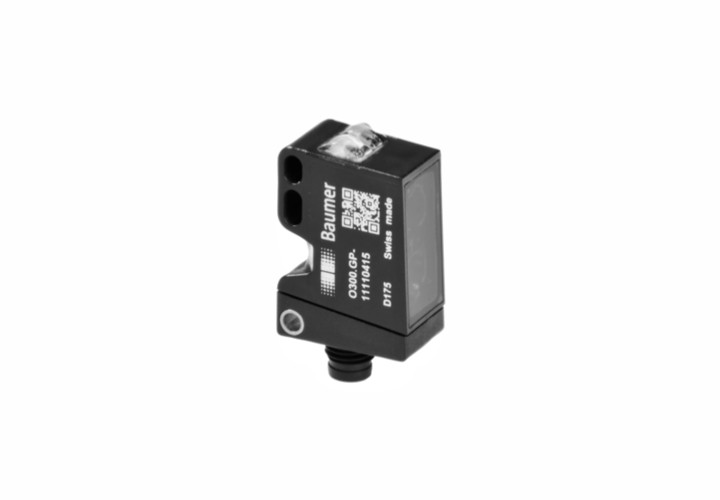

堡盟 Baumer O300.DL-GM1J.72N 標準激光測距傳感器，貨號： 11199079。
? distance measuring （距離測量）；
? 測量距離 Sd：30 … 250 mm；
? 光源：脈沖紅色激光二極管；
? 輸出電路：推挽式；
? 調節：自學習和IO-Link；
? 連接方式：M8接頭，4針；
? 工作溫度：-10 … 60 °C；
? 防護等級：IP 67。
| （1）基本參數 | |||
| 類型：距離測量 | 版本：IO-Link測量 | 測量距離 Sd：30 … 250 mm | 焦距：400 mm |
| 調節：自學習和IO-Link | 上電指示燈：綠色LED | 指示燈：黃色LED | 分辨率：500 … 10000 μm |
| 線性誤差：± 1,5 … 12,5 mm | 光束類型：點激光 | 交互影響抑制：是 | 光軸校準：< 2° |
| 溫漂：< 0.2% Sde/K | |||
| （2）光源 | |||
| 光源：脈沖紅色激光二極管 | 波長：656 nm | 激光等級：1 | |
| （3）電氣參數 | |||
| 響應時間 / 釋放時間：< 0,25 ms | 電源電壓范圍 +Vs：11 … 30 VDC | 最大電流消耗（無負載）：30 mA | 壓降 Vd：<2,5 VDC |
| 輸出電路：推挽式 | 輸出電流：100 mA | 短路保護：是 | 反極性保護：是 |
| （4）通信接口 | |||
| 接口：IO-Link V1.1 | 波特率：230.4 kBaud (COM3) | 周期時間：≥ 0,6 ms | 過程數據長度：3個字節 |
| 過程數據結構： ? 位0 = BDC1 ? 位3 = 報警 ? 位2 = 質量 ? 位8-23 = 16位測量值 | |||
| （5）機械參數 | |||
| 寬度 / 直徑：12,9 mm | 高度 / 長度：32,3 mm | 深度：23 mm | 類型：矩形 |
| 外殼材質：塑料（ASA、PMMA） | 前端光學元件：PMMA | 連接方式：M8 接頭，4針 | |
| （6）環境條件 | |||
| 防護等級：IP 67 | 工作溫度：-10 … +60 °C | ||

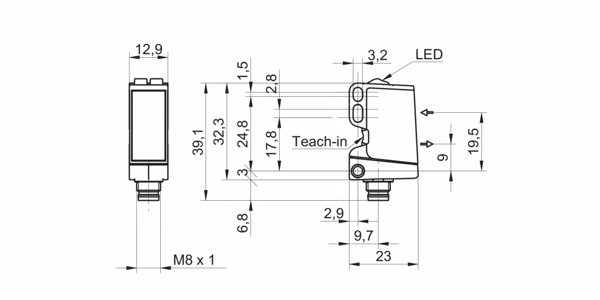

尺寸圖

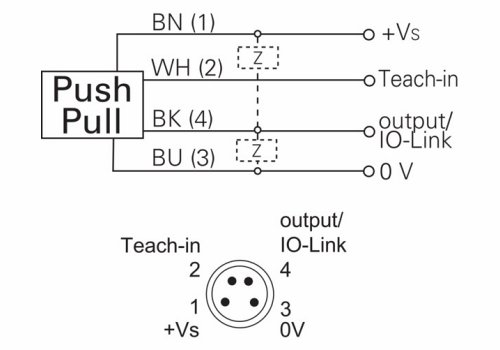

接線圖及針角定義

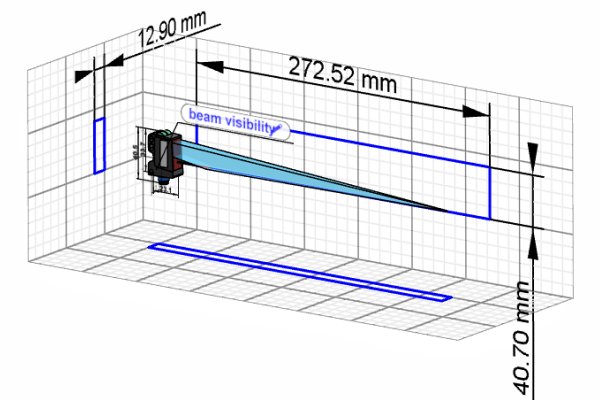

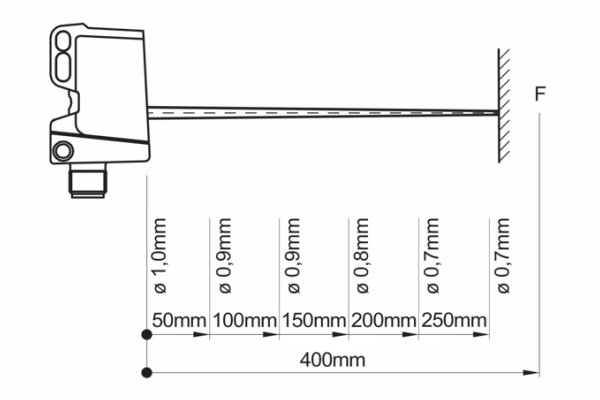

典型光束特性
? O300.DL-GM1J.72N
