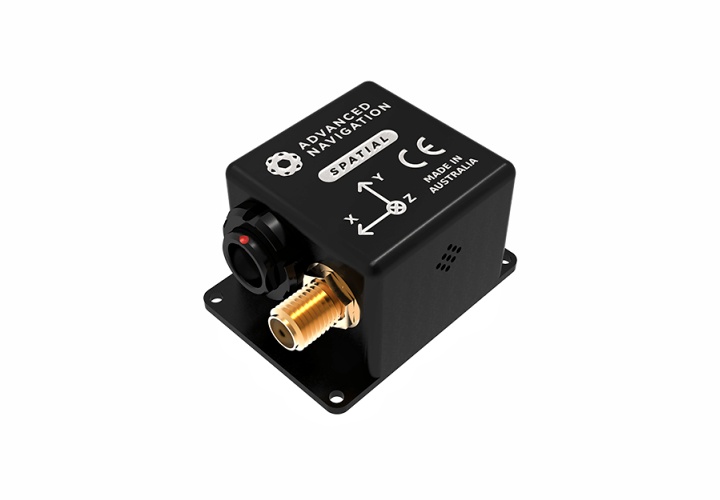

澳大利亞 Advanced Navigation Spatial MEMS GNSS/INS 傳感器是一種微型 GNSS 輔助 INS，可在最苛刻的條件下提供準確的位置、速度、加速度和方向。
Spatial 傳感器將溫度校準的加速度計、陀螺儀、磁力計和壓力傳感器與先進的 GNSS 接收器結合在一起。它們與基于人工智能的融合算法相結合，可提供同類產品中最可靠、最準確的導航數據。 Spatial 傳感器提供 OEM 和加固型封裝。 Spatial 傳感器與我們的后處理運動學 (PPK) 軟件Kinematica兼容。
Spatial 采用 Advanced Navigation 革命性的 AI 神經網絡傳感器融合算法。這提供的精度高達傳統卡爾曼濾波器的 10 倍。它專為控制應用而設計，具有高水平的健康監測和不穩定預防功能，確保數據穩定可靠。
Spatial 包含高性能 MEMS 傳感器，這些傳感器經過了 Advanced Navigation 密集的 8 小時溫度校準過程。這提供了此類傳感器可能達到的最高準確度，并在 -40°C 至 85°C 的整個溫度范圍內輸出一致的準確度。
Spatial 專為可靠性非常重要的關鍵任務控制應用而設計。它建立在面向安全的實時操作系統之上，所有軟件均按照安全標準進行設計和測試，并考慮到容錯能力。硬件按照軍用標準設計和制造。
Spatial 的 GNSS 接收器支持 GPS、GLONASS 和北斗。額外的星座可提供更高的 GNSS 接收可用性，并在城市峽谷等困難環境中提供更好的性能。它支持實時 1 厘米位置精度的 RTK 以及后處理 1 厘米位置精度的 PPK。
Spatial 的內部濾波器以 1000Hz 運行，數據也可以通過高速 RS232 以該速率輸出。這允許控制動態不穩定的平臺。 Spatial 還具有高度耐受動態運動和振動的能力，具有專為這些應用而設計的高級濾波器。
| 1、導航 | |||
| 水平位置精度：2.0 m | 垂直位置精度：3.0 m | 水平位置精度（RTK）：0.02 m | 垂直位置精度（RTK）：0.03 m |
水平位置精度（Kinematica 后處理）： 0.01 m | 垂直位置精度（Kinematica 后處理）： 0.02 m | 速度精度：0.05 m/s | 橫滾和俯仰精度：0.1° |
| 航向精度（GNSS 動態）：0.2° | 航向精度（僅限磁性）：0.8° | 橫滾和俯仰精度（Kinematica 后處理）： 0.04° | 航向精度（Kinematica 后處理）：0.08° |
| 升沉精度：5 % or 0.05 m（以較大者為準） | 方位范圍：無限 | 熱啟動時間：500 ms | 內部過濾率：1000 Hz |
| 輸出數據速率：高達 1000 Hz | 延遲：0.4 ms | ||
| 2、傳感器 | |||
| （1）加速度計 | 范圍：±2 g ? ±4 g ? ±16 g | 偏置不穩定：20 ug | 初始偏差：< 5 mg |
| 初始縮放誤差：< 0.06% | 比例因子穩定性：< 0.06% | 非線性：< 0.05% | |
| 交叉軸對準誤差：<0.05° | 噪聲密度：100 ug/√Hz | 帶寬：400 Hz | |
| （2）陀螺儀 | 范圍：±250 °/s ? ±500 °/s ? ±2000 °/s | 偏置不穩定：3 °/hr | 初始偏差：< 0.2 °/s |
| 初始縮放誤差：< 0.04% | 比例因子穩定性：< 0.05% | 非線性：< 0.05% | |
| 交叉軸對準誤差：<0.05° | 噪聲密度：0.004 °/s/√Hz | 帶寬：400 Hz | |
| （3）磁力計 | 范圍：±2 G ? ±4 G ? ±8 G | 初始縮放誤差：< 0.07% | 比例因子穩定性：< 0.09% |
| 非線性：< 0.08% | 交叉軸對準誤差：<0.05° | 噪聲密度：210 uG/√Hz | |
| 帶寬：110 Hz | |||
| 3、GNSS 全球?qū)Ш叫l(wèi)星系統 | |||
| 模型：u-blox M8P | 支持的導航系統：GPS L1 ? GLONASS L1 ? BeiDou L1 | 更新率：10 Hz | 冷啟動靈敏度：-148 dBm |
| 跟蹤靈敏度：-160 dBm | 熱啟動首次修復：1 s | 冷啟動首次修復：26 s | 水平位置精度：2.5 m |
| 水平位置精度（L1 RTK）：0.02 m | 速度精度：0.05 m/s | 計時精度：30 ns | 加速度限制：4 g |
| 4、通信 | |||
| 接口：RS232 | 速度：4800 至 2M 波特率 | 協議：AN 數據包協議或 NMEA | 外圍接口：2x GPIO 和輔助 RS232 |
| GPIO電平：5V或RS232 | GPIO 功能： 1PPS ? 里程表 ? 固定 ? 大氣數據輸入 ? NMEA 輸入/輸出 ? Novatel GNSS 輸入 ? Trimble GNSS 輸入 ? AN 數據包協議輸入/輸出 ? 數據包觸發輸入 ? 事件輸入 | ||
| 5、硬件 | |||
| 工作電壓：5 to 36 V | 輸入保護：±60V | 功耗（典型值）：0.5 W | 熱啟動電池容量：> 48 hrs |
| 熱啟動電池充電時間：30 mins | 熱啟動電池壽命：> 10 years | 工作溫度：-40 °C to 85 °C | 環境保護：IP67 ? MIL-STD-810G |
| 平均無故障時間：310,000 hrs | 沖擊極限：2000 g | 尺寸（不包括標簽）：30 x 30 x 24 mm | 尺寸（包括標簽）：30 x 40.6 x 24 mm |
| 重量（堅固）：37克 | 重量（OEM）：5克 | ||

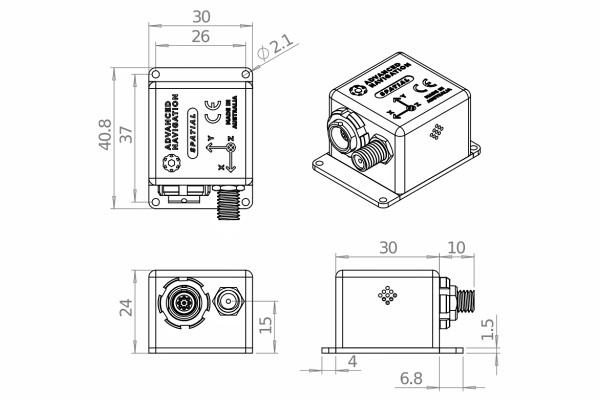

尺寸圖
| （1）天空 | （2）陸地 | （3）海洋 |
? 無人機導航 ? 地理參照 ? 穩定與指向 | ? 地面車輛導航 ? 地理參照 ? 機器人控 | ? AUV 導航 ? 遙控潛水器導航 ? 水文測量 |

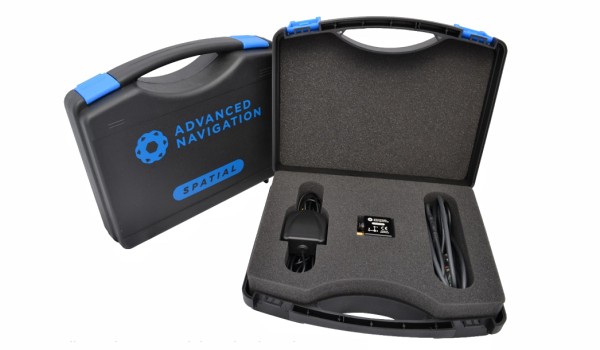

套件
