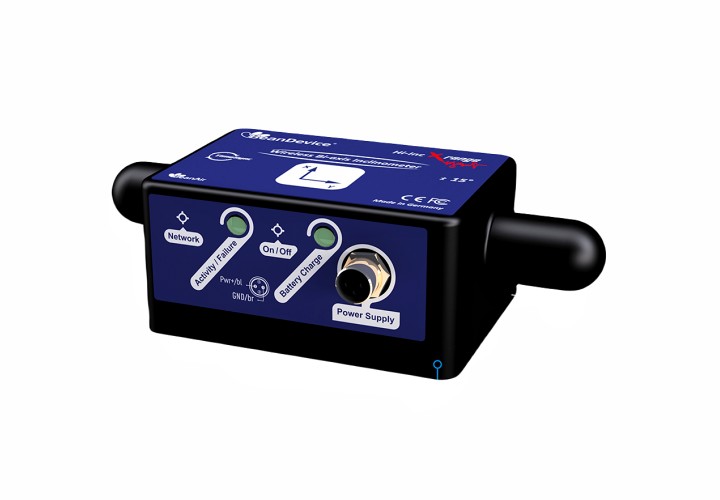

德國 BeanAir BeanDevice? 2.4GHz HI-Inc Xrange 無線物聯網傾角傳感器|傾斜/傾角/坡度監測|高性能版本。
BeanDevice? 2.4GHz HI-INC XRange有四個版本（測量范圍： ±30° ，螺釘/磁性安裝），是一款帶有集成數據記錄器的無線傾斜儀。具有防水（IP67/Nema 6）和輕質鋁制外殼（100x71x38mm，217g）、超低功耗（睡眠模式下 30 μA）、可存儲多達 800 萬條數據日志的集成數據記錄器等特點作為一款微型天線罩全向天線，最大無線范圍可達 500 米 (LOS)，這款無線加速度計非常適合所有類型的工業應用。
雖然絕大多數無線傳感器在惡劣的工業環境中都表現出了局限性，但BeanDevice? 2.4GHz HI-INC XRange 集成了創新的天線分集設計，可提高遭受隨機和多樣化干擾的環境中的無線電鏈路質量。天線分集可將無線鏈路的質量和可靠性提高 30%。
高性能 MEMS 傾角計和 5 階抗混疊濾波器（可由用戶遠程編程）相結合，可實現極高的精度（25°C 時雙軸 ±15° 版本為 ±0.005°）。我們出色的 TimeSync? 功能可以通過無線傳感器網絡實現 ±2.5ms 的時間同步。它有助于增強數據融合和模態分析的用戶體驗。尋求快速、輕松地與第三方軟件集成的用戶可以選擇我們的BeanGateway? 2.4GHz上提供的ModBus TCP/RTU/ASCII 協議。
? 高精度雙軸傾角儀，測量重復性好（雙軸±30°版本為±0.006° ）。
? 時間同步無線傳感器網絡（精度±2.5ms）。
? 防水IP67外殼（Nema 6）。
? 集成鋰離子電池充電器。
? 嵌入式數據記錄器：多達 800 萬個數據點（帶事件約會）。
? 依靠 Beanair? 開發的無線電天線分集實現出色的無線電鏈路。
| （1）產品參考：BND-2.4GHz-HI-INC- MR -XR- PS - MO | ||
MR –測量范圍： - 30B：bi-axis ±30° | PS-電源： - RB：內部可充電電池 - XT：外部原電池 | MO - 安裝選項 SCM -螺絲安裝蓋 MM -磁性安裝蓋 |
| 示例2：BND -2.4GHz- HI-INC-30B-XR-RB-SCM ，高性能無線雙軸傾角儀，測量范圍±30°，外部電源，螺釘安裝。 | ||
| （2）傳感器規格 | |
| 測斜儀技術 | 精確且低功耗的 MEMS 技術 |
| 測量分辨率（帶寬 10 Hz） | 0,001° |
| 噪音密度 | 0.0004°/√Hz |
| 測量重復性（滿量程，@ 25°C，每 2 秒靜態測量模式） | ±0.006° for bi-axis ±30° version |
| 長期穩定性 (@23°C) | <0.004° |
| 失調溫度依賴性（溫度范圍 –25°C 至 +85°C） | ±0.002°/°C |
| 靈敏度溫度依賴性（溫度范圍 –25°C 至 +85°C） | ±0.005 %/°C 帶溫度補償 |
| 模數轉換器 | 具有溫度補償功能的 16 位 SAR 架構（逐次逼近寄存器） |
| 傳感器頻率響應 (-3 dB) | DC to 28 Hz |
噪聲譜密度 DC to 100 Hz | 0.0004°/√Hz |
| 抗鋸齒硬件濾波器 | 巴特沃斯五階濾波器 – 截止頻率：1 Hz to 100 Hz 遠程可編程 (BeanScape?) |
| （3）可通過 BeanScape? 2.4GHz 軟件進行配置 | |
數據采集模式 （SPS = 每秒采樣數） | 靜態數據采集：低占空比數據采集 (LDCDA) 和報警模式（基于報警閾值）。 測量心跳1s to 24 hour。 動態數據采集（不適用于帶有參考擴展名 XT 的設備）：流式傳輸和 SET（帶事件觸發的流式傳輸）模式 。 |
| 報警閾值 | 三級警報：警報 < 操作 < 警報 |
| 采樣率（流媒體和SET模式） | 最低：1 SPS |
| 最大值：每軸 100 SPS | |
可編程截止頻率 （抗混疊濾波器） | 1-100 Hz |
| 電源模式 | 省電模式和活動電源模式（XT 版本不可用，外部電源）。 |
| （4）射頻規格 | |
| 無線技術 | 超高功率和免許可 2.4Ghz 無線電技術(IEEE 802.15.4E) |
| 無線傳感器網絡拓?fù)?/td> | 點對點/星型 |
| 數據速率 | 250 Kbits/s |
| 射頻特性 | ISM 2.4GHz – 16 個通道。 BeanAir? 設計的天線分集架構 |
| 發射功率 | +18 dBm |
| 接收靈敏度 | -104 dBm |
| 最大無線電范圍 | 視線范圍內 500 m |
| 非視距內 30-100 m | |
| 天線 | 具有天線分集功能的全向天線罩天線 |
| 增益：3 dBi | |
| 防水等級IP67 | |
| （5）嵌入式數據記錄儀 | |
| 存儲容量 | 多達 800 萬個數據點 |
| 無線數據下載 | 下載完整內存需要20分鐘（平均時間） |
| （6）TimeSync 功能：通過無線傳感器網絡 (WSN) 進行時鐘同步 | |
| 時鐘同步精度 | ±2.5 ms (at 25°C) |
| 晶體規格 | 公差±10ppm，穩定性±10ppm |
| （7）環境和機械 | |
| 套管 | ? 鋁AL6061 & 防水外殼 |
| ? 尺寸（長x寬x高）：100 x 71 x 38（不帶天線罩天線，帶安裝孔眼） | |
? 重量（含內置電池）： ? 225克（螺絲安裝） ? 252g（磁性安裝） | |
| 抗沖擊 | 150g during 50 ms |
| 工作溫度 | RB：內置可充電電池 -40 °C to +60 °C |
XT：外部電源 電池放電期間 -40 °C to +75 °C | |
| 規范和無線電認證 | ? CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 |
| ? FCC (North America) | |
| ? ARIB STD-T66 Ver 3.6 | |
| ? ROHS - Directive 2002/95/EC | |
| 底盤 | ? 黑色陽極氧化鋁 AL 7075，具有堅固的三點安裝。 |
| ? 螺釘安裝選項：設備應使用3 個尺寸為M5 的螺釘安裝在平坦且光滑的表面上。安裝扭矩5±1Nm。 | |
| ? 磁鐵安裝選項：設備應安裝在鋼表面上。 | |
| IP|NEMA 評級 | IP67 | Nema 6 |
| （8）電源 | |
| 集成電池充電器 | 具有高精度電池監控功能的集成鋰離子電池充電器： ? 過壓/過流/短路/欠壓保護； ? 電池溫度監控。 |
| 3.3V 時的電流消耗 | ? 數據采集期間：30 to 40 mA |
| ? 無線電傳輸期間：80 mA @ 18 dBm | |
| ? 省電模式期間：< 38 μA | |
| 外接電源 | 8-28VDC帶反極性保護 |
| 可充電電池 | 高密度鋰離子充電電池，容量為 950 mAh |

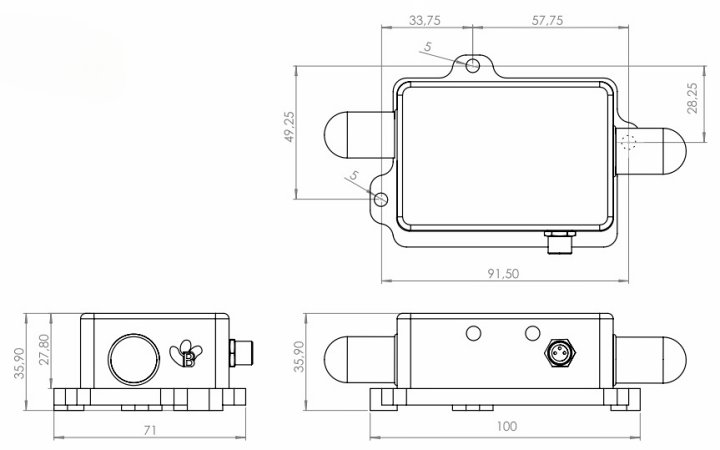

尺寸圖

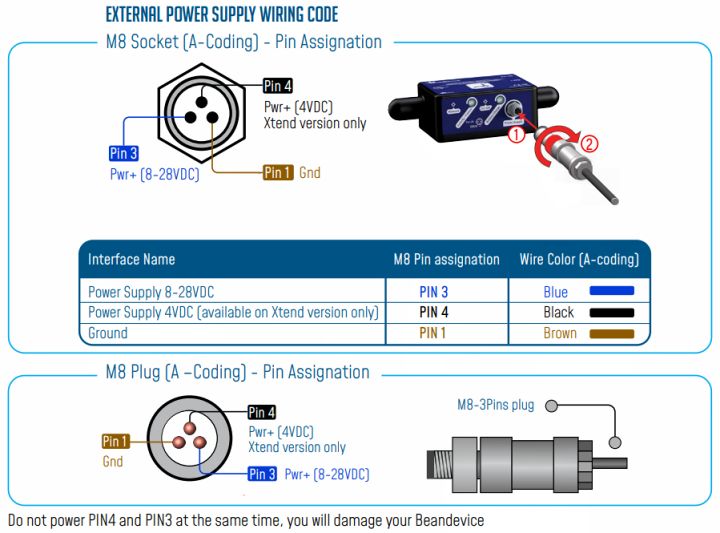

接線圖

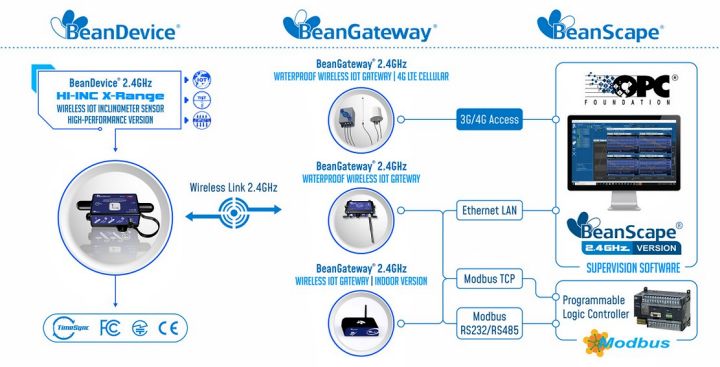

運行方式

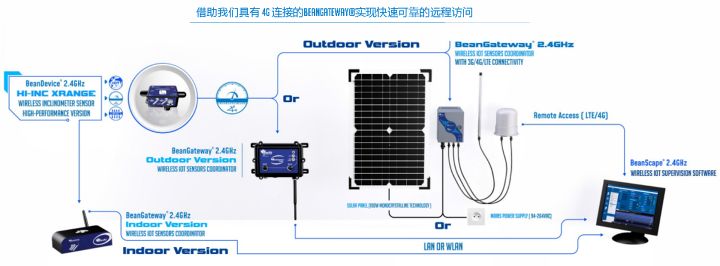

遠程訪問方式
? 土地測量；
? 結構健康監測（SHM）；
? 內置測試設備；
? 軌枕監控。

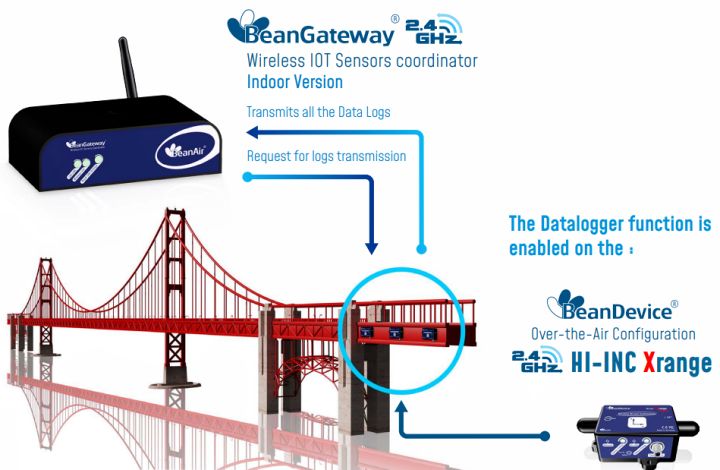

應用于橋梁結構傾斜監測
