Baumer OXM200-B02A.001 智能型輪廓傳感器
詳情說明

      堡盟 Baumer OXM200-B02A.001 智能型輪廓傳感器|多功能工具和輪廓，貨號： 11246586。


      一、OXM200-B02A.001 智能型輪廓傳感器的特點

         ? 易于使用的智能輪廓傳感器，具有強大的測量工具。

         ? ROI 跟蹤和測量值組合。

         ? 通過集成網絡服務器進行可視化和參數化。

         ? 緊湊型一體式設計。

         ? 包含多個接口和協議。

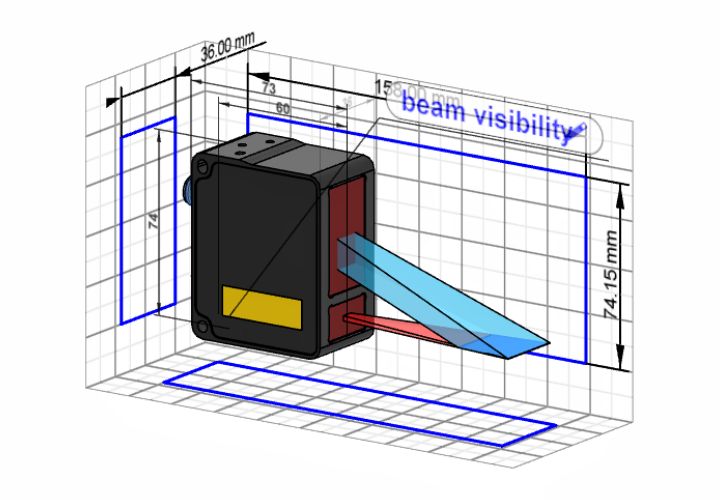

OXM200-B02A.001 傳感器的3D模型圖

3D模型

      二、OXM200-B02A.001 智能型輪廓傳感器的技術規格

（1）基本參數
類型測量模式 (M)：高度、直線/角度、區域、邊緣、寬度/間隙、邊緣強度、圓、卡尺Z、卡尺X、卡尺距離、角規、X-Z輪廓
測量范圍 MR25 mm
間隙距離60 mm
工作范圍（Sdc ... Sde）60 ... 85 mm
參考距離72,5 mm
視野（@Sdc ... Sde）20 mm ... 28 mm
Resolution X (@Sdc ... Sde)30 ... 40 μm
每秒配置文件數100 ... 400 Hz
輪廓點700 pixel
分辨率 Z（@Sdc ... Sde）5 μm
重復精度Z2 μm
線性偏差Z± 0,1 % MR
溫度漂移± 0,04 %Sde/K


（2）光源
激光類2
激光波長Blue（405 nm）
最大激光功率18 mW
光點形狀（參考距離處）

線長 (x) 28 mm

線寬< 50 μm


（3）接口和接頭
軟件/參數化集成網絡服務器，用于參數設置
接口/輸出電路快速以太網 (100 MBit/s)，2路開關量輸出，模擬量輸出。
協議Profinet (CC-A), Ethernet/IP, Modbus TCP, OPC UA, UDP, IO-Link


（4）電氣參數
供電電壓范圍+Vs18 ... 30 VDC
模擬輸出信號4-20mA, 2-10mA, 0-10V, 0-5V
開關輸出2 x 推挽式輸出
電源

典型值：2.4W (最大100 mA / 24 V)；

IEEE 802.3af 以太網供電 (PoE)

電氣連接M12, 公頭，12針，A類編碼
以太網連接M12 母頭，8針，A類編碼
編碼器輸入規格：

4路差分輸入：A/B

HTL / TTL

高電平：2.5 V…+Ub / PoE 2.5…24 V

低電平：<1.5V

最高頻率30kHz

觸發輸入規格：

高電平：8 V…+Ub / PoE 8…24 V

低電平：<2.5 V


（5）機械參數
材料外殼：鋁；前蓋：玻璃
尺寸（寬x高x深）36毫米×74毫米×60毫米
重量270克


（6）環境條件
環境溫度0 ... + 45 °C
儲存溫度- 10 ... + 60 °C
環境濕度20 ... 85 %
防護等級（IEC 60529）IP65
振動（正弦）：

1 mm p-p (10 - 55 Hz)，單軸5分鐘

單軸30分鐘 (55 Hz)

IEC 60068-2-6:2008

沖擊（半正弦）：

30 g / 11 ms，單軸單方向6次沖擊

IEC 60068-2-27:2009

環境光抗擾度< 25 kLux


（7）認證標準
一致性：

CE

UL

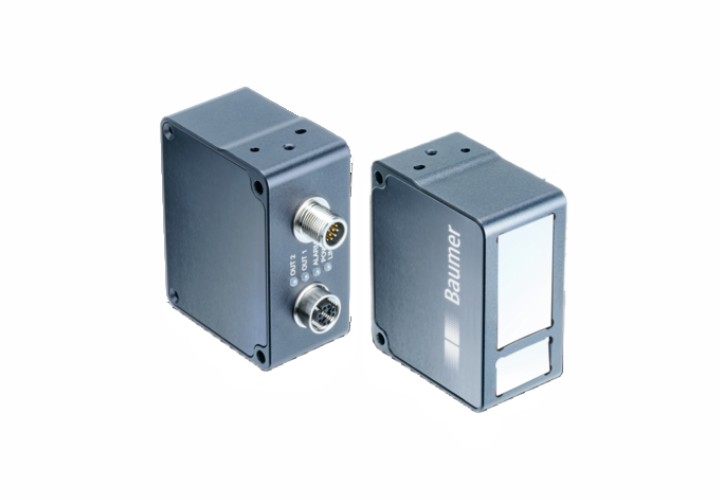

Baumer OXM200-B02A.001 智能型輪廓傳感器

      三、OXM200-B02A.001 智能型輪廓傳感器的相關圖紙

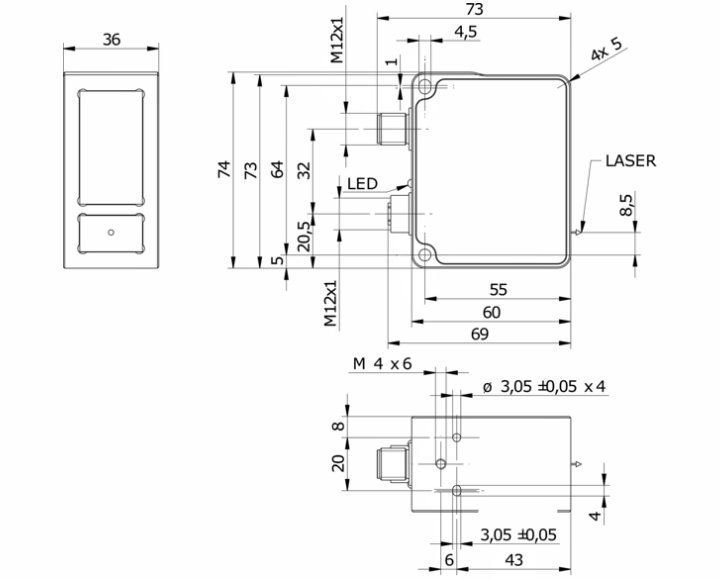

OXM200-B02A.001 傳感器的尺寸圖

尺寸圖

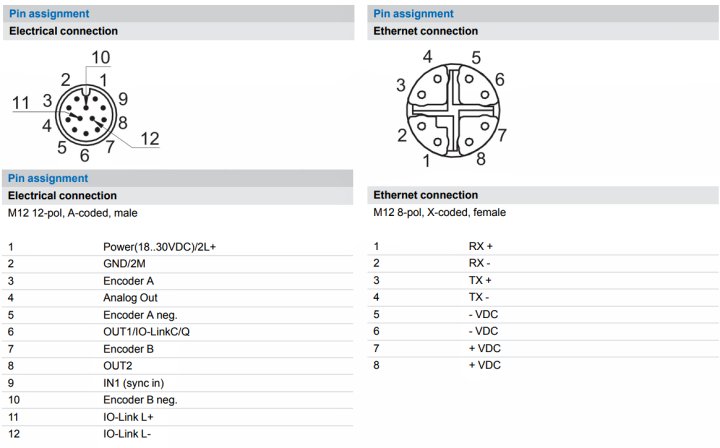

OXM200-B02A.001 傳感器的接線圖及針角定義圖

接線圖及針角定義
